SONEL MPI-520 MIERNIK WIELOFUNKCYJNY DLA ELEKTRYKA

Miernik wielofunkcyjny parametrów instalacji elektrycznej

SONEL MPI-520

Wszechstronny, prosty w obsłudze wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-520 bezbłędnie wykonuje swoje zadania w zakresie wykonywania pomiarów parametrów instalacji elektrycznych.

Miernik Sonel MPI-520 to sprawdzony wybór dla użytkowników którzy poszukują prostego w obsłudze, precyzyjnego przyrządu który łączy w sobie funkcje kilku urządzeń do pomiarów przeciwporażeniowych. Z pomocą jednego miernika można wykonać pomiar

• impedancji pętli zwarcia (także w obwodach z wyłącznikami RCD),
• pomiar rezystancji uziemienia,
• badanie parametrów wyłączników różnicowoprądowych typu AC, A oraz B.

Rozbudowane możliwości, precyzja pomiarów oraz zastosowanie pionierskich rozwiązań w połączeniu z korzystną ceną czynią ten model miernika sprawdzonym i niezawodnym wyborem.

Jest to profesjonalne i zaawansowane urządzenie, które spełni swoje funkcje w codziennej pracy każdego początkującego i zaawansowanego instalatora i elektryka.

Najważniejsze funkcje:

Miernik charakteryzuje się szerokimi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność. Przyrządem można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:

• Impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
• Parametry wyłączników RCD,
• Rezystancja izolacji,
• Rezystancja uziemienia (metoda 3-przewodowa),
• Ciągłość połączeń ochronnych i wyrównawczych,
• Test kolejności faz,
• Napięcie i prąd przemienny, częstotliwość,
• Cosφ, moc czynna (P), bierna (Q) i pozorna (S) (przy użyciu cęgów)

Pozostałe:

• Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej.
• Pomiar napięcia (0...500 V) i częstotliwości sieci.
• Pamięć 990 wyników.
• Bezprzewodowa transmisja danych do komputera.

Dane techniczne:

• Producent: Sonel
• Typ: Wielofunkcyjny miernik pomiarowy
• Model: MPI-520
• Kategoria pomiarowa wg PN-EN 61010: IV 300 V, III 600 V
• Stopień ochrony: IP54
• Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: podwójna
• Wymiary: 288 x 223 x 75 mm
• Waga miernika: ok. 2,2 kg
• Temperatura pracy: 0...+50°C
• Temperatura przechowywania: -20...+70°C
• Wilgotność: 20...90%
• Temperatura nominalna: 23 ± 2°C
• Wilgotność odniesienia: 40%...60%
• Pamięć wyników pomiarów: 990 komórek, 57 500 rekordów
• Transmisja wyników: USB 2.0, radiowa
• Standard jakości – opracowanie, projekt i produkcja: ISO 9001
• Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1; PN-EN 61326-2-2

W zestawie:

W skład standardowego kompletu wchodzą elementy niezbędne do maksymalnego wykorzystania miernika wielofunkcyjnego. Poniżej prezentujemy poszczególne elementy

• Miernik MPI-520
• Przewód Uni-Schuko z wyzwalaniem pomiaru do badania rezystancji izolacji (kat III 300V) – WS-03 – WAADAWS03
• Przewody 1,2m w kat III 1000V zakończone wtykami bananowymi – 3szt. (żółty – WAPRZ1X2YEBB, czerwony - WAPRZ1X2REBB i niebieski - WAPRZ1X2BUBB)
• Przewody pomiarowe na szpulkach o dł. 15m (WAPRZ015BUBBSZ niebieski) i 30m (WAPRZ030REBBSZ czerwony)
• Przewód interfejsu USB - WAPRZUSB
• Krokodylek w kat III 1000V – 2szt. (żółty K02 – WAKROYE20K02 i czerwony – WAKRORE20K02)

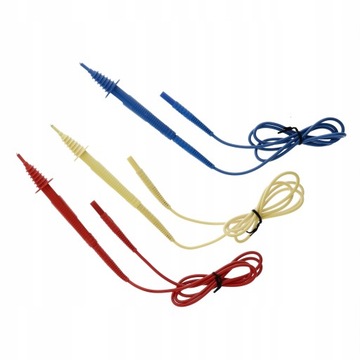

• Sonda ostrzowa z gniazdem bananowym w kat III 1000V – 3szt. (żółta – WASONYEOGB1, czerwona – WASONREOGB1 i niebieska – WASONBUOGB1)
• Sonda 30cm do wbijania w grunt – 2szt. – WASONG30

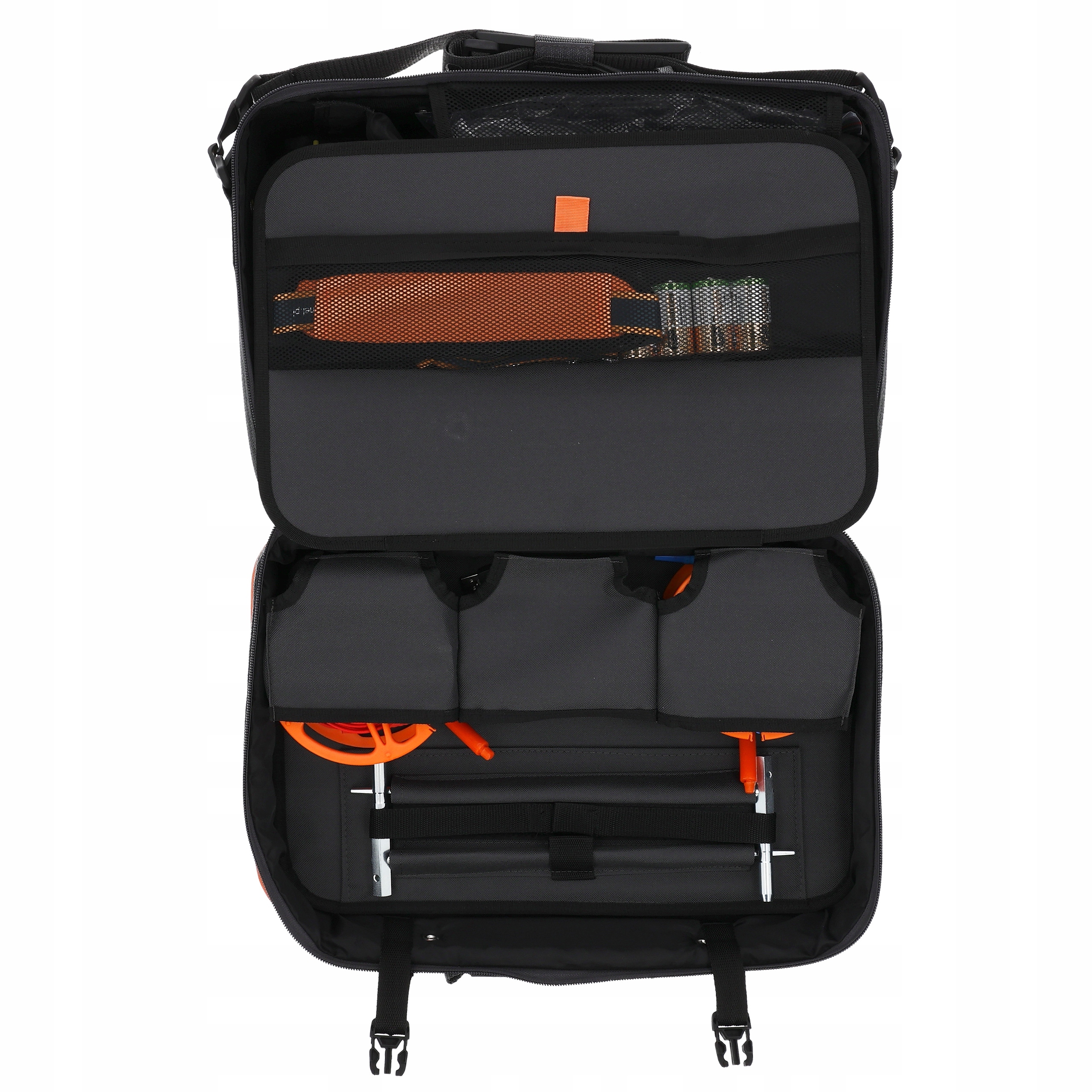

• Futerał na miernik i akcesoria – WAFUTL2
• Szelki do miernika (długie 1,5m i krótkie 30cm) – WAPOZSZEKPL
• Instrukcja obsługi
• Karta gwarancyjna
• Certyfikat kalibracji
• 4 baterie 1,5V LR14

CAT III 600V / IV 300V

Miernik wielofunkcyjny firmy Sonel został szczegółowo sprawdzony pod kątem maksymalnego przepięcia, jakie jest w stanie wytrzymać urządzenie.

Klasyfikacja CAT informuje użytkownika, w którym miejscu instalacji produkt jest bezpieczny.

Prezentowany produkt gwarantuje odporność w kategorii pomiarowej III do 600V oraz IV do 300V.

Zastosowanie:

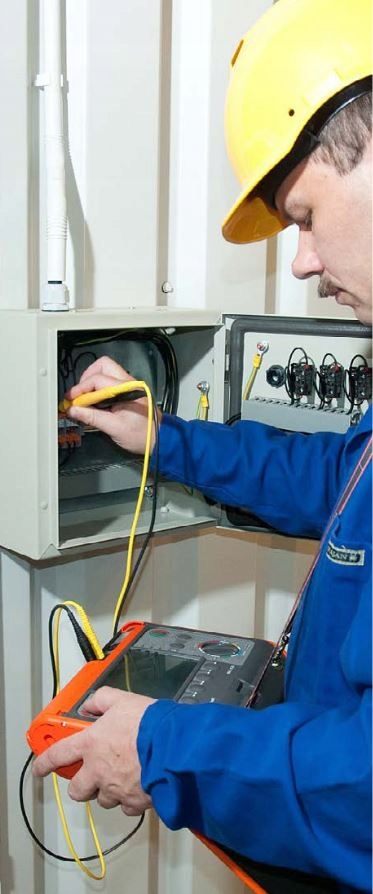

Miernik MPI-520, choć prosty w konstrukcji i obsłudze, zapewnia użytkownikowi wiele możliwości pomiarowych. Z powodzeniem da się go wykorzystać do kontroli domowych oraz przemysłowych instalacji elektrycznych.

Kontrola bezpieczeństwa instalacji

Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

• badanie wyłączników różnicowoprądowych w trybie Auto,
• wykorzystanie adaptera typu WS do badania instalacji poprzez
• standardowe gniazdo 230 V,
• wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

Komunikacja i oprogramowanie Bluetooth

Za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne.

Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.

Budowa miernika wielofunkcyjnego Sonel:

1. Uruchamianie procedury pomiarowej
2. Elektroda dotykowa
3. Zatwierdzanie wyboru
4. ESC - powrót do poprzedniego ekranu, wyjście z funkcji
5. Przesunięcie/wybór: prawo/lewo, góra/dół
6. Ucho do zapięcia szelek
7. Klawisze obsługi wyświetlacza
8. Ucho do zapięcia szelek
9. Obrotowy przełącznik funkcji
10. Włączanie i wyłączanie podświetlenia wyświetlacza
11. MENU - wybór dodatkowych ustawień miernika
12. Włączanie i wyłączanie zasilania miernika
13. Gniazdo cęgów pomiarowych
14. Gniazda pomiarowe
15. Gniazdo ładowarki i USB pod przesuwaną klapą

Szczelność IP54 (zgodnie z PN-EN 60529:2003)

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona przed pyłem
• ochrona przed bryzgami wody z dowolnego kierunku

Zachęcamy do obejrzenia krótkiego filmu wielofunkcyjny miernik parametrów MPI-520 marki Sonel!

Skopiuj poniższy link i wklej do przeglądarki:

• https://www.youtube.com/watch?v=ELMqSNcXMJU

O producencie:

Sonel to jeden z największych polskich producentów przyrządów pomiarowych. Od ponad 25 lat produkują profesjonalne urządzenia przeznaczone do kontroli bezpieczeństwa, stanu technicznego, parametrów oraz jakości sieci zasilających.

Posiadają oni rekomendację Stowarzyszenia Elektryków Polskich (SEP) w zakresie produkcji, serwisu i projektowania przyrządów pomiarowych. Wysoka jakość wyrobów Sonel została wielokrotnie doceniona i wyróżniona na międzynarodowych targach elektrotechnicznych.
