Модуль регулируемого регулятора повышающего напряжения HW-140

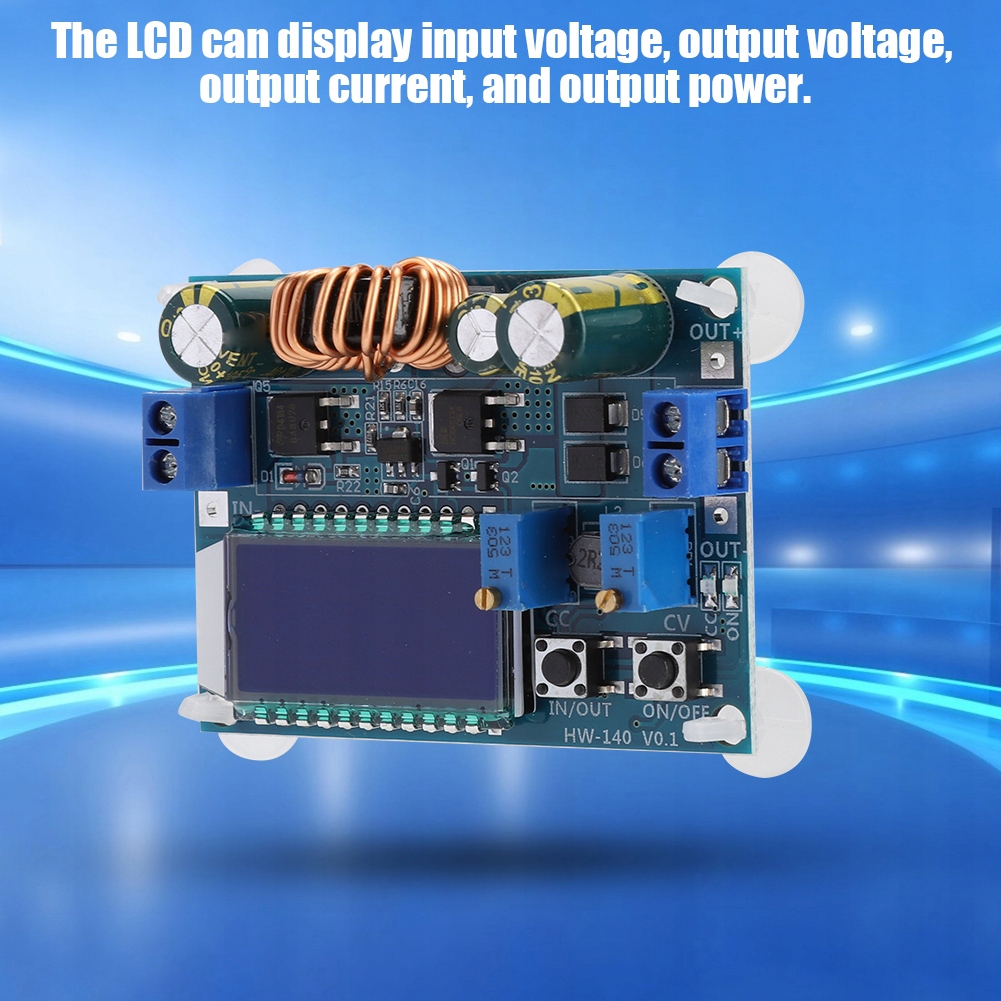

Funkcja:1. Wyświetlacz LCD może wyświetlać napięcie wejściowe, napięcie wyjściowe, prąd wyjściowy i moc wyjściową.

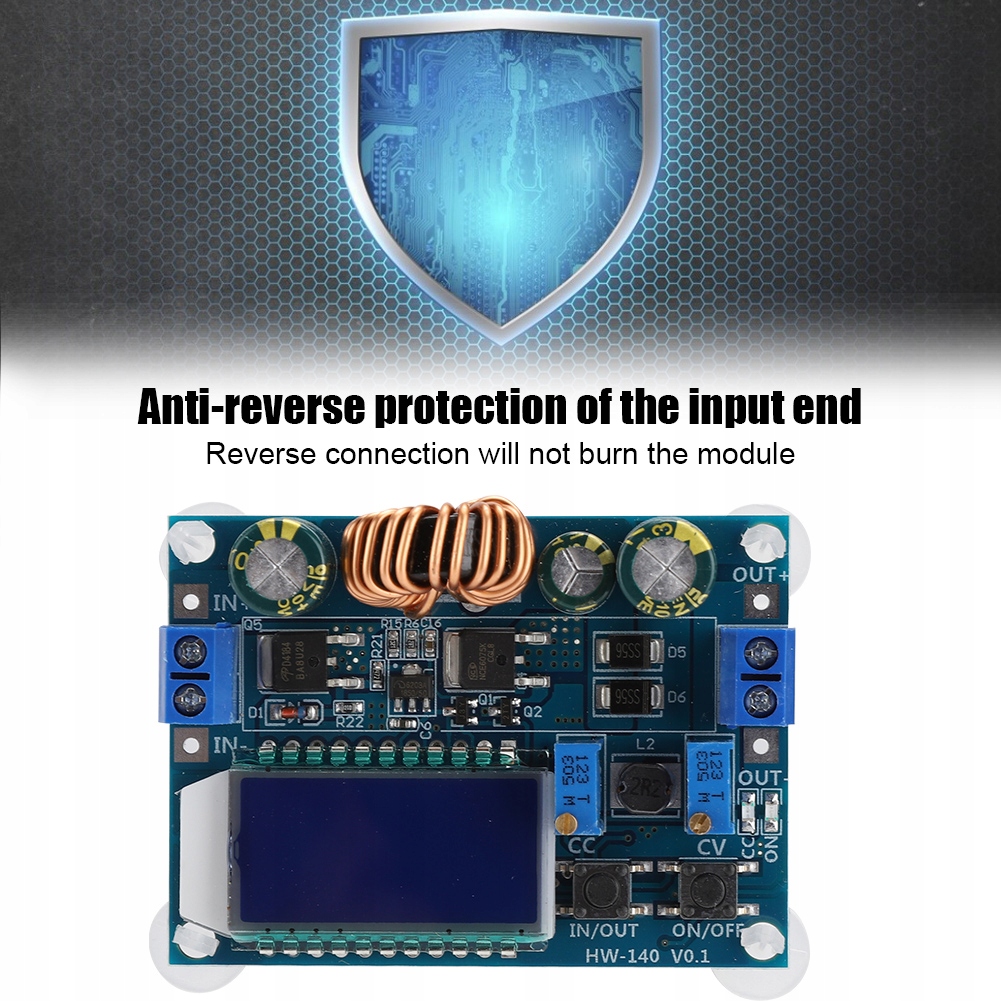

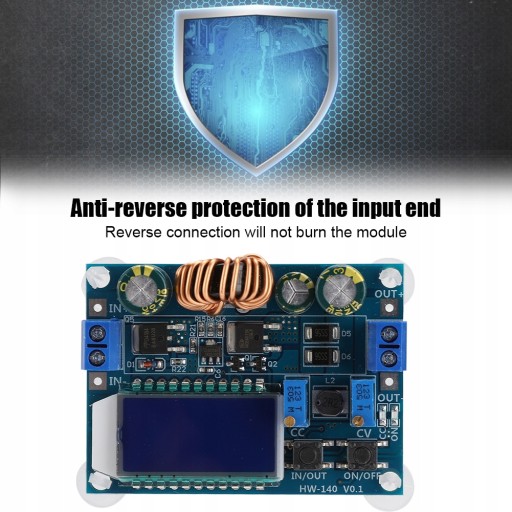

2. Zabezpieczenie przed odwróceniem końca wejściowego, odwrotne połączenie nie spali modułu.

3. Wsparcie boost-buck, regulowane napięcie wyjściowe w zakresie 0.5-30 V i regulowany limit prądu 0-4A.

4. Za pomocą przycisku do sterowania stanem wyjścia WŁ./WYŁ. i można go domyślnie ustawić na WŁ. lub WYŁ.

5. Zastosuj układ boost-buck jako główny kontroler, z zewnętrzną lampą MOS 60V 75A jako rurką przełączającą.

6. Podwójny schottky 60 V 5A SS56 służy do prostowania, a wartość napięcia wytrzymywanego 60 V jest lepsza niż niedojrzałe rozwiązanie XL6009/LM2577 dostępne na rynku.

7. Niskie tętnienie wyjściowe, z filtrem LC, a typowa wartość to około 100 mv.

. HW-140 Regulowany moduł regulatora napięcia Boost

Specyfikacja:Typ artykułu: moduł

Napięcie wejściowe: 5,5-30 V (gdy napięcie wejściowe wynosi 5 V, można również zrealizować boost-buck, ale pomiar napięcia i prądu nie jest dokładny; niższy niż 4,7 V, ochrona podnapięciowa)

Napięcie wyjściowe: 0,5-30 V

Prąd wyjściowy: Pracuj stabilnie przy 3A przez długi czas i może osiągnąć 4A przy zwiększonym rozpraszaniu ciepła

Moc wyjściowa: Naturalne rozpraszanie ciepła dla 35 W, zwiększone rozpraszanie ciepła dla 50 W

Rozdzielczość wyświetlania napięcia: 0,01 V

Bieżąca rozdzielczość wyświetlacza: 0,002A

Współczynnik konwersji: około 88%

. HW-140 Regulowany moduł regulatora napięcia Boost

Lista pakietów:1 x moduł

1 x żebro chłodzące
