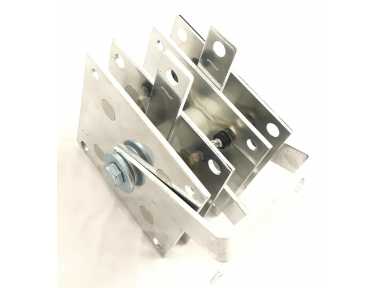

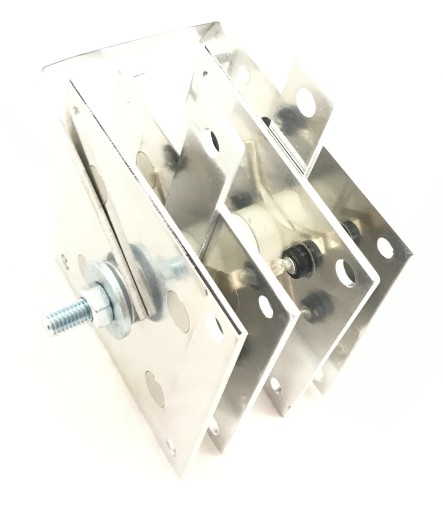

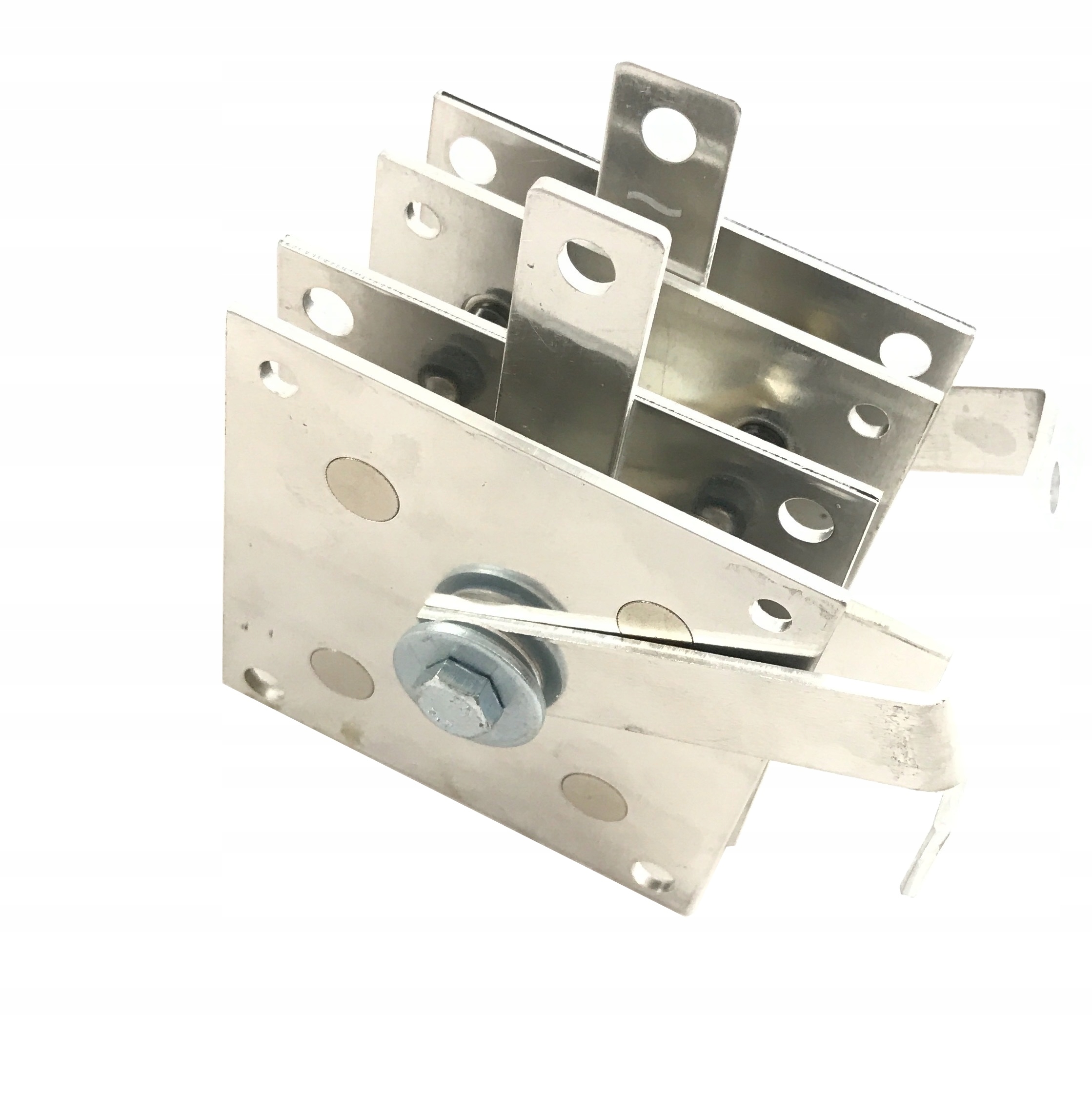

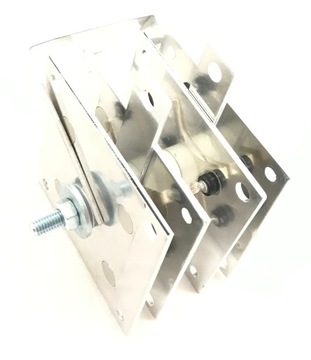

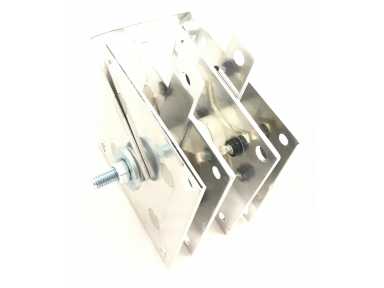

Przedmiotem aukcji jest mostek prostowniczy 200A (jednofazowy KWADRATOWY) do zastosowania m.in. w migomacie, spawarce, prostowniku rozruchowym.

Cztery płyty po 4 diody na płycie. Mocowanie na jednej śrubie.

Wymiar płyty 100 x 100mm

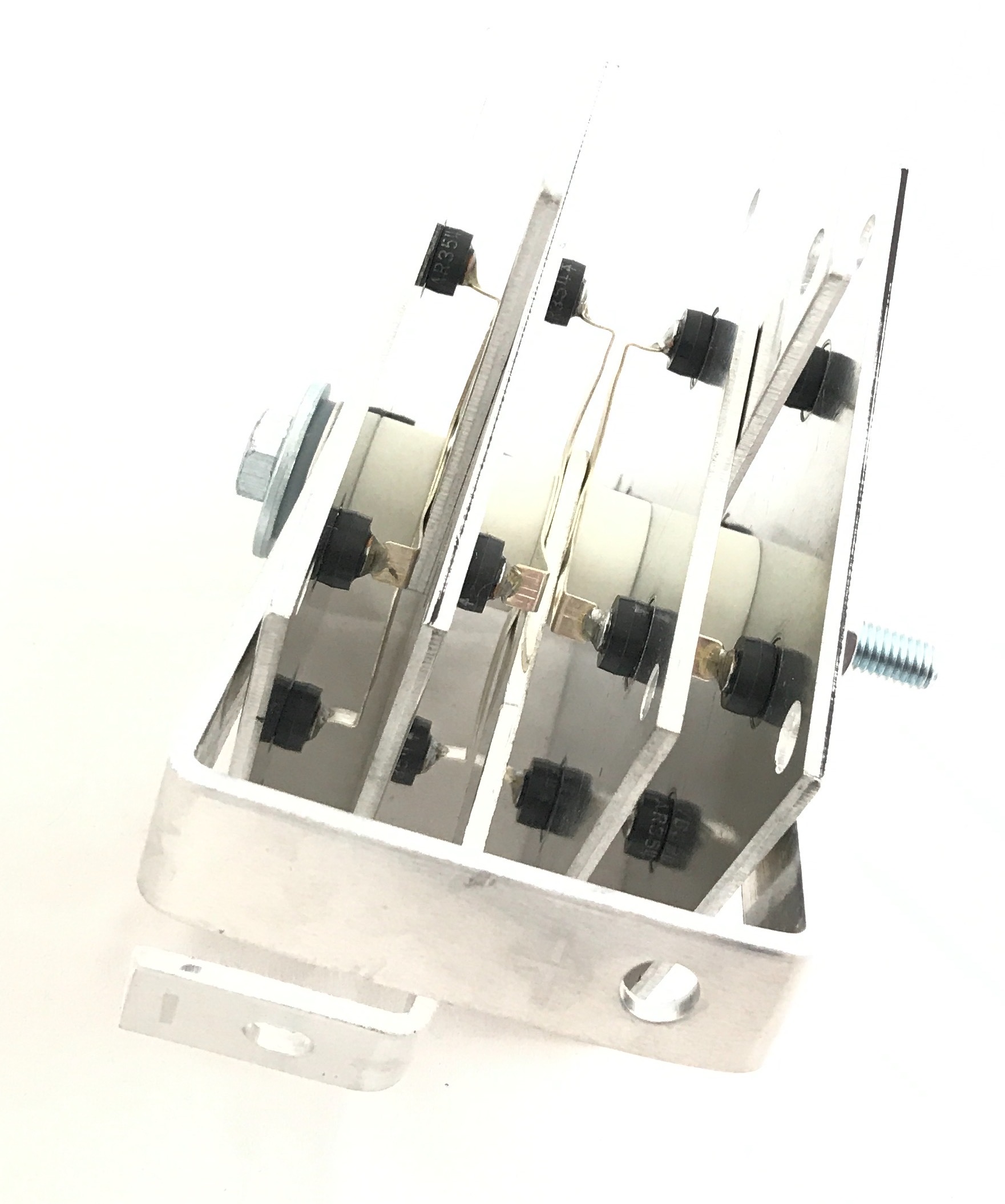

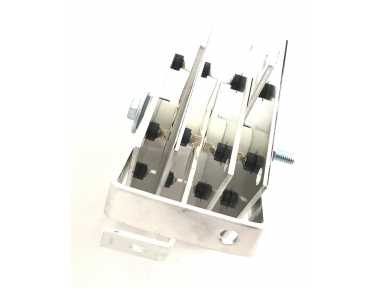

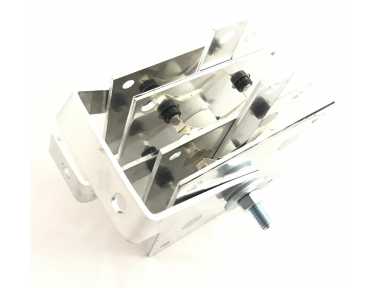

Mostek składa się z 16 diod, w zestawie warystor zabezpieczający przed przepięciami oraz termik zabezpieczający przed przegrzaniem.

Wymiar płyty aluminiowej 100 x 100mm

Ten element stosuje się najczęściej jako część zamienną w migomacie, spawarce lub prostowniku rozruchowym - w sytuacji gdy poprzedni moduł uległ awarii. Najczęstszym objawem uszkodzenia mostka prostowniczego jest utrata mocy urządzenia - w przypadku migomatu - znacznie gorsze spawanie, "klejenie", pryszczenie, brak płynności w prowadzeniu łuku. Czasem również ograniczona prędkość podajnika drutu.

Inne z możliwych objawów to całkowity brak działania urządzenia, lub zwarcie w obwodzie wyjściowym - objawiające się głośnym buczeniem po włączeniu spawania, i / lub wyłączaniem bezpieczników w instalacji zasilającej.

Często uszkodzenie jest widoczne w postaci rozerwanej diody, upalenia połączeń miedzy nimi itp.

Przy doborze nowego należy się kierować - po pierwsze ilością wyjść na "grube" przewody - mostki jednofazowe mają cztery konektory - PLUS, MINUS, oraz dwa konektory wejściowe do których podłączone są grube przewody z transformatora głównego. W takim przypadku ilość płyt aluminiowych to najczęściej dwie lub cztery.

Mostki trójfazowe mają pięć konektorów - PLUS, MINUS, oraz trzy konektory wejściowe do których podłączone są grube przewody z transformatora głównego. W takim przypadku ilość płyt aluminiowych to najczęściej trzy lub sześć.

Kolejnym kryterium doboru jest ilość diod w mostku i wymiary mostka.

Skoro stary mostek uległ awarii to warto było by zastosować nieco mocniejszy - wytrzymalszy. Dlatego - jeśli pozwalają na to wymiary wewnętrzne urządzenia - innymi słowy - jeśli większy mostek zmieści się - warto taki zastosować. Warto również przy tym zadbać aby nowy mostek miał większą ilość diod niż poprzedni - będzie wytrzymalszy - posłuży dłużej.

Sam mostek nie wpływa na moc urządzenia więc jeśli np. w migomacie który ma 150A zastosujemy mostek 200 A czy 300A - nie doda mu to mocy spawania, ale mocniejszy mostek będzie miał "lżej", będzie się mniej nagrzewał, a w konsekwencji będzie dłużej pracował bezawaryjnie.

Przy podłączaniu nowego mostka należy zwrócić uwagę na biegunowość wyjść - bezwzględnie należy zachować kolejność połączeń - plus do plusa, minus do minusa, a następnie przewody wejściowe od transformatora.

Rozkład aluminiowych blach które są konektorami połączeniowymi - nie jest "sztywny". W razie konieczności można zluzować śruby skręcające całość - i obrócić sobie szyny tak jak nam pasuje. Bardzo ważne aby potem skręcić całość mocno - tak jak było to zrobione przed zmianą ustawień.
