OCHRONNIK OGRANICZNIK PRZEPIĘĆ PRZEPIĘCIOWY T1+T2 1000V DC FOTOWOLTAIKA 3P

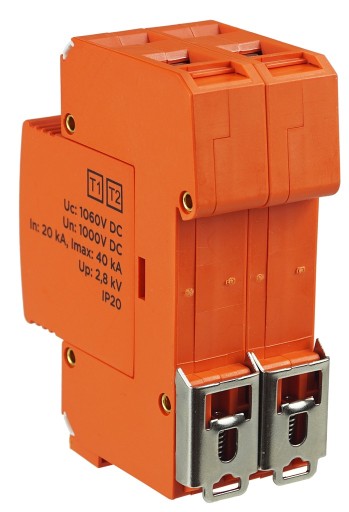

Ochronnik przeciwprzepięciowy fotowoltaiczny klasy B+C (T1+T2), 2P.

Nr katalogowy: APV-OPS-2P-T1+T2

• Ochronniki przepięć klasy B+C (T1+T2) służą do ochrony instalacji fotowoltaicznych, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne.  Wyposażone są  w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).
• Ochronnik APV zbudowany jest z wykorzystaniem specjalnego warystora o dużym przepływie oraz iskiernika gazowego.
• Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.

Dane techniczne:

• Klasa ochrony: B+C (T1+T2),
• Ilość pól: 2,
• Wymagane zabezpieczenie - 32A,
• Napięcie znamionowe Un - 1000V DC,
• Napięcie stałej pracy Uc - 1060V DC,
• In: 20kA, Inmax: 40kA
• Up: 2,8kV
• Temperatura otoczenia pracy: -30/+50°C,
• Przyłącza max: 35 mm2,
• Wymiary: 36x94x62 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE

Czytelny podgląd stanu - umieszczone na środku duże okienko wskaźnikowe zapewnia podgląd stanu ogranicznika, również przy złym oświetleniu.

Szybszy montaż - zoptymalizowany klips montażowy zapewnia prosty i łatwy montaż bez użycia narzędzi.

Pewne trzymanie modułów w podstawie - stabilne mocowanie umożliwia stosowanie ograniczników w aplikacjach zagrożonych wibracjami, np. w elektrowniach wiatrowych. Jednocześnie po wciśnięciu elementu unieruchamiającego, możliwe jest wyjęcie modułu z podstawy.

Wyprodukowane zgodnie z normą IEC/EN 61643-11.

OCHRONNIKI PRZEPIĘĆ DOSTĘPNE W SERII APV:

1. APV-OPS-2P-T2
2. APV-OPS-3P-T2
3. APV-OPS-2P-T1+T2
4. APV-OPS-3P-T1+T2
5. APV-OPS-2P-T2-PILOT
6. APV-OPS-3P-T2-PILOT
7. APV-OPS-2P-T1+T2-PILOT
8. APV-OPS-3P-T1+T2-PILOT
