Ropam NeoGSM-IP-64 ДОМАШНЯЯ СИГНАЛИЗАЦИЯ WiFi ПРИЛОЖЕНИЕ GSM PL

System alarmowy Ropam NeoGSM-IP-64 z wbudowanym modułem GSM, WiFi

W zestawie:

• centrala alarmowa Ropam NeoGSM-IP-64 - 1 szt;
• antena WiFi- 1 szt;
• obudowa Ropam O-R4D – 1 szt;
• zasilacz Ropam PSR-ECO-5012-RS – 1 szt;
• antena Ropam AT-GSM-MINI - 1 szt;
• konektor Ropam AT-SMAm-20-SMAf - 1 szt.
• akcesoria (kołki montażowe, rezystory);
• przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4W (kolor obudowy biały) - 1 szt;
• przewodowy sygnalizator zewnętrzny optyczno - akustyczny Yotogi TI700 - 1 szt;
• akumulator bezobsługowy 7Ah 12V - 1 szt.

Instrukcje montażu i obsługi do pobrania w sekcji "dodatkowe informacje" na dole strony.

Centralę programuje się lokalnie (poprzez kabel micro USB lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP).

System alarmowy z serii Ropam przeznaczony jest do realizowania zabezpieczeń i skutecznej sygnalizacji włamania/napadu i automatyki budynkowej (m.in: sterowanie roletami, oświetleniem, napędami bram, piecami/kotłami). Dzięki modułowej konstrukcji system może być rozbudowany i dostosowywany do zmieniających się potrzeb użytkownika.

Centrala posiada wbudowany komunikator GSM i moduł WiFi, dzięki którym uzyskujemy zdalną kontrolę i sterowanie systemem. Urządzenie daje możliwość komunikacji przewodowej oraz bezprzewodowej (wymagany moduł AP-Aero).

Aplikacja RopamNeo dostępna jest na urządzenia z systemem Android i iOS.

Wybieraj tylko sprawdzone marki!

Polski pomysł

Polski producent

Polskie wsparcie

UWAGA!

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na pozostałych naszych ofertach. Dostępne czujniki to m.in; czujniki ruchu (pir - podczerwone, dualne - radarowe - podczerwień + mikrofala), dymu, czadu, gazów (metan, gaz usypiający, lpg), zalania wodą, udarowe (wibracyjne/sejsmiczne), zbicia szyby, kontaktrony, bariery podczerwone.

Masz problem z doborem urządzeń? Chętnie pomożemy!

Ponadto... co istotne

Oferowany przez nas zestaw umożliwia podłączenie maksymalnie 64 urządzeń (np. czujek ruchu, dymu, gazów, kontaktronów, itd).

Prosimy zwrócić uwagę na to, że centrala alarmowa w standardzie posiada 16 wejść, zatem mogą Państwo podłączyć 15 czujników (16 wejście wykorzystywane jest na sabotaże). W celu dalszej rozbudowy należy zakupić ekspandery EXP-I8-RN (każdy rozbudowuje o kolejne 8 wejść) - do zakupu osobno.

Centrala alarmowa w standardzie posiada także 8 wyjść programowalnych. Można je rozbudować do 40 wyjść poprzez ekspandery wyjść, dodatkowo obsługa do 32 modułów roletowych (magistralowe lub radiowe).

Możliwość sterowania każdym rodzajem oświetlenia zasilanego z sieci 230 VAC (świetlówki, żarówki, lampy LED itd.) za pomocą dodatkowych modułów (dostępnych osobno).

Panel dotykowy posiada dodatkowe 2 wejścia. Aby je wykorzystać należy mieć przewód 6-żyłowy pomiędzy panelem a centralą.

Centrala umożliwia podział obiektu na 4 strefy z 2 typami czuwania: pełne lub nocne (nocne tzn. śpiąc na piętrze możemy włączyć czuwanie na parterze).

Do płyty głównej można podłączyć do 4 paneli dotykowych (serii TPR-4x/4xS) lub klawiatur dotykowych (TK-4x).

Możliwa jest także obsługa do 8 czujników temperatury i wilgotności (przewodowe, bezprzewodowe - wymagany moduł AP-Aero), jakości powietrza, czujników smogu (PM2.5 i PM10), obsługa 8 termostatów pokojowych (wykorzystanie czujników temperatury).

Zapraszamy na prezentację centrali Ropam (link należy skopiować):

1. Możliwości systemu alarmowego - https://youtu.be/09_G9No4jzQ
2. Widgety na pulpicie w aplikacjach mobilnych - https://youtu.be/dqssM82mARs
3. RopamBridge, połączenie zdalne - https://youtu.be/B67t_S688wY

Centrala alarmowa Ropam NeoGSM-IP-64

posiada wbudowany komunikator GSM i moduł WiFi, dzięki którym uzyskujemy zdalną kontrolę i sterowanie systemem. Jest to centrala hybrydowa - możliwa jest komunikacja przewodowa oraz bezprzewodowa Aero (wymagany moduł APm-Aero - brak w zestawie). Wyposażona jest w 16-64 wejść programowalnych oraz 8-40 wyjść programowalnych. Umożliwia także obsługę do 32 modułów roletowych.

Kontrola systemu możliwa jest też z poziomu smartfona z zainstalowaną aplikacją RopamNeo (system Android/iOS) - do pobrania w Google Play lub App Store.

Centralę programuje się lokalnie (poprzez kabel micro USB lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP). Urządzenie przeznaczone jest do użytku w domach prywatnych i niewielkich firmach, a także do rozbudowy bardziej zaawansowanych, wyspecjalizowanych systemów.

Cechy produktu (NeoGSM-IP-64):

• 4 niezależne strefy z 2 typami czuwania: pełne lub nocne
• centrala hybrydowa: przewodowa + system bezprzewodowy Aero (do 16 urządzeń - wymagany moduł APm-Aero; brak w zestawie)
• użytkownicy: 32 kodów (1 główny +31), 8 numerów telefonów, e-mail
• tworzenie listy użytkowników w programie NeoGSM-IP Manager
• 16-64 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe
• 8-40 wyjść programowalnych, rozbudowa przez ekspandery wyjść + obsługa do 32 modułów roletowych (magistralowe lub radiowe)
• obsługa do 4 paneli dotykowych (serii TPR-4x/4xS) lub klawiatur dotykowych (TK-4x)
• sterowanie radiowe - obsługa do: 61 pilotów jednokierunkowych (wymagany odbiornik RF-4; brak w zestawie), 16 pilotów dwukierunkowych (wymagany APm-Aero; brak w zestawie)
• dodatkowe lokalne wyjście przekaźnikowe w każdym panelu dotykowym
• wbudowany modem GSM
• wbudowany moduł WIFI (wraz z konektorem i anteną na obudowę)
• opcja połączenia przewodowego LAN poprzez ekspander: EXP-LAN (brak w zestawie)
• obsługa aplikacji mobilnej: RopamNeo, do nadzoru online przez internet
• komunikacja IP: WIFI/LAN kanał podstawowy, GPRS kanał zapasowy (automatyczne przełączanie)
• 4 timery z kalendarzem, do sterowania i automatyki
• współpraca z zasilaczami PSR-ECO (oszczędność energii i kosztów)
• zaawansowane funkcje logiczne i programowe przekaźniki czasowe, LogicProcessor
• funkcje automatyki budynkowej z wykorzystaniem komunikacji po sieci elektrycznej, unikalna technologia SmartPLC
• powiadomienia typu: SMS/CALL/E-MAIL/PUSH
• sterowanie z Internetu dla kanału IP: obsługa stałego IP/domeny lub serwer RopamBridge (dowolny Internet)
• sterowanie z Internetu dla kanału GPRS: obsługa szyfrowanego serwera RopamBridge ('router w Internecie po ID')
• obsługa 8 czujników temperatury i wilgotności (przewodowe, bezprzewodowe)

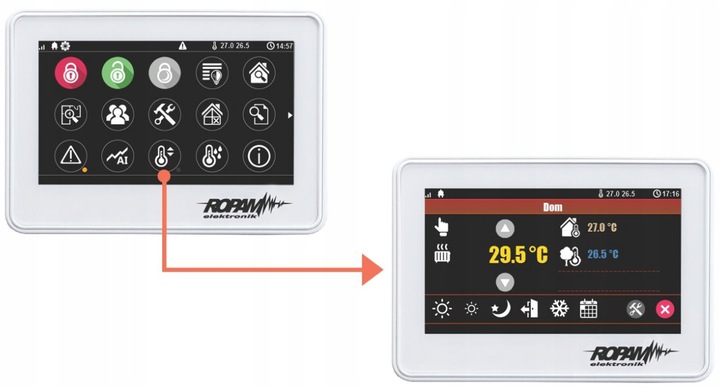

• obsługa 8 termostatów pokojowych (wykorzystanie czujników temperatury),
• czujnik smogu (PM2.5 i PM10) - 2 magistrale RopamNet (EIA-485)
• programowanie lokalne przez micro USB lub WIFI/ETH
• programowe zdalne przez serwer RopamBridge (GPRS lub IP)
• obsługa kodów USSD (kontrola kart pre-paid)
• 2 magistrale RopamNET (wbudowana diagnostyka magistrali)
• możliwość aktualizacji oprogramowania poprzez kabel USB lub WIFI
• wygodne rozłączne złącza zaciskowe, pogrupowane wg portów
• aplikacja narzędziowa do konfiguracji: RopamNeoIPManager64
• zasilanie: 12V DC (do zasilania wymagany nadzorowany, inteligentny, zasilacz systemowy: PSR-ECO-5012-RS lub PSR-ECO-2012)

Funkcje automatyki budynkowej:

• obsługa 8 termostatów pokojowych (wykorzystanie czujników temperatury)
• czujnik smogu (PM2.5 i PM10)
• obsługa 8 czujników jakości powietrza
• 4 makra (sekwencja) do wywołania z paneli dotykowych lub aplikacji
• kontrola wyjść (BO) do sterowania elementami automatyki możliwe poprzez: aplikacje mobilna RopamNeo, SMS, DTMF, CLIP (KeyGSM)
• wejście analogowe AI 0-10V lub 4..20mA do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd.
• integracja audio z analogowymi wideodomofonami (VAR-1U), domofonami i interkomami
• podsłuch obiektu (AMR-1)
• obsługa systemu IQPLC (SmartPLC)– sterowanie poprzez sieć zasilania 230VAC
• integracja z innymi systemami automatyki poprzez protokół ModBus TCP/IP

Powiadomienie / Sterowanie

• SMS powiadomienie oraz sterowanie - niezależne komunikaty dla zdarzeń w systemie
• PUSH powiadomienie do aplikacji mobilnej RopamNeo
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów bezpośrednio do centrali, podsłuch AMR-1)
• E-MAIL: niezależne wiadomości e-mail dla zdarzeń w systemie, obsługa serwera SMTP (SSL/TSL)
• monitoring GPRS: współpraca ze stacją/serwerem Monitoring Software Ropam lub ze stacją Kronos NET (sterownik RopamDirect) lub SafeStar szyfrowana transmisja TCP/IP, 2 adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
• wbudowany protokół komunikacyjny SIA-IP

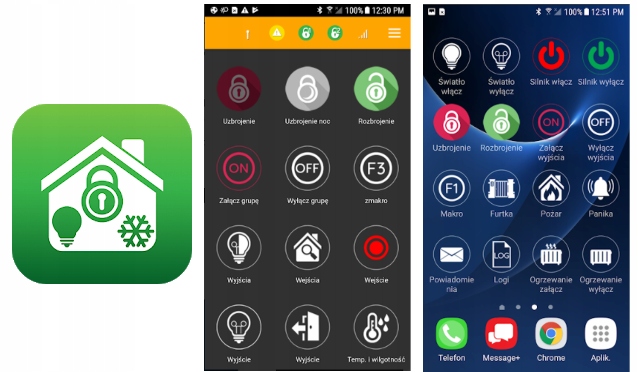

Obsługa za pomocą aplikacji mobilnej RopamNeo

(system Android/iOS) - do pobrania w Google Play lub App Store.

LogicProcessor:

• graficzny, blokowy edytor logiki (DiagramEditor)
• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• do 20 niezależnych warunków logicznych, (bloki If...Then...Else)
• do 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych
• kreator logiki lub edytor skryptu (język skryptowy C), symulator: zadajnik i podgląd skryptu

Specyfikacja techniczna (NeoGSM-IP-64):

• modem GSM: Quectel (Quad-Band, GPRS class 10)
• częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MHz (przełączana automatycznie)
• typ transmisji danych: SMS, VOICE, GPRS, PUSH
• moc zasilacza (wydajność prądowa): 20W (1,5A)
• sygnalizacja awarii zasilania DC: U<11V
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms.
• wejścia binarne (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO= hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1; impedancja linii dla danego typu: brak naruszenia/naruszenie
• wejścia czujników temperatury: T1-T4 (Data), GND, +VT (3,3V)
• wejście analogowe (programowane): Uin= 0-10V/DC (max.) lub 4-20mA (impedancja Z=30KΏ , rozdzielczość 10mV dokładność 1% całego zakresu)
• komunikacja systemowa: 2x EIA-485 – magistrala systemowa RopamNET; USB B/microUSB- połączenie z komputerem serwisowym (komunikacja, uaktualnienie)
• obciążalność wyjść sterowanych O1, O2, i zasilających AUX, +KB1, +KB2: In=1,0A (ciągła); Ipeak=1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjść O1, O2, AUX, +KB1, +KB2: Ilim=1,0A÷1,7A, Tj, Tc= 125 °C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• kontrola obciążenia dla wyjść O1, O2: 2KΏ max. impedancja linii
• obciążalność wyjść O3-O8: 700mA @30Vdc
• złącza AWG:24-12, rozłączne
• klasa środowiskowa: II
• temperatura pracy: -10°C...+55°C
• wilgotność względna: RH: 20%...90%, bez kondensacji
• napięcie zasilania: U = 10V÷14V/DC min/max @ 1,5A min. (wymagane użycie zasilacza PSR-ECO-5012-RS/2012 - brak w zestawie)
• pobór prądu przez układy centrali (bez wyjść): 330 (max.) / 150 (śr.) / 120mA (min.); Wifi = 15mA, GSM = -10mA, Eth = 30mA (w stanie podstawowym)
• wymiary: 209 x 87 x 25 mm
• waga netto: 155 g

Obudowa metalowa Ropam O-R4D

posiada solidną, monolityczną konstrukcję oraz zabezpieczenia antysabotażowe sygnalizujące otwarcie i oderwanie obudowy. Jest kompatybilna z:

• zasilaczem: PSR-ECO-2012, PSR-ECO-5012-RS (szyna DIN TH35 - 100mm) lub TRA-30VA/16,5V
• centralami: BasicGSM/-PS 2 (+VSR-2), MultiGSM/-PS 2 (+ VSR-2 + VAR-1*), NeoGSM/-PS (+VSR-2 + RF-4*), OptimaGSM/-PS (+AP-IP +VSR-2/VAR-1* + RF-4*), 17Ah/12V lub 7Ah/12(SLA).

* montaż: kołki samoprzylepne

Specyfikacja techniczna (O-R4D):

• tulejki dystansowe, montowane od wewnątrz obudowy
• wszystkie wkręty i połączenia są wielokrotnego użycia (brak blachowkrętów!)
• zabezpieczenia antysabotażowe (tamper) sygnalizujące otwarcie i oderwanie obudowy
• mikroprzełącznik do przełączania sygnałów cyfrowych, słaboprądowych (a nie 110V/230V, które wymagają przepływu prądu rzędu 0,2A w celu utrzymania prawidłowej rezystancji styku)
• 3 otwory dla konektorów antenowych SMA (pozwalają na montaż anteny AT-GSM-MINI, -MAXI, -WIFI, ISM w złączu, na obudowie)
• zamykanie: skręcana x2
• PCB - montaż na zatrzaskowych tulejkach dystansowych, tulejki montowane od wewnętrznej strony obudowy - łatwa rozbudowa i prace serwisowe
• tamper - specjalny mikroprzełącznik antysabotażowy C/NC ze złączami śrubowymi
• tamper - otwarcie i oderwanie od podłoża, spełnia wymagania normy PN-EN 50131, klasa 2
• zamykanie: skręcana x2
• wykończenie lakierem proszkowych w praktycznym kolorze jasno szarym tzw. "komputerowym".
• materiał: blacha stalowa 1mm, kolor jasnoszary (RAL7035)
• miejsce dla akumulatora: 17Ah/12V lub 7Ah/12(SLA)
• wymiary 325 x 305 x 95 mm / 320 x 300 x 90 mm (wewnętrzne)

Inteligentny, buforowy zasilacz Ropam AC-DC PSR-ECO-5012-RS

umożliwia zasilenie systemu OptimaGSM, NeoGSM-IP(-64), NeoGSM oraz NEO. Cechuje go sprawność do 91% oraz najwyższa funkcjonalność i uniwersalność zastosowania w instalacjach słaboprądowych. Łączy w sobie 3 funkcje: zasilacza regulowanego, ładowarki akumulatorów oraz UPS napięcia 12V DC lub 24V DC. Zasilacz przeznaczony jest do montażu w obudowie modułowej DIN 6M oraz dedykowanych obudowach naściennych (z indeksem "D" np. 0-R4D).

Zasilacz posiada wiązkę kablową do podłączenia płyty OptimaGSM, NeoGSM-IP(-64), NeoGSM i NEO (zasilacz nie posiada wyjść zasilania na złączach!).

Cechy produktu (PSR-ECO-5012-RS):

1. Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii:

• wysoka sprawność energetyczna, typowo 88% w pełnym zakresie pracy (zakres 88-91%)
• podwyższona separacja galwaniczna PRI/SEC: 3,5kV (inne zasilacze typowo: 1,5kV)
• moc wyjściowa 50W dostępna w pełnym w zakresie warunków II klasy środowiskowej
• moc całkowita 65W, zasilacz zbilansowany prądowo wewnętrznie
• wersje w napięciem wyjściowym 12VDC i 24VDC, zasilacz bezprzerwowego napięcia z niskim poziomem szumów i tętnień
• regulacja napięcia wyjściowego w trybie pracy jako zasilacz DC
• elektroniczne i autonomiczne zabezpieczenia z automatycznym powrotem: przeciążeniowe (OCP), przeciwzwarciowe (SCP), termiczne (OHP), nadnapięciowe (OVP), podnapięciowe (UVP)
• pasywne chłodzenie i niska emisja cieplna
• testowanie 100% zasilaczy pod pełnym obciążeniem nominalnym
• technologia automatycznego montażu SMT oraz THT w ramach dostępnej bazy materiałowej
• wysoka odporność EMC i ESD dla klasy urządzeń przemysłowych a niska emisja jak dla urządzeń domowych
• II klasa ochronności, bez obwodu PE
• obudowa modułowa DIN 6M (ABS, UL94 V-0) oraz dedykowane obudowy naścienne

2. Funkcje i parametry obwodu ładowarki akumulatora:

• ładowanie akumulatora dwufazowe: stało-prądowe i stało-napięciowe
• auto-kompensacja napięcia ładowania z wykorzystaniem czujnika temp.: kompensacja temperaturowa +/- 3,3 [mV/°C/ogniwo] względem temperatury projektowej 20 °C
• elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP, podnapięciowe UVP i odwrotną polaryzacją akumulatora (RPP)
• dynamiczny test i diagnostyka akumulatora przy pracy z obciążeniem
• funkcja ochrony przed przeładowaniem uszkodzonego akumulatora: zaawansowany algorytm pomiaru wprowadzonego ładunku, jeżeli Qbat>Qmax a brak trybu stało-napięciowego ładowania to zasilacz wyłączy ładowanie, wystawi status awarii ale pozostawi akumulator jako źródło zasilania awaryjnego.
• obsługa akumulatorów 12V ołowiowo-kwasowych (SLA lub AGM): od 5Ah do 24Ah (brak w zestawie)

3. Status pracy zasilacza (nadzór) i komunikacja systemowa:

• konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień 2 lub 3, zasilacz typ A
• mikroprocesorowa diagnostyka i kontrola pracy zasilacza
• pomiar podstawowych parametrów zasilacza: napięcia, prądy, temperatura
• testowanie i kalibracja 100% zasilaczy w procesie produkcji
• wyjścia techniczne do raportowania stanu: stan AC, stan akumulatora oraz pozostałe awarie
• magistrala EIA-485 w wersji protokołu komunikacji: -RN: RopamNET
• nadzór i komunikacja z systemami poprzez magistralę RopamNET
• optyczna sygnalizacja stanu pracy zasilacza z informacją o stanie zasilania i awariach (kody)
• lokalna (zworki) lub zdalna (EIA-485) konfiguracja funkcji zasilacza

Specyfikacja techniczna (PSR-ECO-5012-RS):

• moc wyjściowa zasilacza (wydajność prądowa): 50 W (3A @13,8V)
• moc całkowita zasilacza: 65W
• sprawność energetyczna: 88% - 91%
• sygnalizacja awarii zasilania AC: 0s-16h40min
• sygnalizacja awarii niskiego napięcia DC: Uout <11,0V
• sygnalizacja rozładowanego akumulatora: Uout <9,5V
• obciążalność wyjścia +V, GND: In=3,0A (ciągła), Ipeak=5,0A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjść +V, GND: Ilim=3,0A ~ 5,0A; Tj, Tc= 125°C (stan: ograniczenie prądu zwarciowego lub przeciązenie wyjścia)
• obciążalność wyjść FAIL, FAC, FBAT: 100 mA @ 30V DC max. (brak zabezpieczenia przeciwzwarciowego)
• typ wyjść FAIL, FAC, FBAT: tranzystorowe OC (Open Collector, otwarty kolektor)
• akumulator współpracujący: 12V, 5Ah – 28Ah (VRL/SLA) - brak w zestawie
• zabezpieczenia wyjścia +BAT-: podnapięciowe UVP (Ubat <10,0V +/- 5%), przeciwzwarciowe SCP i odwrotna polaryzacja akumulatora (RPP)
• prąd ładowania akumulatora: Ibat=0,5A lub 1,0A max.
• komunikacja systemowa: EIA-485 (magistrala systemowa, protokół RopamNET)
• napięcie i prąd zasilania: Uin=195V ~ 265V AC, 50 Hz; Irms=0,5A max.; Ipk=2.0A max.
• napięcie wyjściowe zasilacza: Uout=9,0V ~ 15,2V DC; Un=13,8V DC (@20°C; Iout = 0A)
• napięcie tętnienia napięcia DC: 120 mV p-p max.
• parametr auto-kompensacji napięcia ładowania względem temperatury otoczenia: - 3,3 [mV/°C/ogniwo] powyżej temp. projektowej 20°C; +3,3 [mV/°C/ogniwo] poniżej temp. projektowej 20°C
• pobór energii bez obciążenia z sieci ~230V (Iout=0, Ibat=0): 0,785W (Irms=0.015A)
• pobór prądu przez układy zasilacza DC (bez wyjść): 35 mA @12V
• klasa II środowiskowa
• temperatura pracy: -10°C ... +55°C
• wilgotność: 20% ... 90% RH bez kondensacji
• temperatura podczas ładowania akumulatora: 0°C ... +40°C
• temperatura podczas rozładowania akumulatora: -10°C ... +50°C
• parametry wynikają z warunków pracy typowego akumulatora w technologii AGM
• złącza: AWG: 24-12, FASTON 6,3
• obudowa DIN 6M (ABS UL94-VO)
• wymiary: 107 x 89 x 65,6 mm
• waga: 230g (netto)

Antena GSM Ropam AT-GSM-MINI, pionowa, dookólna

przeznaczona jest do użytku wewnętrznego. Montaż możliwy jest w złączu SMA i na obudowach systemowych.

Specyfikacja techniczna (AT-GSM-MINI):

• częstotliwość: dual-band, 900/1800 MHz
• złącze SMAm,
• zysk: 2 dBi
• VSWR <1.5
• impedancja: 50 Ω
• polaryzacja: pionowa
• temp. pracy: -20°C ... +60°C
• kolor: czarny
• wymiary: ø 12 x 55 mm

Konektor - przedłużacz - antenowy Ropam AT-SMAm-20-SMAf

przeznaczony jest do przejścia ze złącza SMAf (z płytki PCB np. BasicGSM 2) na obudowę metalową.

Specyfikacja techniczna (AT-SMAm-20-SMAf):

• przewód RG-174 o dł. 20 cm
• długość: 200 mm
• złącza: wtyk SMA-m i gniazdo SMA-f

Panel dotykowy (klawiatura dotykowa) Ropam TPR-4W

posiada dotykowy ekran pojemnościowy o przekątnej 4,3”, który zapewnia łatwą obsługę urządzenia za pomocą ikon (obsługa podobna do tabletu czy smartfona). Przeznaczony jest do sterowania i kontroli systemu alarmowego opartego o centrale Ropam OptimaGSM oraz NeoGSM-IP(-64). Umożliwia realizację:

• funkcji alarmowych: załączenie czuwania, rozbrojenie danej strefy itp.
• funkcji automatyki: sterowanie oświetleniem, roletami, automatyką bramową itp.

Sam możesz zdecydować o rozmieszczeniu ikon na ekranie, co znacznie przyspiesza obsługę. Atutem jest też kieszeń na kartę MicroSD o pojemności do 8 Gb (brak w zestawie). Pozwala na zapis informacji o zdarzeniach w systemie, ale także pliku z planem budynku czy galerii 100 zdjęć. Posiada też 2 wejścia alarmowe (NO/NC), do których można podłączyć czujki.

Panel dotykowy posiada obudowę natynkową z zabezpieczeniem antysabotażowym. Przeznaczony jest do montażu w standardowej puszce instalacyjnej fi60. Świetnie sprawdzi się w mieszkaniach, domach, sklepach, pomieszczeniach biurowych i innych, niewielkich obiektach.

Cechy produktu (TPR-4W)

• wyświetlacz: kolorowy, 4,3” TFT LCD, LED
• wysoka jasność i kontrast ekranu
• estetyczne i ekskluzywne wykonanie: zintegrowany szklany panel z wyświetlaczem w niskoprofilowej obudowie
• panel dotykowy „TouchPanel”, bez mechanicznych styków, pojemnościowy, obsługa gestów
• interaktywne graficzne menu z piktogramami (ikonami)
• 2 ekrany z możliwością dowolnego umieszczenia piktorgramów, wg. wymagań aplikacji lub użytkownika
• wizualizacja i sterowanie automatyką domową
• funkcja termostatu pokojowego (2 niezależne): kalendarz tygodniowy, 5 profili temperatury, 4 przedziały dzienne synchronizacja na wybranych panelach i aplikacji mobilnej (IP)
• wejście na kartę MicroSD (do 8GB, brak w zestawie) umożliwia zapis zdarzeń z systemu (temperatury, logi wartości wejścia analogowego AI) oraz pozwala na zapisanie pliku  planem budynku, a następnie podglądanie bieżących zdarzeń (np. naruszenia wejść) na tym planie, a także wyświetlanie zdjęć z karty SD w trybie wygaszacza ekranu
• funkcja losowego układu klawiatury numerycznej
• tekstowe podpowiedzi dla danych funkcji
• pasek dodatkowych informacji o stanie systemu
• sygnalizacja akustyczna
• wygaszacz ekranu z funkcją kalendarza, zegara i aktualnej temperatury
• 2 wejścia alarmowe
• funkcja rejestratora temperatury LoggerTemp: zapis historii temperatury na karcie SD (txt) i/lub podgląd histogramu w trybie wygaszacza ekranu
• magistrala EIA-485 do komunikacji z centralami, protokół RopamNET
• lokalny port USB micro do aktualizacji oprogramowania
• zabezpieczenie antysabotażowe obudowy
• montaż na puszce Ø60
• kolor: biały

Wizualizacja i sterowanie automatyką domową

Dostosuj ekran do swoich preferencji

2 ekrany z możliwością dowolnego umieszczenia piktogramów, wg. wymagań aplikacji lub użytkownika

Podgląd niezbędnych informacji

Bezpośredni podgląd aktualnej temperatury, wilgotności i wejścia analogowego

Wizualizacja i sterowanie automatyką domową

1. potwierdzenie z wejścia - np. czujnika zamontowanego na bramie
2. potwierdzenie załączenia
3. pobierana energia

Wbudowany termostat

w oparciu o ustalone harmonogramy czasowo-temperaturowe urządzenie steruje klimatyzacją i ogrzewaniem obiektu. Dzięki temu możemy utrzymać optymalną temperaturę pomieszczeń, a także zaoszczędzić energię

Rejestrator temperatury LoggerTemp

pomiar temperatury zapisywany jest na karcie SD (plik .txt) jest też możliwość podglądu historycznego w trybie wygaszacza ekranu

Cyfrowa ramka zdjęciowa

na karcie MicroSD można zapisać do 100 zdjęć, które będą wyświetlane w trybie wygaszacza ekranu.

Obsługa panelu dotykowego Ropam

• programowanie urządzenia oraz zmiana interfejsu użytkownika jest możliwa z poziomu komputera (połączenie za pomocą kabla Micro USB lub interfejsu RS232) - aplikacja OptimaGSM Manager;
• aktualizacja oprogramowania - program TRP_4 Update;
• kontrola systemu z poziomu smartfona z systemem Android (wersja 2.1 ~ 4.4) - aplikacja RopamDroid do pobrania w Google Play w sklepie Ropam Elektronik.

Gniazdo karty SD

• obsługa kart micro SD / SDHC (do 8GB, brak w zestawie)
• plan budynku (tablica sensoryczna)
• cyfrowa ramka zdjęć (100 zdjęć max.)
• rejestracja historii temperatury z czujników temp.

Specyfikacja techniczna:

• wyświetlacz LCD: 4.3" TFT LCD, 16,7mln kolorów, 480x272px
• panel dotykowy: pojemnościowy
• sygnalizacja akustyczna: ~80 dB max.
• obciążalność wyjścia przekaźnikowego: 1A max. @30VDC/50VAC
• typ wejść TPR-x (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO, rezystancja linii dla danego typu: brak naruszenia/naruszenie hi-Z/~30Ω, ~300Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/k1
• komunikacja systemowa: RS485 (protokół zastrzeżony)
• stopień ochrony: IP20
• zabezpieczenie antysabotażowe obudowy: otwarcie i oderwanie od podłoża
• kolor: biały
• klasa środowiskowa: II
• temperatura pracy: -10 st. C ...+55 st. C
• wilgotność RH: 20...90%, bez kondensacji
• złącza AWG 24-12, rozłączne
• napięcie zasilania: 9V-14VDC (min/max)
• pobór prądu: 100 mA / 140 mA @12V (1.2W/1.7W) min/max.
• wymiary: 122,3 x 88,3 x 17,3 mm
• waga netto: 175g

Zewnętrzny, przewodowy sygnalizator Yotogi TI700

wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):

• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

Akumulator bezobsługowy 12V 7Ah:

• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0kg
