3-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН AFRISO ARV 384 DN25

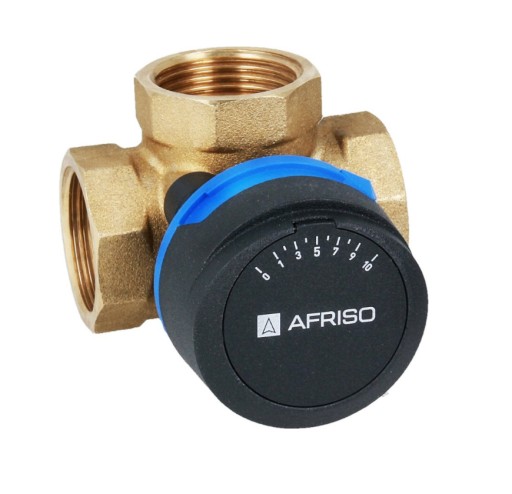

AFRISO 3-drogowy obrotowy zawór mieszający ARV 384 ProClick, DN25, Rp1", Kvs 10

OPIS:

• 3-drogowe obrotowe zawory mieszające ARV ProClick wykonane są z mosiądzu.
• Przyłącza w wersji z gwintem wewnętrznym mają formę ośmiokąta.
• Zawory wyposażone są w pokrętła do regulacji ręcznej i ograniczniki kąta obrotu.
• Obrotowa skala na jednej stronie zadrukowana jest podziałką „od 0 do 10”, zaś na drugiej stronie znajduje się podziałka „od 10 do 0”.
• Umożliwia to pracę zaworu w różnych pozycjach montażowych. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zawieradła wewnątrz zaworu.
• Pokrętło wykonane jest z antypoślizgowego materiału.
• Do połączenia zaworów ARV ProClick z siłownikami ARM służą elementy wykonane z wytrzymałego tworzywa sztucznego znajdujące się pod pokrętłem. Dzięki nim siłowniki ARM ProClick montowane są bez użycia narzędzi. Zawory ARV
• ProClick wymagają użycia niskiego momentu do ich obracania.

ZASTOSOWANIE:

• Zawory 3-drogowe stosowane są zwykle jako zawory mieszające, gdzie wymaganą temperaturę uzyskuje się poprzez zmieszanie w odpowiedniej proporcji gorącej wody z kotła, z chłodną wodą z powrotu instalacji.
• Zawory 3-drogowe można też stosować jako zawory rozdzielające lub przełączające, gdy wymagany jest rozdział strumienia wody z kotła na dwa obiegi instalacji.
• Zawory obrotowe mogą być też używane w instalacjach chłodzących oraz ciepłej wody użytkowej.

DANE TECHNICZNE:

• DN: 25
• Kvs: 10 m³/h
• przyłącze: Rp1''
• maksymalna temperatura: 110°C
• maksymalne ciśnienie: 10 bar
• materiał korpusu: mosiądz
