РЕГУЛЯТОР СКОРОСТИ ВЕНТИЛЯТОРА RT-10L МИКРОПРОЦЕССОРНЫЙ ДИСПЛЕЙ ТАТАРЕК

REGULATOR OBROTÓW WENTYLATORA

TATAREK RT-10L Titanium Podtynkowy

do precyzyjnej regulacji prędkości obrotowej

GŁÓWNE CECHY:

• PRACA JAKO WŁĄCZNIK / WYŁĄCZNIK
• MAX. OBCIĄŻENIE PRĄDOWE - 1,8 A
• MAX. MOC WENTYLATORA - 400 W
• ZAKRES PŁYNNEJ REGULACJI OBROTÓW - 10÷100 %
• METALOWY PRZEDNI PANEL W KOLORZE TITANIUM - tzw. "INOX"
• WYBÓR RODZAJU PODŁĄCZONEGO URZĄDZENIA (OPIS PONIŻEJ)
• RENOMOWANY POLSKI PRODUCENT - TATAREK
• ZASILANIE - CIĄGŁE
• WYSOKA JAKOŚĆ WYKONANIA
• INSTALACJA PODTYNKOWA (PUSZKA W KOMPLECIE)
• PROSTA OBSŁUGA I MONTAŻ

OPIS:

Regulator RT10 został zaprojektowany do precyzyjnej regulacji obrotów różnych typów wentylatorów. Regulator jest przystosowany do współpracy z takimi silnikami, których obroty zależą od skutecznego napięcia podanego na silnik wentylatora. Elementem wykonawczym regulatora jest triak, który wysterowany w odpowiednim kącie fazowym, w stosunku do napięcia sieci, steruje silnikiem wentylatora.

Dopuszczalne jest sterowanie kilkoma wentylatorami, jeżeli ogólny użytkowany prąd nie przewyższa skrajnie dopuszczonej wielkości poboru prądu regulatora.

BUDOWA

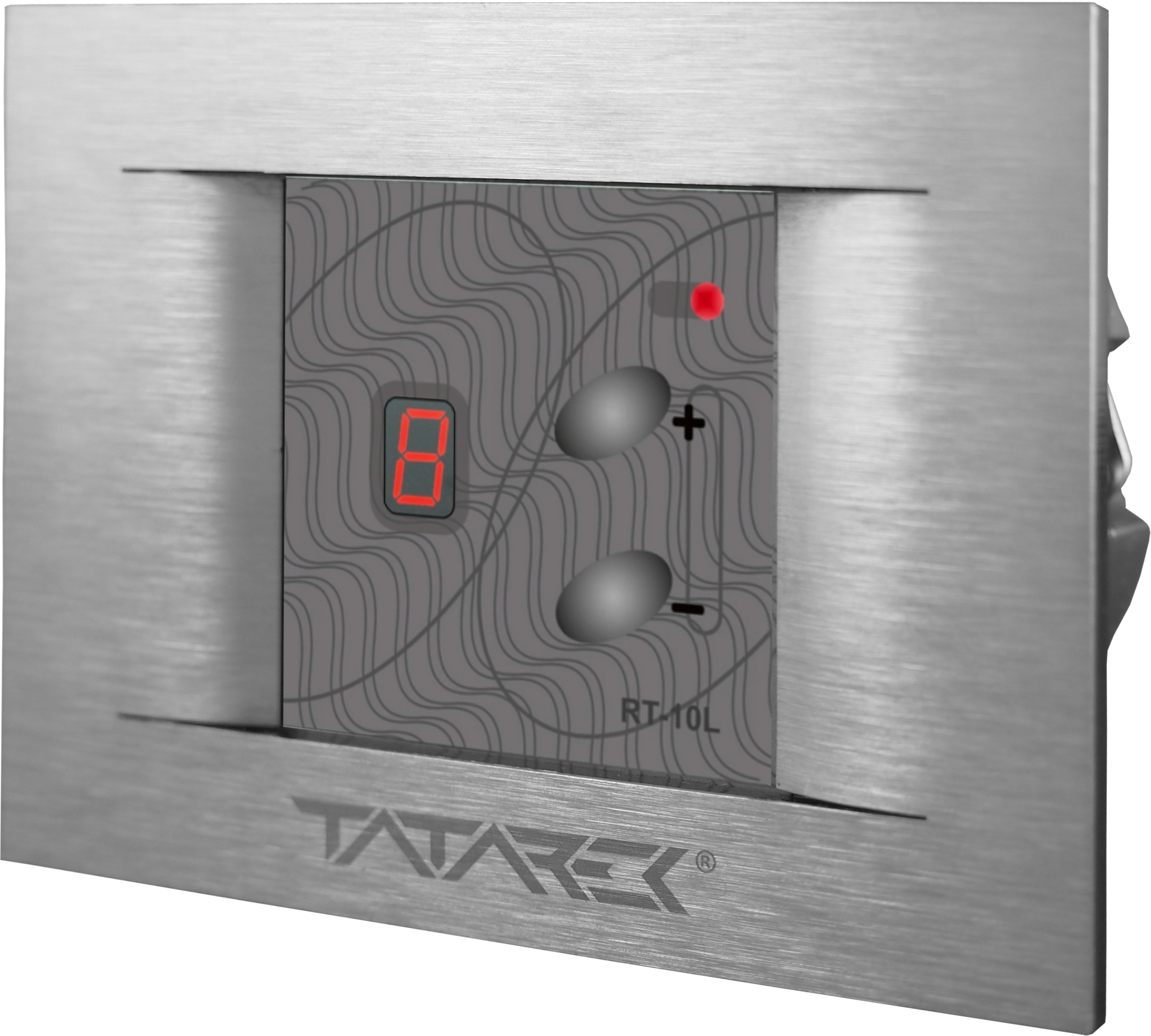

Przedni panel wykonany jest ze szczotkowanej stali w kolorze "Inox" odpornej na korozję i promienie UV. Regulator odróżnia się wysoką efektywnością oraz dokładnością sterowania.

Na pulpicie po lewej stronie znajduje się wyświetlacz (jedna cyfra) sygnalizujący stopień wysterowania wentylatora. Przy wyłączonym wentylatorze cyfra wyświetlacza jest wygaszona. Następnie wraz ze wzrostem obrotów dmuchawy na wyświetlaczu wyświetlane są kolejne cyfry. Cyfra "1" oznacza minimalne obroty, cyfra "9" obroty maksymalne.

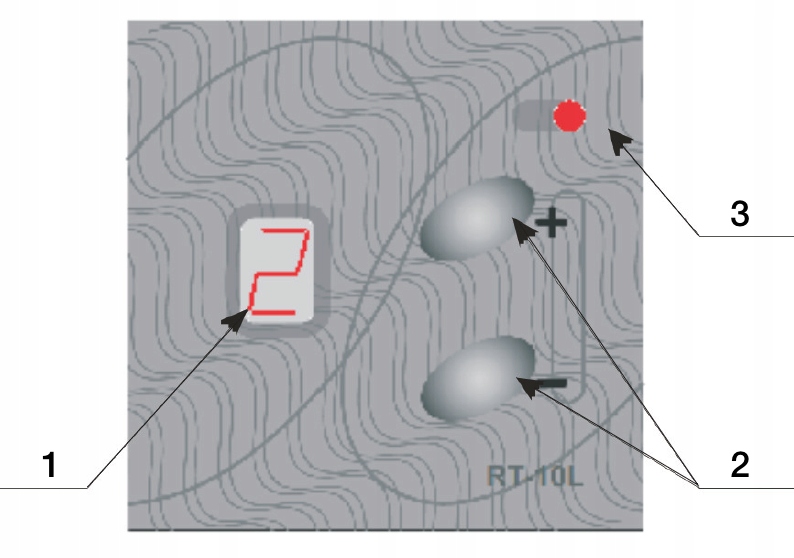

1. Wyświetlacz sygnalizujący stopień wysterowania obrotów silnika
2. Klawisze zwiększania i zmniejszania obrotów silnika
3. Lampka sygnalizująca obecność zasilania

REGULACJA W TRYBIE SERWISOWYM

Aby zapewnić współpracę regulatora z możliwie szeroką gamą różnego rodzaju wentylatorów, regulator został wyposażony w dwa algorytmy sterowania. Dostosowanie sposobu sterowania do rodzaju wentylatora może zostać przeprowadzone w trybie serwisowym przez instalatora podczas instalacji regulatora, bądź przez producenta regulatora.

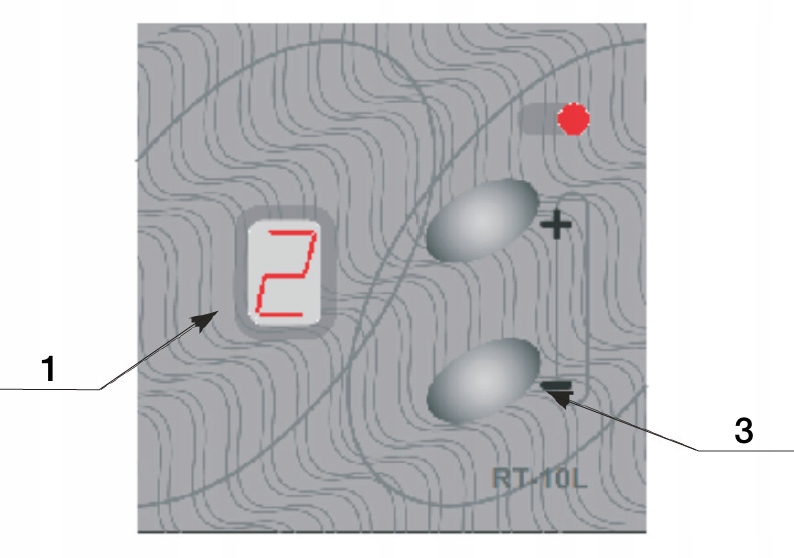

1. Wyświetlacz określający wybór rodzaju dmuchawy (silnika wentylatora)
2. Klawisz "+" służący do wejścia w tryb serwisowy

Wejście w tryb serwisowy następuje poprzez przytrzymanie klawisza (2) podczas podania napięcia zasilania na regulator.

REGULACJA W TRYBIE SERWISOWYM - WYBÓR ALGORYTMU STEROWANIA

Wyboru algorytmu powinien dokonać instalator regulatora podczas pierwszego uruchomienia.

Po uruchomieniu trybu serwisowego, klawiszem "—" (3) zmieniamy rodzaj silnika wentylatora. Na wyswietlaczu (1) wyświetlany jest aktualny rodzaj dmuchawy. Jeśli nie naciskamy klawisza przez czas ośmiu sekund, regulator przechodzi do normalnej pracy.

Przykładowe rodzaje silników:

• rodzaj pierwszy (na wyświetlaczu 1) - SEK 80, WBS 6 i podobne
• rodzaj drugi (na wyświetlaczu 2) - RV 14 i podobne

DANE TECHNICZNE i SCHEMAT PODŁĄCZENIA

• Znamionowe napięcie zasilania - 230 V
• Częstotliwość znamionowa - 50 Hz
• Maksymalna moc wentylatora - 1÷400 W
• Maksymalne obciążenie prądowe - 1,8 A
• Zasilanie - Ciągłe
• Bezpiecznik - WTAF-3,15A/250V
• Wymiary zewn. (razem z puszką podtynkową) - 71x71x62,5 mm
• Wymiary zewn. maskownicy (panela ozdobnego) - 101x74x4,5 mm
• Stopień ochrony - IP 20

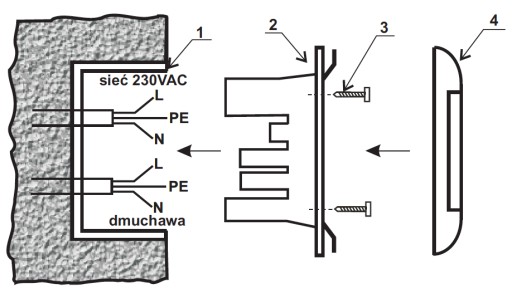

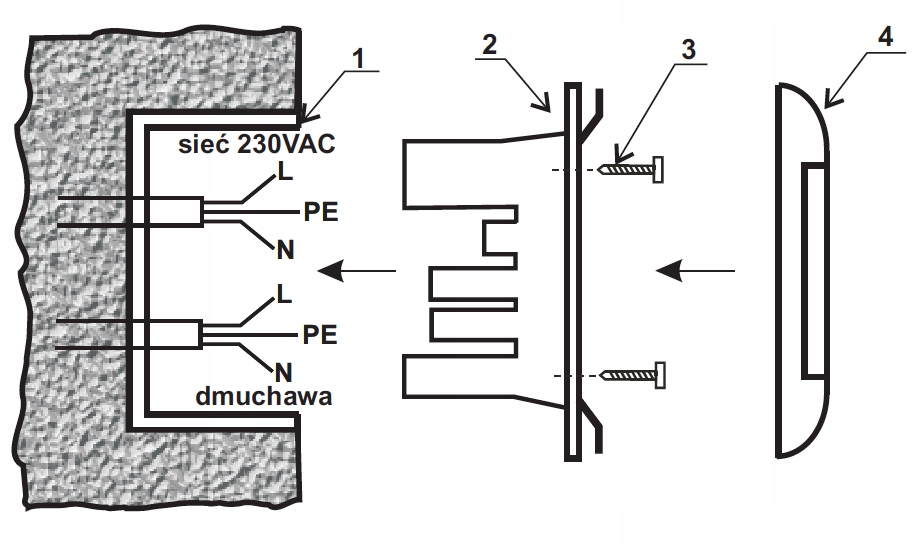

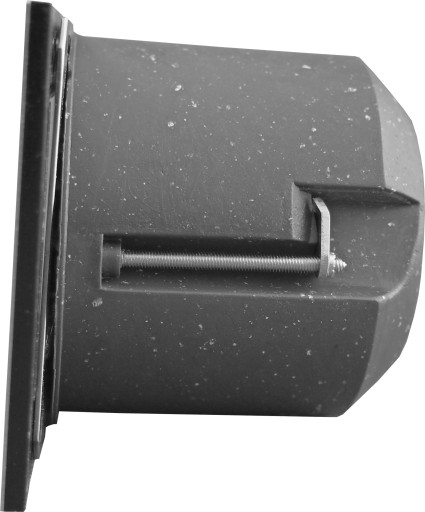

OZNACZENIA NA SCHEMACIE:

1. Puszka podtynkowa (w komplecie)
2. Regulator RT-10
3. Wkręty
4. Maskownica

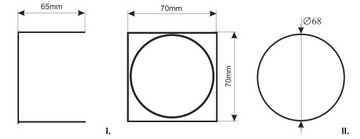

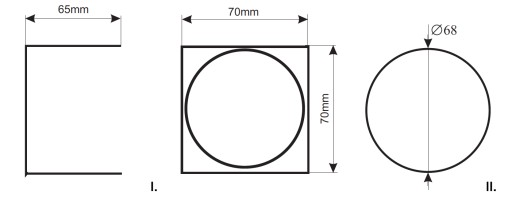

INSTALACJA REGULATORA - WYMIARY OTWORÓW

I. Wymiary otworu pod regulator montowany w ścianie murowanej

II. Wymiary otworu pod regulator montowany w ścianie z regipsu (płyty G-K)

PRZYKŁAD ZASTOSOWANIA DO ISTNIEJĄCEGO SYSTEMU DGP
