Tokarka uniwersalna pozioma

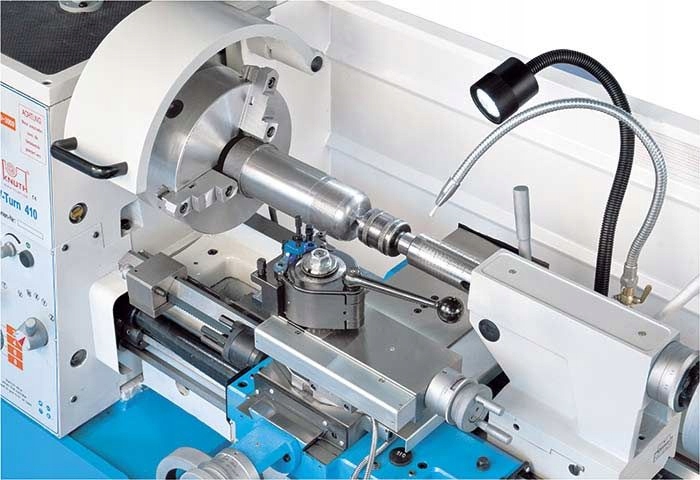

V-Turn 410/1500

Precyzja z bogatym wyposażeniem i stałą prędkością skrawania

• Średnica obrabiania nad łożem 380 mm
• Zakres prędkości, wysokie 550 - 3.000 obr./min
• Prześwit wrzeciona 52 mm

Firma KNUTH Werkzeugmaschinen GmbH jest jednym z wiodących na świecie dostawców obrabiarek i akcesoriów.

Firma KNUTH została założona w 1923 roku w Królewcu (Königsberg). Dzisiaj, obecna jest na największych rynkach w ponad 30 krajach.

Firma KNUTH zyskała międzynarodową popularność w branży dzięki świadomości wysokiej jakości swoich produktów, technicznym innowacjom, wieloletniemu doświadczeniu oraz przekonującemu stosunkowi ceny do jakości.

Dzięki gęstej sieci oddziałów niemieckich i międzynarodowych jest stale blisko klienta oraz gwarantuje odpowiednią obecność na rynku, kompetentne doradztwo i szybki serwis na miejscu.

Firma KNUTH cieszy się zaufaniem klientów na całym świecie – zarówno wśród małych zakładów rzemieślniczych, jak i dużych przedsiębiorstw przemysłowych.

Jakość firmy KNUTH.

www.knuthpolska.pl

Opis

• V-constans – prędkość wrzeciona przy planowaniu dostosowywana jest automatycznie do zmian średnicy elementu – niemal stała prędkość cięcia ostrza noża tokarskiego umożliwia jakość powierzchni porównywalną z wynikami tokarek CNC
• solidną podstawą jest stabilne, silnie żebrowane łoże maszyny z masywną, jednoczęściową podstawą żeliwną
• szerokie, hartowane i oszlifowane prowadnice gwarantują najlepsze wyniki toczenia i żywotność
• wielkowymiarowe łożyska wrzeciona i precyzyjne wrzeciono główne gwarantują doskonały ruch okrężny
• przekł. wrzeciona gł. z hartowanymi i oszlifowanymi zębatkami i wałkami, o swobodnym ruchu i stałej prędkości
• silnik wrzeciona gł. o mocy 5,5 kW do silnego skrawania
• prędkości obrotowe regulowane w zakresach 30-550 i 50-3000 obr./'min
• seryjne ogran. mikrometryczne i rewolwerowe

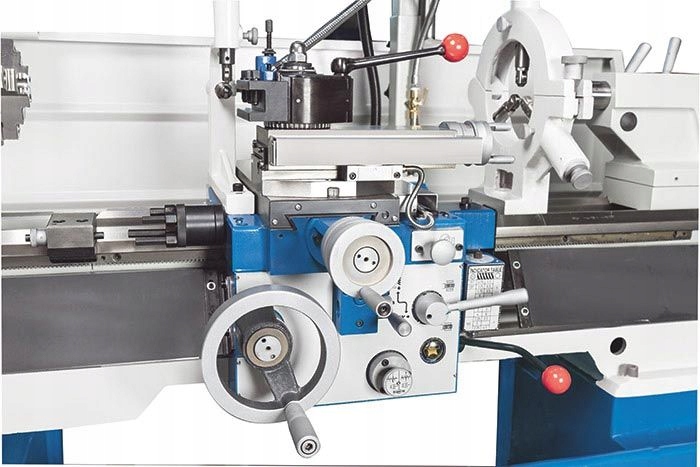

• prosta konserwacja dzięki zint. smar. centralnemu w suporcie
• bogate funkcje wskaźnika pozycji X.poz dopełniają tutaj cyfrowy wskaźnik prędkości i łatwa w programowaniu funkcja dodatkowa
• w tym 3-osiowy wskaźnik pozycji ze zintegrowanym wyświetlaczem prędkości wrzeciona

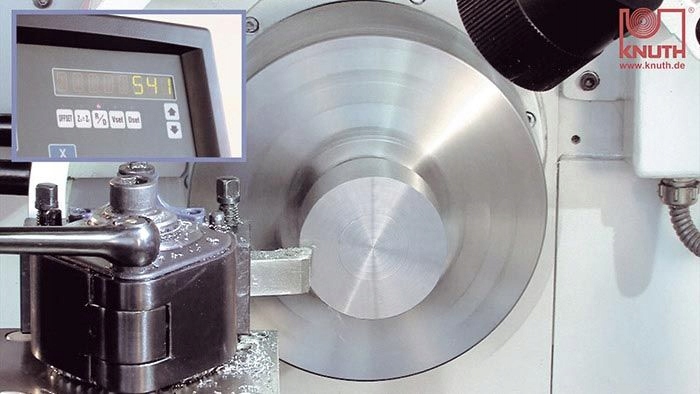

3 osiowy wskaźnik pozycji

• Wyższa dokładność
• niski wskaźnik błędu
• zwiększona wydajność
• wyniki dla różnych czasów
• dla zwiększenia produktywności
• przejrzysty duży wyświetlacz
• Specyficzne właściwości
• wygodny kształt klawiatury
• rozdzielczość: 0.01/ 0.005 mm
• Domyślne współrzędne
• pozycja osi jest podtrzymywana gdy wyświetlacz jest wyłączony
• miejsce na 10 narzędzi
• przełącznik promień/średnica
• konwersja mm/cale
• wyświetlacz dla sań górnych (Z0) i sań prowadnika pudełkowego (Z1), obie oddzielne i w innych trybach dla tokarek

Przestrzeń robocza

• Rozstaw kłów: 1.500 mm
• Wysokość w kłach: 205 mm
• Średnica obrabiania nad łożem: 380 mm
• Średnica obrabiania nad mostkiem do łoża tokarki: 580 mm
• Średnica obrotu przez support: 255 mm
• Długość mostka do łoża tokarki: 190 mm
• Szerokość łoża: 250 mm

Drogi przesuwu

• Przesuw osi-X: 210 mm
• Przesuw osi Z1: 140 mm
• Zakre obrotu imaka: ± 45°

Wrzeciennik

• Zakres prędkości, wysokie: 550 - 3.000 obr./min
• Zakres prędkości, niskie: 30 - 550 obr./min
• Prześwit wrzeciona: 52 mm
• Gniazdo wrzeciona: Camlock D1-6
• Stożek wrzeciona: MT 6

Posuw roboczy

• Posuw oś X: Posuw oś Z
• 0,025 - 0,85 mm/U: 0,05 - 1,7 mm/U

Gwintowanie

• Gwint metryczny: (39) 0,2-14 mm
• Gwintowanie, diametric: (21) 8-44 DP
• Gwintowanie, module: (18) 0,3 - 3,5 mm
• Gwinty Withworth: (45) 2-72 TPI

Konik

• Średnica tulei konika: 50 mm
• Stożek konika: MT 4
• Wysuw tulei konika: 120 mm
• Regulacja przesuwu konika: ± 13 mm

Napęd

• Moc, napęd główny: 5,5 kW

Wymiary i waga

• Wymiary ogólne (długość x szerokość x wysokość): Waga
• 2,44x1x1,32 m: 1.800 kg

Wyposażenie standardowe

• 3-osiowy wskaźnik pozycji
• 4-szczękowy uchwyt tarczy tokarskiej Ø 250 mm
• tarcza tokarska Ø 350 mm
• koła zębate zmianowe
• głowica uchwytu stalowego szybkowymiennego WB
• uchwyt stalowy szybkowymienny WBD 25120
• system chłodzący

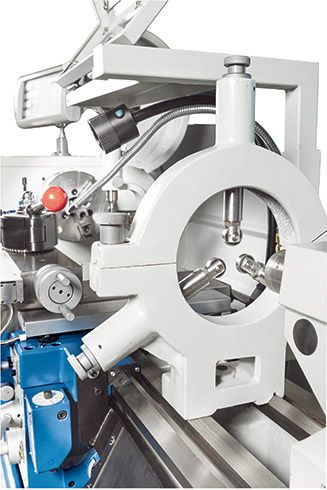

• podtrzymka stała i ruchoma
• ogranicznik głowicy rewolwerowej
• ogranicznik mikrometryczny
• koryto do wyłapywania wiórów
• posiada stałą osłonę rozpryskową
• osłona ochronna dla suportu
• osłona uchwytu
• pedał hamulca nożnego
• lampa led
• sprawdzian gwintowy
• narzędzia
• instrukcja obsługi
