ФОТОЭЛЕКТРИЧЕСКАЯ КОММУТАЦИОННАЯ СТАНЦИЯ RH-8 ОГРАНИЧИТЕЛЬ 1000 В

ROZDZIELNIA HERMETYCZNA RH-8 WYPOSAŻONA W OGRANICZNIK 3P 1000V DC B+C

ELEKTRO-PLAST

ZESTAW FOTOWOLTAICZNY GOTOWY DO PODŁĄCZENIA

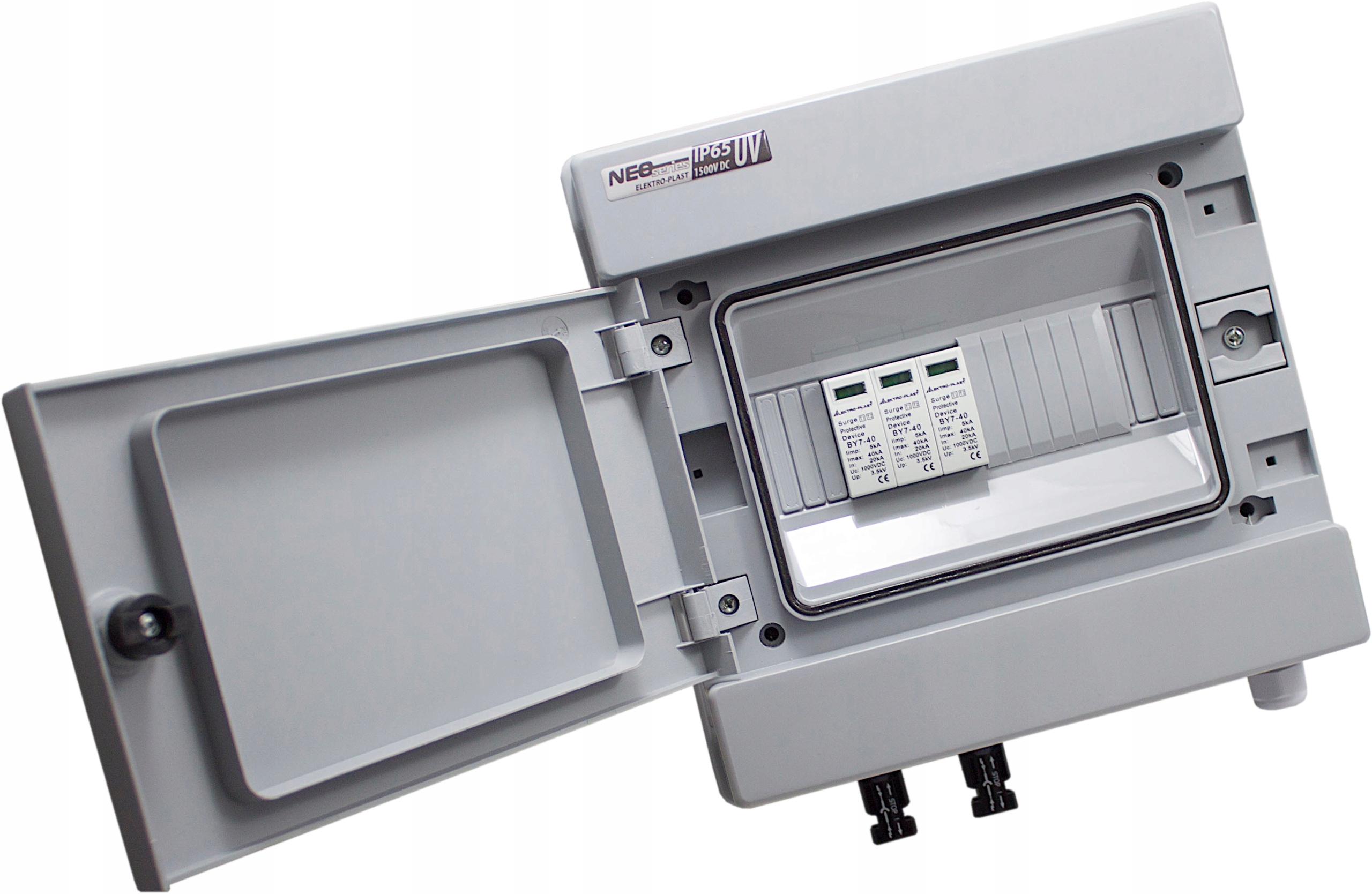

ROZDZIELNICA RH-8

DANE TECHNICZNE:

Klasa ochronności - II

Uni- 1500 V

In - 100 A

Stopień ochrony - IP 65

Listwy zaciskowe - N+PE

Moduły w rzędzie - 8

Euroszyna - TH 35/7

ROZDZIELNICE POSIADAJĄ CERTYFIKAT JAKOŚCI - TÜV Rheinland

ZESTAW ZAWIERA:

1. ROZDZIELNICA RH-8 IP65 1500V - 1szt
2. OGRANICZNIK FOTOWOLTAICZNY 3P B+C 1000V DC - 1szt
3. ZŁĄCZE MC4 - 2 KOMPLETY
4. KABLE SOLARNE CZARNY I CZERWONY
5. DŁAWIK KABLOWY PG-13,5 - 1szt

Rozdzielnice fotowoltaiczne są wyposażone w aparaturę chroniącą panele fotowoltaiczne i falowniki PV w instalacjach fotowoltaicznych przed przepięciami w obwodach DC, zwarciami wywołanymi wyładowaniami atmosferycznymi. Doceniane na rynkach europejskich rozdzielnice NEOseries RH teraz w wersji z tworzywa odpornego na UV idealnie nadają się do montażu wewnątrz i na zewnątrz pomieszczeń. Posiadają wysoki stopień ochrony IP65, stopień wytrzymałości mechanicznej IK07 oraz II klasę ochronności. Napięcie znamionowe obudowy wynosi 1500 V. Warystorowe ochronniki przepięć zapewniają klasę ochrony T1+T2 i gwarantują napięciowy poziom ochrony Up < 3,5 kV. Niezawodne złącza MC4 do podłączenia łańcuchów modułów oraz dławik PG-16 zwiększają szybkość montażu i bezpieczeństwo.

OGRANICZNIK FOTOWOLTAICZNY

DANE TECHNICZNE:

Liczba modułów - 3

Typ - T1+T2

Napięcie pracy trwałej - 1000V DC

Prąd znamionowy wyładowczy 8/20 us - 20kA

Graniczny prąd znamionowy wyładowczy 8/20 us - 40kA

Napięciowy poziom ochrony -3,5kV

Maks. przekrój przewodu (jedno-/wielodrutowego)-35 mm²

Maks. przekrój przewodu elastycznego-25 mm²

Ogranicznik Przepięć BY7-40 o nr kat. 87.740, jego główne zadanie to ochrona instalacji fotowoltaicznych, zabezpiecza moduły PV przed przepięciami łączeniowymi oraz wyładowaniami atmosferycznymi. Ogranicznik jest przystosowany do montażu na szynie TH35, zajmuje 54 mm szerokości (wielkość 3 modułów 18mm). Główne parametry techniczne potwierdzone deklaracją CE to: Iimp: 5kA, Imax: 40kA, In: 20kA, Uc: 1000VDC, Up: 3.5kV
