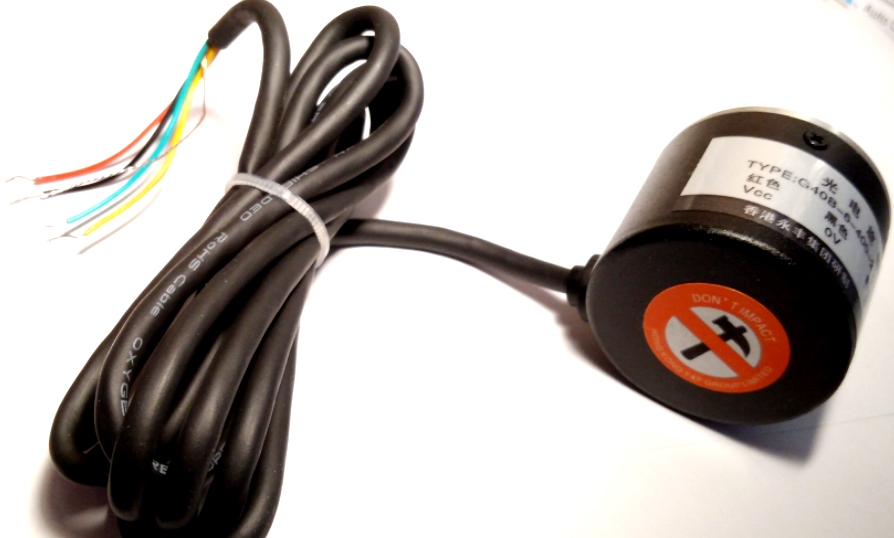

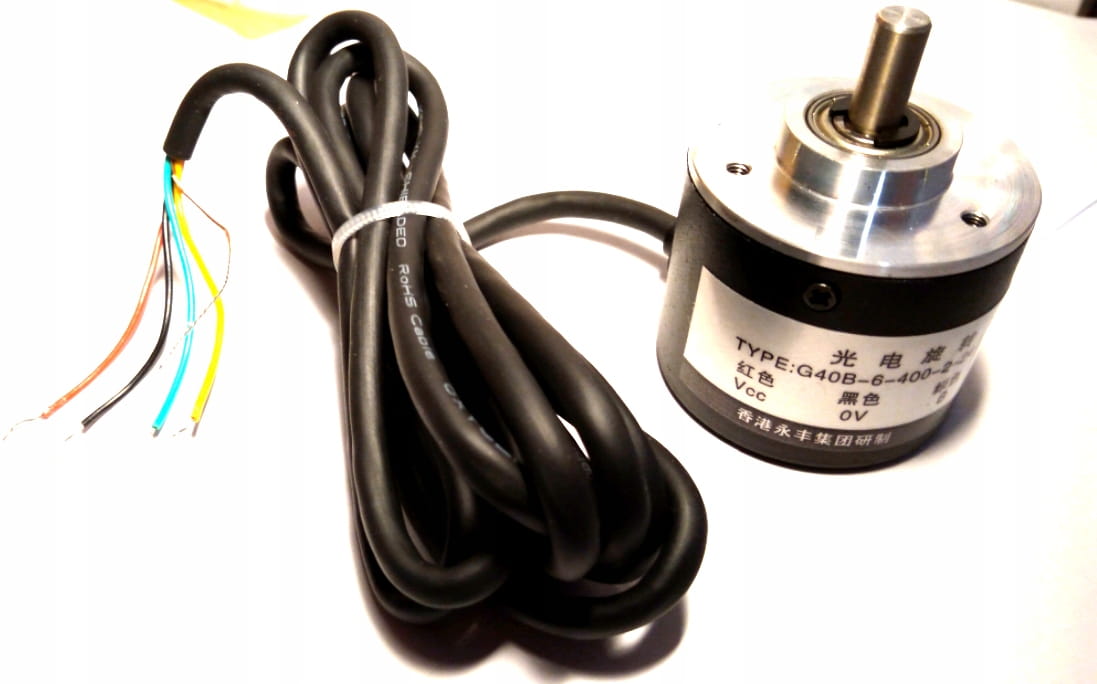

Инкрементный энкодер 400 импульсов на оборот 5-24В

Enkoder inkrementalny 400 impulsów na obrót 5-24V; 2-fazowy A,B; rozróżnia kierunki

Specyfikacja :

- zasilanie : 5 - 24V

- rozdzielczość : 400 imp / obrót

- max. prędkość mechaniczna : 1000obr/min

- wyjście : otwrty kolektor NPN

- sygnały wyjściowe : A, B

- identyfikacja kierunku : Tak

Wymiary przetwornika :

obwód obudowy - 38mm

trzon (oś) - Ø6x13mm

podstawa osi : h-5mm, Ø 20mm

trzy otwory montażowe - M3

Wyprowadzenia :

Vcc ............ Czerwony

0V .................. czarny

A. .................. Żółty

B. .................. Zielony

F.G. .............. Ekran

Uwaga: sygnały wyjściowe AB nie mogą być podłączone bezpośrednio do źródła zasilania VCC - w przeciwnym razie, będą się palić wyjścia tranzystorowe.
