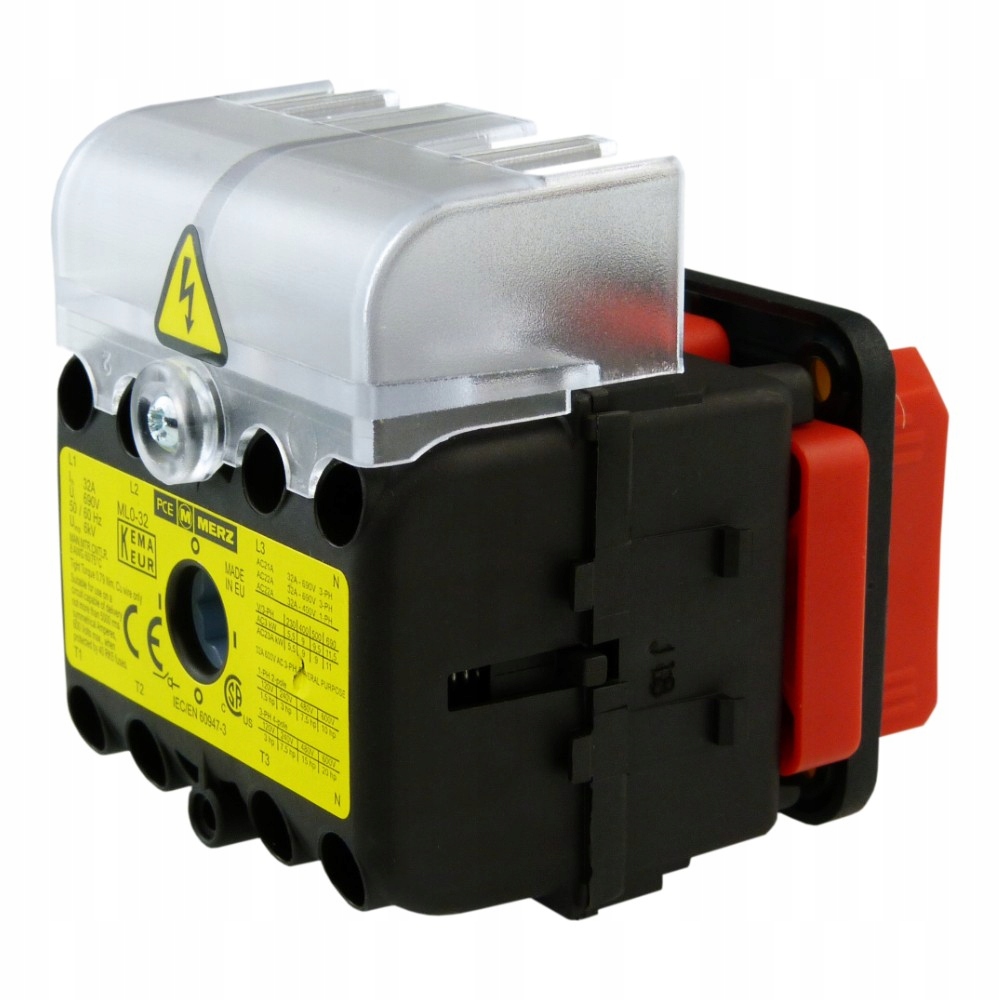

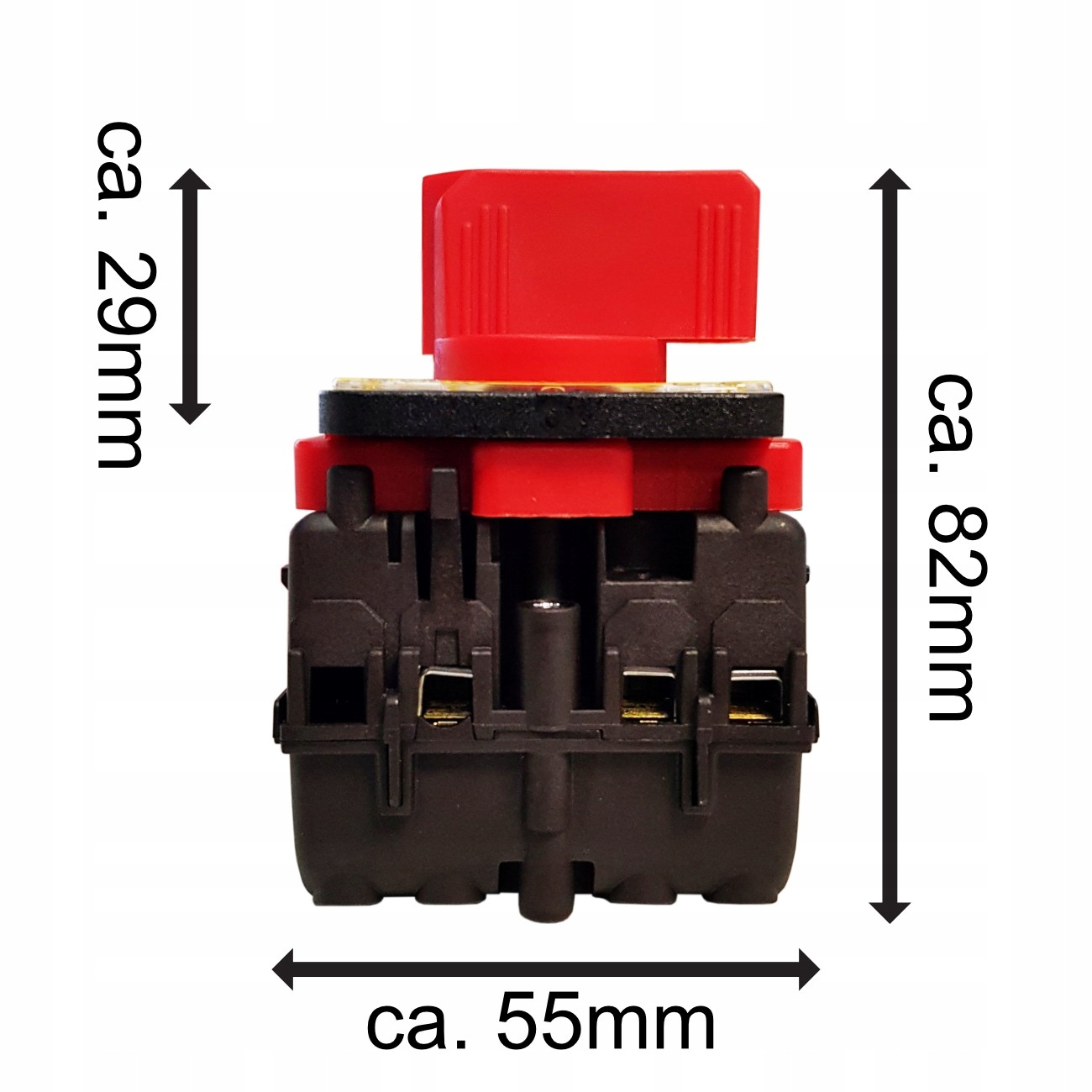

РАЗЪЕДИНИТЕЛЬ 16А ПЛАТА IP55 3P 6365

SPECYFIKACJA TECHNICZNA

znamionowy prąd operacyjny Ie AC 21 A/B: 25A / -

znamionowe napięcie robocze Ue: 690V

znamionowy prąd ciągły Iu=Ith (otwarte): 25A

znamionowy prąd ciągły Ithe (zamknięte): 25A

znamionowe napięcie izolacji Ui: 690V

grupa izolacji wg VDE 0110: C

warunkowy znamionowy prąd zwarciowy:

10kA (4-bieg)

6kA (3-bieg)

max. bezpiecznik topikowy kl. ser. gG: 35A

charakterystyka odłączenia do wart.: 690V

temperatura otoczenia min/max:

otwarte -25/+50

zamknięte -25/40

KATEGORIA UŻYTKOWANIA AC3

wyłącznik silnikowy: 230V 3~ 5 kW

dla pracy: 400V 3~ 7,5 kW

wyłączanie: 690V 3~ 9,5 kW

KATEGORIA UŻYTKOWANIA AC 23 A/B

wyłącznik silnikowy: 230V 3~ 5/- kW

główny wyłącznik: 400V 3~ 7,5/- kW

wyłącznik konserwacyjny: 690V 3~ 9/- kW

KATEGORIA UŻYTKOWANIA AC 22 A/B

230V 3~: 16/- A

400V 3~: 16/- A

690V 3~: 16/- A

POŁĄCZENIE

powierzchnia przekroju poprzecznego min/max: 1,5-6,0 mm2

pojedyncze lub wielordzeniowe min/max: 1,5-6,0 mm2

linka z tuleją min/max:

1,5-6,0 mm2

16-10 AWG

odizolowujący kabel przyłączeniowy: 10mm

moment obrotowy dla śrub zaciskowych: 1,2Nm

producent: PCE

oznaczenie producenta: ML016.3-TB/RG1
