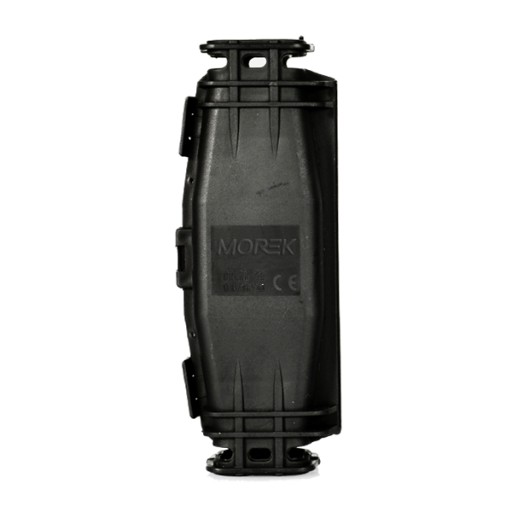

Гель-кабельное соединение 4x10 MOREK IP68 3453

zastosowanie: izolacja podziemnych lub podwodnych połączeń lub odgałęzień przewodów/kabli, wielożyłowych

maksymalny zakres napięcia: 0,6/1 kV

zakres przekroju żyły połączenia przelotowego (liniowego, szeregowego):

główne

1x10-120mm²

2x6-16mm²

3x1,5-10mm²

4x1,5-10mm²

zakres przekroju żyły połączenia odgałęźnego:

główne: 1x1-70mm²

odgałęźne: 1x1,5-35mm²

główne: 2x1,5-10mm²

odgałęźne: 2x1,5-6mm²

główne: 3x1,5-10mm²

odgałęźne: 3x1,5-4mm²

główne: 4x1,5-6mm²

odgałęźne: 4x1,5-4mm²

wymiary:

A-165mm

B-62mm

C-36mm

stopień ochrony: IP68

zakres temperatury pracy: od -20 do +90°C

materiał korpusu mufy: polipropylenowy

budowa mufy:

korpus - 2 częściowy użebrowany służący jako pojemnik żelu izolującego

ścianki - zapobiegają wypłynięciu żelu oraz dostaniu się wody

użebrowanie - zapobiega  przemieszczeniu przewodów

2 otwory - do zamocowania opaski kablowej służącej do ograniczenia przemieszczania się przewodów oraz seperatora składającego się z dwóch płytek z zatrzaskiem blokującym

zawartość zestawu:

- mufa żelowa

- komplet opasek kablowych

- seperator przewodów

możliwość otwarcia i ponownego użycia: tak

wysoka wytrzymałość mechaniczna: tak

wodoszczelność tak wysoki poziom izolacji elektrycznej: tak

wysoka odporność na działanie chemikaliów oraz promieni UV: tak

akcesoria(brak w zestawie): modułowe złączki śrubowe do połączeń

zgodność z normami:

EN 50393 (0,6 / 1 kV)

EN 60529

RoHS 2011/65/EC 20-37/2-1, 20-37,7

EN 60695-2-11

kod produktu: MBG0050A24

typ: Break 50

producent: Morek
