KNUTH HFS 104 NC Плоскошлифовальный станок 1020x400

Konwencjonalna szlifierka do płaszczyzn

HFS 104 NC

Tryb obróbki powierzchni ściernicy z automatyczną kompensacją wymiarów i dopasowaniem prędkości obrotowej do stałej prędkości szlifowania można dodać w trybie automatycznym maszyny

Automatyczne i półautomatyczne szlifowanie z cyklem obciągania

• Przestrzeń szlifowania 1.020x400 mm
• Dystans od osi wrzeciona do powierzchni stołu 640 mm
• Prędkość wrzeciona 500 - 2.300 obr./min

Opis

• przeznaczona do ciągłej pracy przy maksymalnych prędkościach, bardzo cicha praca, maksymalna dokładność i minimalne nagromadzenie ciepła zapewniają optymalne rezultaty obróbki
• podwójne prowadnice w kształcie litery V do ruchu wzdłużnego stołu
• głowica wrzeciona ściernicy i oś Z są przemieszczane w precyzyjnych prowadnicach liniowych z wstępnie naprężoną śrubą pociągową toczną
• serwonapędy w osi Y i Z, a także hydrauliczny ruch wzdłużny stołu, z możliwością bezstopniowej regulacji za pomocą elektronicznego zaworu proporcjonalnego, zapewniają precyzyjny dosuw i równomierny posuw
• osie Y i Z można precyzyjnie wypozycjonować za pomocą 3-stopniowego elektronicznego pokrętła
• głowica wrzeciona szlifierskiego ma ciężką i solidną konstrukcję, i porusza się na niewymagających konserwacji, wstępnie naprężonych, precyzyjnych łożyskach kulkowych skośnych
• zewnętrzny agregat hydrauliczny i duża chłodnica oleju zapewniają stabilność temperatury
• automatyczny system centralnego smarowania

Przestrzeń robocza

• Przestrzeń szlifowania: 1.020x400 mm
• Masa obrabianego przedmiotu, w tym magnetyczna płyta mocująca (maks.): 680 kg
• Dystans od osi wrzeciona do powierzchni stołu: 640 mm
• Wymiary magnetycznej płyty mocującej: 1.000x400 mm
• Rowki, szerokość: 14 mm
• Ilość rowków T-owych: 3 szt.
• Podziałka (elektroniczne pokrętło) oś Y: 0,001 / 0,005 / 0,01 mm
• Podziałka (elektroniczne pokrętło) oś Z: 0,01 / 0,05 / 0,1 mm

Drogi przesuwu

• Przesuw osi-X: Przesuw osi-Z
• 1.120 mm: 430 mm

Wrzeciennik

• Prędkość wrzeciona: 500 - 2.300 obr./min

Szybki posuw

• Przyśpieszony posuw osi Y-/Z: (10) 0 - 1.200 mm/min

Posuw roboczy

• Posuw na obrót (elektroniczne pokrętło) - oś Y: 0,1 / 0,5 / 1,0 mm
• Posuw na obrót (elektroniczne pokrętło) - oś Z: 1,0 / 5,0 / 10 mm
• Prędkość posuwu - oś X (hydrauliczna): min. 3 / max. 25 m/min
• Prędkość posuwu osi -Z: 0 - 1.200 mm/min
• Dosuw automatyczny - dosuw precyzyjny w osi Y: 0,0001 - 0,01 mm
• Dosuw automatyczny - dosuw zgrubny w osi Y: 0,005 - 0,04 mm
• Automatyczny posuw osi Z: 0,1 - 25 mm

Napęd

• Moc, napęd główny: 5,5 kW
• Moc, pompa hydrauliczna: 2,2 kW
• Moc, pompa chłodzenia: 0,18 kW
• Serwomotor w osi Z i Y: 0,55 / 0,55 kW

Wymiary i waga

• Wymiary tarcz ściernych: 400x127x40 mm
• Wymiary ogólne (długość x szerokość x wysokość): 3,8x2x2,5 m
• Waga: 3.050 kg

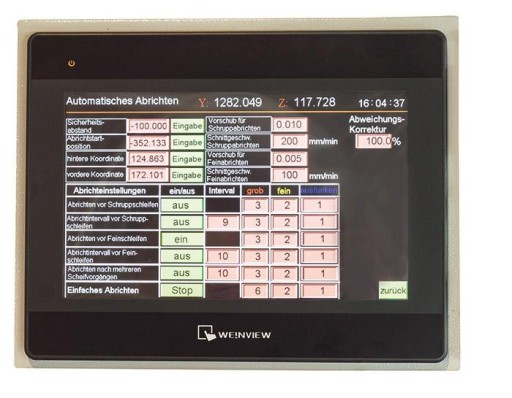

Sterowanie

• idealnie dostosowane do szlifowania płaszczyzn, obsługiwane intuicyjnie programowanie dialogowe zapewnia automatyczne i półautomatyczne szlifowanie oraz obciągnie powierzchni ściernicy
• Programowanie cykli szlifowania odbywa się za pomocą ekranu dotykowego
• ważne parametry i prędkości posuwu można bez problemu dostosowywać podczas obróbki
• automatyczne monitorowanie działania i zgłaszanie błędów na wyświetlaczu

Wyposażenie standardowe

• magnetyczna płyta dociskowa
• układ chłodziwa z separatorem magnetycznym
• centralne smarowanie
• hydrauliczna cłodnica oleju
• kołnierz tarczy ściernej
• obciągacz diamentowy z uchwytem
• stacja wyrównująca
• nogi do ustawienia
• skrzynka narzędziowa
• podręcznik operatora
