РАСПРЕДЕЛИТЕЛЬ 4 ДЛЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

ROZDZIELACZ 4 DO OGRZEWANIA PODŁOGOWEGO - DO PODŁOGÓWKI - Z ZESTAWEM MIESZAJĄCYM

• Ilość obwodów : 4
• Materiał Rozdzielacza : Mosiądz
• Materiał Grupy pompowej : Mosiężna

Opis i Skład Zestawu :

Górna belka :

• Belka górna wyposażona w rotometry.
• Pozwalają one na precyzyjne wyregulowanie przepływów w pętlach grzewczych i wyregulowanie obiegów podłogówki.
• Ponadto zawory posiadają możliwość zamontowania siłowników elektrycznych. Po zamontowaniu takich siłowników każda sekcja może być sterowana automatycznie co daje użytkownikowi duży komfort i wygodę.

Dolna Belka :

• Dolna belka wyposażona jest w zawory termoregulacyjne.
• Za pomocą pokręteł możemy regulować przepływ.
• Zawory posiadają możliwość zamontowania siłowników elektrycznych. Po zamontowaniu takich siłowników każda sekcja może być sterowana automatycznie co daje użytkownikowi duży komfort i wygodę.

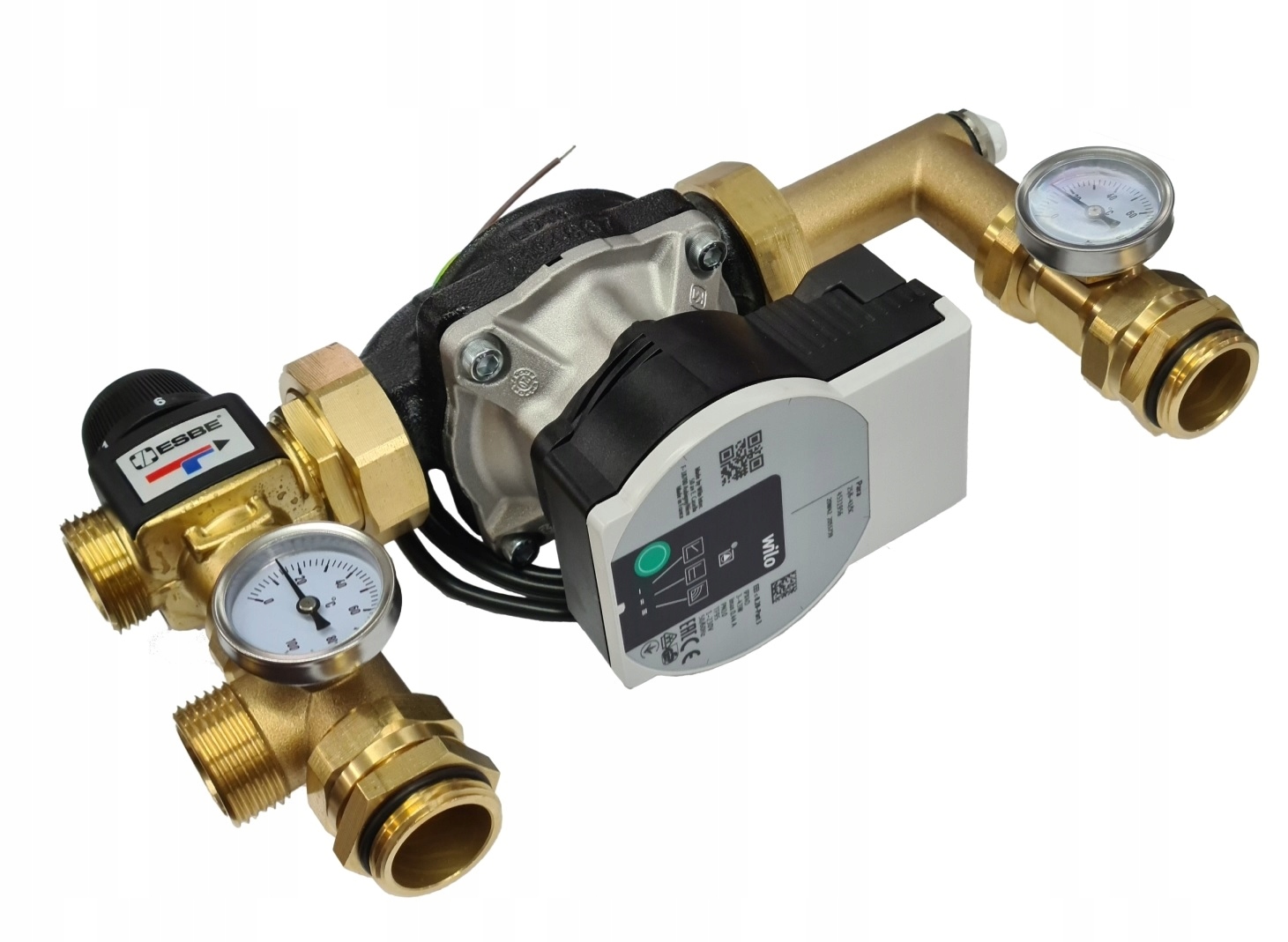

• Grupa Pompowa z energooszczędna pompą Wilo :
• Wykonana z mosiądzu
• Zawór mieszający ESBE 20-50st. - z regulacją
• Możliwość obracania grupy ( uniwersalna lewa / prawa )
• 2 Termometry pozwalający na kontrolę temperatury
• Przyłącza zasilania i powrotu : 1" GZ

Parametry Techniczne :

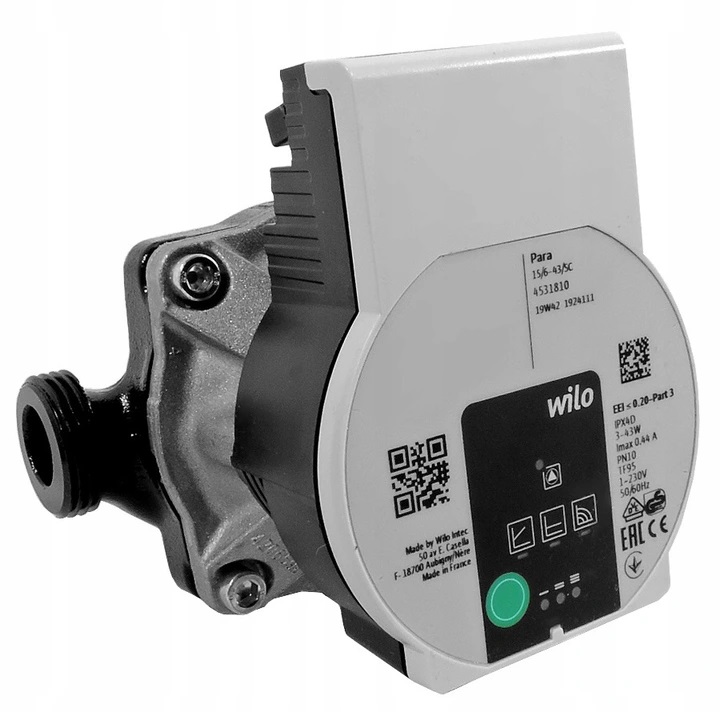

• Pompa Energooszczędna Wilo Para :
• pobór prądu : od 3 -43W - w trybie czuwanie : 1 W
• Do 80% oszczędności poboru energii elektrycznej w porównaniu zwykłych pomp
• Cicha praca oraz niezawodność pracy pompy
• Na korpusie - elektroniczna regulacja pompy
• Temperatura czynnika : minimalna 0*C, maksymalna + 100*C
• Maksymalne ciśnienie robocze: 6 bar
• Długość montażowa: 130mm
• Wysokość podnoszenia: 6m

Zalety Pompy :

• udoskonalony panel obsługi
• mniejsze gabaryty panelu obsługi ułatwiające zabudowę, np. w szafce rozdzielacza
• trzy zdefiniowane tryby pracy dellta p=const, delta p=var, n= constant (przy dwóch w poprzedniej generacji Yonos PARA)
• możliwość zablokowania zmian nastawionych ustawień - uniemożliwiająca zmiany przez osoby niepowołane
• możliwość powrotu do nastaw fabrycznych
• funkcja automatycznego odpowietrzenia
• funkcja automatycznego „odblokowania”
• kabel zasilający z wtyczką z możliwością rozłączenia przy pompie
• funkcję auto-ochrony

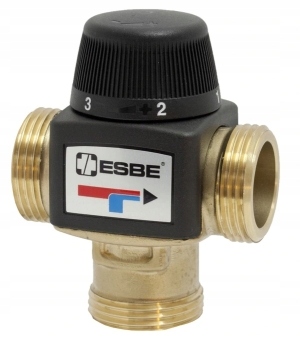

Jeden z najważniejszych elementów grupy pompowej - Zawór ESBE :

W Naszej grupie pompowej zamontowany jest zawór ESBE o zwiększonym przepływie Kvs 3,4 m3/h - dzięki zastosowaniu takiego zaworu podłogówka nagrzeje się zdecydowanie szybciej, co znacznie wpływa  na obniżenie kosztów ogrzewania.

Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór o przepływie 1,6 m3/h. lub 2,3 m3/h.

Nasz zawór o przepływie Kvs 3,4 m3/h daje jeszcze większą swobodę przepływu cieczy wpływając ZNACZNIE na efektywność układu ogrzewania podłogowego. TO BARDZO WAŻNY ELEMENT SYSTEMU.

W zestawie jest zawór o zakresie temperatury :  20-50°C - co jest również bardzo ważną kwestią. Dzięki tak szerokiemu zakresowi regulacji temperatury - znacznie wzrasta możliwość regulacji temperatury w układzie ogrzewania podłogowego.

Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór o zakresie regulacji 20-43°C - takie zawory dają Nam mniejszą możliwość regulacji temperatury układu.

• Pomiar temperatury oraz utrzymanie wody w podłogówce na odpowiedniej temperaturze odbywa się za pomocą zaworu termostatycznego ESBE
• Zawór ten szybko obniża temperaturę wody zasilającej do właściwego poziomu bez konieczności instalacji dodatkowych skomplikowanych urządzeń.
• Temperaturę zadaną ustawiamy na pokrętle znajdującym się na zaworze .
• Po osiągnięciu zadanej temperatury zawór zamyka się odcinając dopływ gorącej wody z pieca C.O. Gdy temperatura wody spadnie , zawór otwiera się i dopuszcza wodę gorącą z zasilania.
• Zawór o zakresie temperatury :  20-50°C

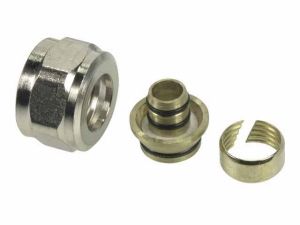

• Złączki Eurokonus po podłączenia rury Pex 16mm
• Każde wyjście pętli podłogowej na rozdzielaczu wyposażone jest z złączkę 16x3/4"(  Eurokonus).Złączka umożliwia bardzo łatwe podłączenie rury PEX/AL/PEX 16 mm

• Zestawy odpowietrzająco - spustowe - 2 szt
• Odpowietrzniki - automatyczne

• Termometry - 2 szt

Przykładowy schemat działania :

W skład zestawu wchodzi :

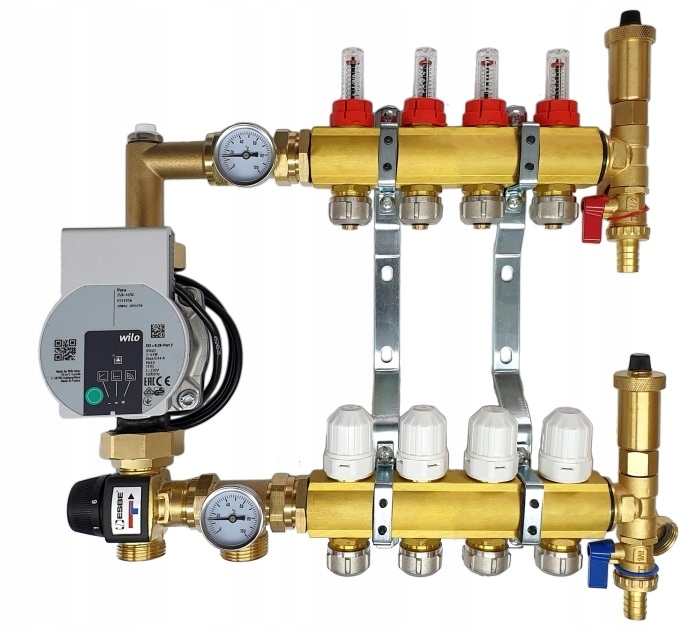

- Rozdzielacz - 4 obwody ( dwie belki - dolna i górna ) Z rotometrami ( przepływomierzami ) i zaworami termoregulacyjnymi.

- Grupa pompowa z Enegooszczędną Wilo Para oraz zaworem mieszającym ESBE 20-50°C , Kvs 3,4 m3/h

- Złączki Eurokonus na rurę Pex 16 mm - 8 szt

- Uchwyty rozdzielacza - 2 szt

- Zespół odpowietrzająco spustowy - 2 szt

- Termometr - 2 szt
