ORNO 3-ФАЗНЫЙ ТРЕХФАЗНЫЙ СЧЕТЧИК ТОКА ЭНЕРГИИ 80А

3-FAZOWY LICZNIK ENERGII ELEKTRYCZNEJ Z CERTYFIKATEM MID 80A

SYMBOL: ORNO-OR-WE-520

CHARAKTERYSTYKA

• Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie trójfazowym.
• Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej.
• Pobór energii w fazie sygnalizowany jest miganiem diody LED.
• Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (6+2).
• Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU.

INFORMACJA OGÓLNE

• Typ: Trójfazowy
• Podświetlenie: Tak
• Protokół komunikacyjny: brak
• Napięcie zasilania: 120A
• Prąd bazowy (lb): 5A
• Prąd maksymalny (lmax): 80A
• Prąd minimalny (lmin): 0,25A
• Częstotliwość impulsów: 800 imp/kWh
• Klasa dokładności pomiaru: B
• Zgodność z MID (2014/32/EU): Tak
• Wyświetlacz: 6+2
• Wyjście impulsowe: Tak
• Wielotaryfowość: Nie
• Ilość modułów: 4.5
• Stopień ochrony: IP51

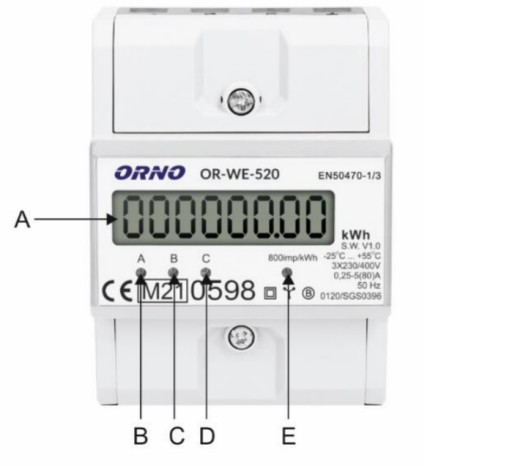

BUDOWA LICZNIKA

• A: wyświetlacz LCD
• B: dioda świecąca energii fazy L1
• C: dioda świecąca energii fazy L2
• D: dioda świecąca energii fazy L3
• E: sygnalizacja wyjścia impulsowego

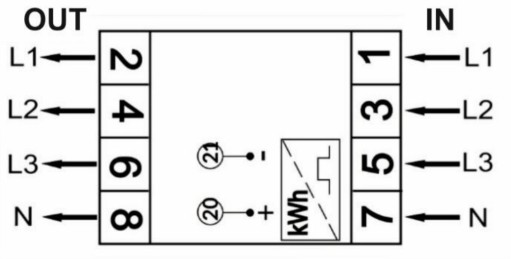

SCHEMAT PODŁĄCZENIA

• L1 – podłączenie fazy 1
• L2 – podłączenie fazy 2
• L3 – podłączenie fazy 3
• N – podłączenie przewodu neutralnego
• IN – wejście
• OUT – wyjście

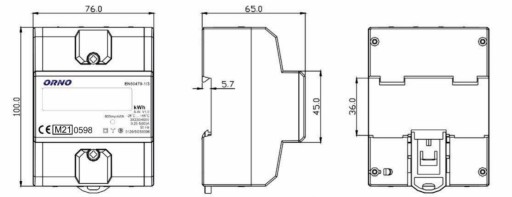

WYMIARY 76 x 116,5 x 65
