ЭЛЕКТРИЧЕСКИЙ ЛИСТОГИБОЧНЫЙ СТАНОК ZG-3mx1mm + НОЖНИЦЫ

.                                      ZAGINARKA DO BLACHY ZGE-3000/1.0 MAAD

.                                   Z NAPĘDEM ELEKTRYCZNYM BELKI DOCISKOWEJ

.                                                I NOŻYCAMI KRĄŻKOWYMI NK-1.2

Zaginarka ZGE-3000/1.0 jest maszyną o zwartej konstrukcji, prostą w obsłudze. Odpowiednie przekroje belek roboczych i masywne korpusy boków maszyny umożliwiają gięcie blach stalowych o grubości do 1,0 mm. Funkcjonalna i niezawodna w użytkowaniu, gwarantuje bezproblemową eksploatację bez odkształceń elementów roboczych. Sterowanie nożne napędem górnej belki dociskowej zapewnia operatorowi możliwość swobodnego manewrowania materiałem podczas wykonywania obróbek blacharskich. Rozwiązanie konstrukcyjne napędu belki dociskowej chronione jest patentem NR 230852.

W wyposażeniu zaginarki znajdują się nożyce krążkowe NK-1.2 służące do cięcia blach wzdłuż linii prostej.

Parametry techniczne/wyposażenie:

• szerokość robocza - 3100 mm
• grubość zaginanej blachy – 1,0 mm ( dla Rm<400MPa )
• szerokość belki zaginającej – 30 mm
• maksymalny kąt gięcia – 135 stopni (na życzenie możliwość wykonania wersji z kątem zagięcia 155 stopni)
• masa maszyny - 730 kg
• odkręcane nogi - znacznie ułatwiają transport i załadunek
• stelaż 4 elementowy zakładany z tyłu maszyny do podtrzymania blachy. Może być ( za dodatkową opłata ) wyposażony w miarę.
• przymiary do cięcia blachy
• kątomierz w wyposażeniu standardowym
• dwa siłowniki gazowe wspomagające podnoszenie belki gnącej
• napęd elektryczny górnej belki dociskowej

Parametry techniczne nożyc:

• grubość ciętej blachy – 1,2 mm ( dla Rm<400MPa)
• masa nożyc – 12 kg

Gabaryty maszyny:

• wysokość – 1.150 mm
• szerokość – 3.580 mm
• głębokość – 1.000 mm

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Jest podnoszona i opuszczana za pomocą pedałów nożnych. Dzięki zastosowaniu falownika LG w sterowaniu zaginarki regulacja prędkości podnoszenia i opuszczania belki górnej jest bezstopniowa. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych, które można zakupić na innych naszych aukcjach. Na tej aukcji nożyce krążkowe są już w komplecie z maszyną.

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

Belka gnąca posiada regulację położenia w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Belki robocze wyposażone są w napinacze służące do ustawienia prostoliniowości krawędzi roboczych.

Belka dociskowa jest tak skonstruowana, że jej górna część stanowi jedną z prowadnic dla nożyc krążkowych. Drugą prowadnicą jest belka gnąca zaginarki. Blachę tniemy, po uprzednim jej zamocowaniu na zaginarce.

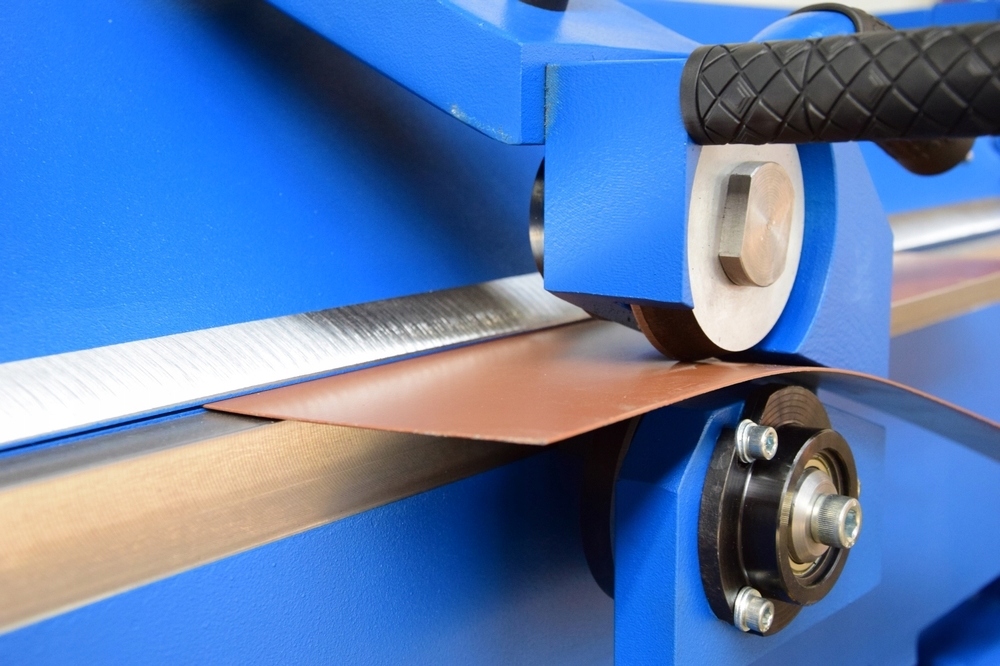

Mocowanie głównych elementów nożyc realizowane jest w monolitycznym korpusie wykonywanym obrabiarką CNC w jednym zamocowaniu na stronę korpusu, co zapewnia bardzo dużą dokładność wykonania wszystkich powierzchni korpusu. Elementami roboczymi urządzenia są dwa noże krążkowe zamocowane w korpusie za pomocą piast. Noże wykonane ze stali narzędziowej i hartowane, są ułożyskowane w piastach za pomocą łożysk kulkowych.

Mocowanie nożyc jest odkręcane. Po jego zamianie, można nożyce używać do innych typów zaginarek oraz urządzeń.

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
