KNUTH RSM 2000 C Круглошлифовальный станок 2000 мм

Konwencjonalna szlifierka cylindryczna

RSM 2000 C

Wysoko precyzyjna szlifierka cylindryczna do szlifowania średnic wewnętrznych i zewnętrznych

• Wysokość w kłach 180 mm
• Średnica szlifowania 15 - 320 mm
• Długość szlifowania 2.000 mm

Opis

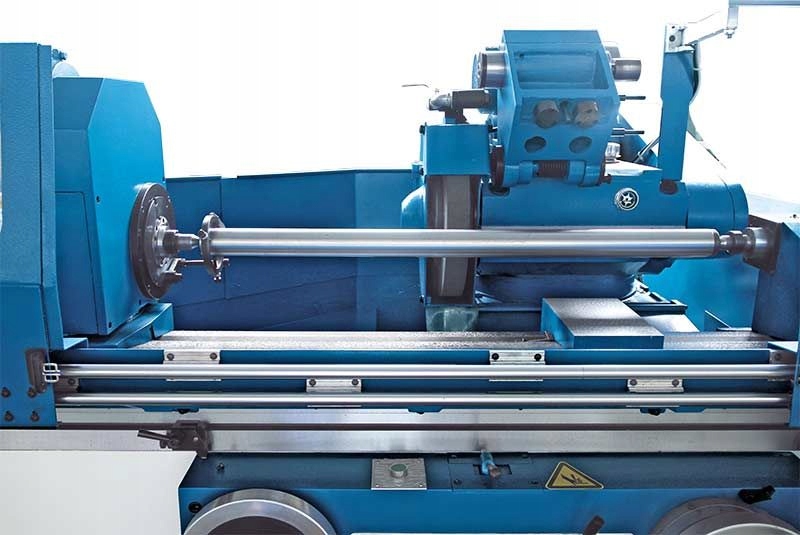

• duże łoże o ciężkim wykonaniu pozwala na obróbkę przedmiotów do długości 2000 mm i średnicy 320 mm
• szerokie i precyzyjnie szlifowane prowadnice gwarantują dokładność na całej długości obrabianego przedmiotu oraz pozwalają na ich dużą masę
• stół można przechylać w dwóch kierunkach – jego ruch w kierunku wzdłużnym realizowany jest ręcznie za pomocą pokrętła lub automatycznie regulowanym posuwem hydraulicznym
• solidny zawór posuwu umożliwia niezwykle precyzyjną regulację posuwu w osi X, a na końcu wzdłużnego ruchu stołu czas postoju ustalany jest przez użytkownika
• hydrauliczne dostawianie zapadki upraszcza dokładne ustawienie osi X ‒ ograniczone przez ustawiany ogranicznik zerowy
• wrzeciono szlifierskie ułożyskowane hydrostatycznie zapewnia największą precyzję i jakość powierzchni przy nadzwyczaj długiej żywotności i dużej stabilności
• mocny silnik wrzeciona szlifierskiego jest przeznaczony do pracy ciągłej
• wytrzymałą głowicę wrzeciona można przechylać w lewo i w prawo o 30°, roboczą głowicę wrzeciona o 45°
• seryjne urządzenie do szlifowania wewnętrznego
• zintegrowany bieg szybki w osi Z z manualnym biegiem wstecznym

Przestrzeń robocza

• Wysokość w kłach: 180 mm
• Średnica szlifowania: 15 - 320 mm
• Ze stała podtrzmką: 150 mm
• Długość szlifowania: 2.000 mm
• Średnica szlifowania (wewnątrz) z podtrzymką: 35 - 100 mm
• Średnica szlifowania (wewnątrz) bez podtrzymki: 30 - 100 mm
• Głębokość szlifowania(wewnątrz): 125 mm
• Waga obr. przedmiotu: 150 kg
• Posuw tarcz ściernych: 0,0025 mm
• Średnica uchwytu: 200 mm
• Zakres obrotu stołu: -3° / +5°
• Prędkości tarczy: 34,2 m/s
• Robocza prędkość obrotowa wrzeciona: 50 Hz: 25-220 obr./min

Drogi przesuwu

• Przesuw głowicy szlifierskiej: 250 mm

Posuw roboczy

• Posuw stołu, bezstopniowy: 0,1 - 4 m/min
• Posuw za obrót koła osi -X: 1 mm
• Posuw, oś -X: 0,0025 mm

Dokładność

• Odchylenie: 0,003 mm
• Odchylenie cylindryczne: 0,01 mm
• Szorstkość: <=0,32 µm Ra

Wrzeciennik

• Zakres obrotu wrzeciennika: Stożek wrzeciona
• 0 - 45 °: MT 4

Wrzeciennik szlifierski

• Prędkość obrotowa wrzeciona: 0 - 1.305,6 obr./min
• Zakres obrotu wrzeciennika szlifierskiego (p+l): 30°
• Prędkość obrotowa wrzeciona (wewnątrz): 10.000 obr./min

Konik

• Stożek konika: Wysuw tulei konika
• MT 4: 30 mm

Napęd

• Wydajność silnika wrzeciona ściernego / pompy hydraulicznej: 7,5 / 0,75 kW
• Moc, szlifowanie (wewnątrz): 1,1 kW
• Wydajność silnika wrzeciona roboczego / pompy chłodziwa: 1,5 / 0,125 kW

Wymiary i waga

• Wymiary tarcz ściernych: 500x50x203 mm
• Wymiary szlifowania wewnętrznego(max): 50x25x13 mm
• Wymiary szlifowania wewnętrznego (min): 17x20x6 mm
• Wymiary ogólne (długość x szerokość x wysokość): 5,61x1,81x1,52 m
• Waga: 6.600 kg

Wyposażenie standardowe

• 2-osiowy wskażnik pozycji
• wyposażenie do szlifowania otworów
• podtrzymka otwarta
• podtrzymka zamknięta
• 3-szczękowy uchwyt Ø 200 mm
• system chłodzący
• obciągacz tarczy ściernej
• stacja wyrównująca
• trzpień wyważający
• kołnierz tarczy ściernej
• końcówka kła tokarskiego
• przednia i tylna osłona rozpryskowa
• napędy
• narzędzia
• podręcznik operatora
• świadectwo próby
