Вращающийся термометр со светодиодными часами своими руками

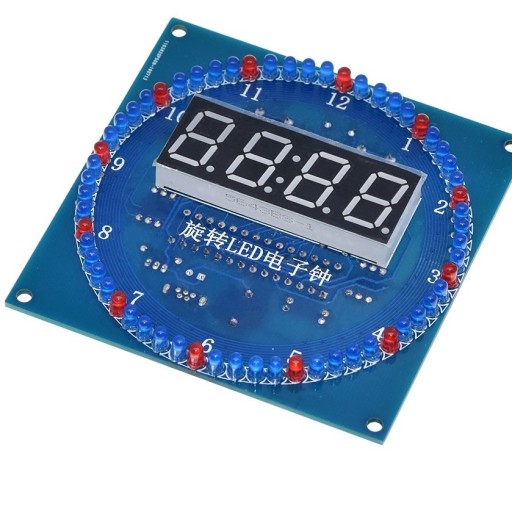

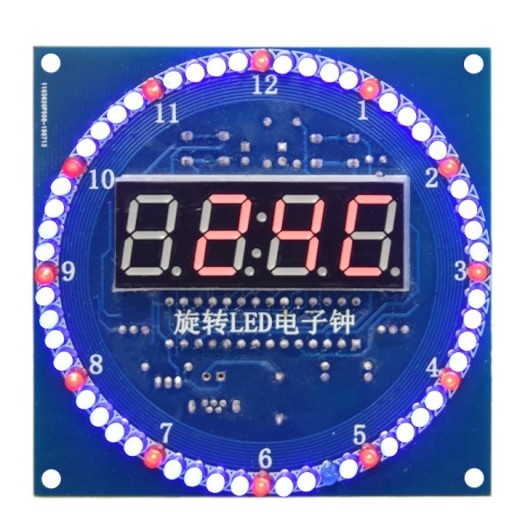

Elektroniczny cyfrowy zegar led

z termometrem

do samodzielnego montażu , lutowania.

Święcąca dioda krąży do okoła   tarczy,  efekty świetlne.

Podświetlenie w kolorze czerwonym , gniazdo na baterię , podtrzymującą czas podczas zaniku zasilania.

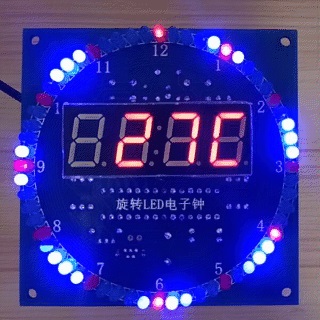

ZEGAR, SEKUNDNIK,DATA, TERMOMETR , DWA ALARMY

Zasilanie 5V po USB,

Rozmiar PCB 81mm x 81 mm,

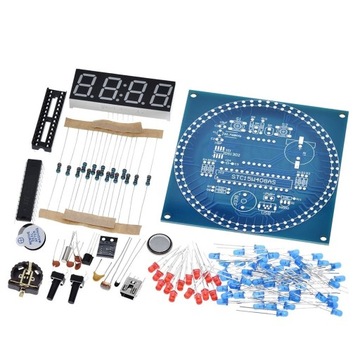

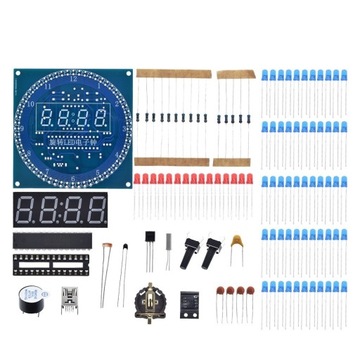

W komplecie :

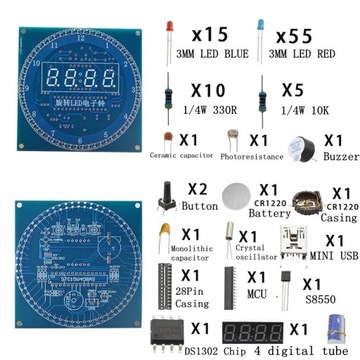

Wszystkie elementy potrzebne do zmontowania zegara,

Instrukcja ze schematami montażu.

Brak baterii CR1220

podtrzymującej datę i czas w

zestawie.

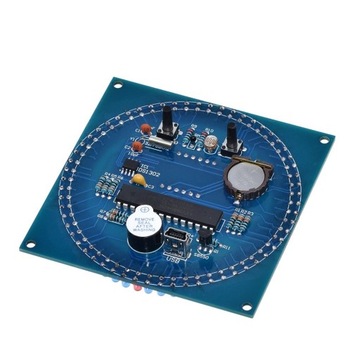

Proszę zwrócić uwagę na jeden mały układ DS 1302 będzie wymagał więcej doświadczenia przy lutowaniu ze względu na mały rozmiar .

Ale da się go wlutować bez problemu.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
