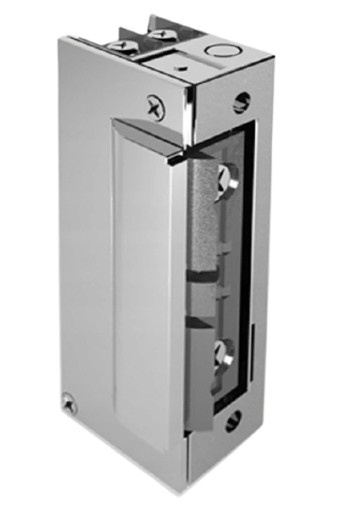

Реверсивная электрическая защелка 1411RFT 12V DC

Elektrozaczep symetryczny, wąski, radialny z wyślizgiem - REWERSYJNY

model: JIS 1411RFT

Producentem elektrozaczepu na licencji hiszpańskiej JIS jest polska firma ŁUCZNIK.

Elektrozaczep zasilany jest napięciem stałym (DC)  o wartości 12V.

Elektrozaczep ma budowę symetryczną, pasuje więc do drzwi lewych i prawych. Regulacja wysunięcia języka w zakresie 1-2 mm.

Szerokość elektrozaczepu to tylko 18,5 mm - pasuje do wąskich profili ALU i PVC.

Elektrozaczep rewersyjny (NO) Normalnie Otwarty. Po zasileniu napięciem znamionowym język jest zablokowany uniemożliwiając otwarcie drzwi. Bez napięcia język jest odblokowany co pozwala otworzyć drzwi.

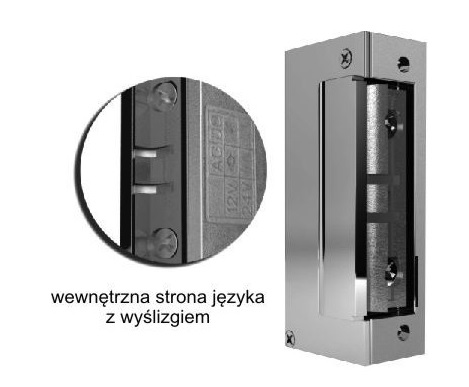

Wersja radialna RFT - odsunięta oś obrotu języka elektrozaczepu co powoduje, ze język przy otwarciu bardziej chowa się w obudowie elektrozaczepu i nie ma potrzeby podcinania ościeżnicy. Wyślizg osłania język elektrozaczepu i umożliwia otwarcie drzwi przy minimalnym wychyleniu języka.

Na rysunku przedstawiono przykładowy montaż elektrozaczepu.

Dane techniczne:

Napięcie zadziałania: 12 VDC (+/-5%)

Prąd znamionowy odpowiednio: 300 mA

Cewka: 40 Ohm

Regulacja języka w zakresie: 1-2 mm

Dopuszczalny nacisk wstępny: 22N

Temp. pracy: 65°C

Rozstaw śrub montażowych: 52 mm

Wymiary: 67 x 29 x 18,5 mm (z wyślizgiem 21,5 mm)

Elektrozaczep zwymiarowany na dołączonym rysunku.

W oferowanym zestawie znajduje się:

- oryginalnie zapakowany elektrozaczep – 1szt

- dokument zakupu

Do elektrozaczepów serii 1400RFT zalecane są specjalne szyldy (blachy czołowe): 902EP/28-RFT, 902EL/28-RFT, 902EP/A/24RFT, 902EL/A/24-RFT, 900X/A/25-RFT oraz CE 196E/6U-RFT
