панель управления - Электроника для привода HATO 200

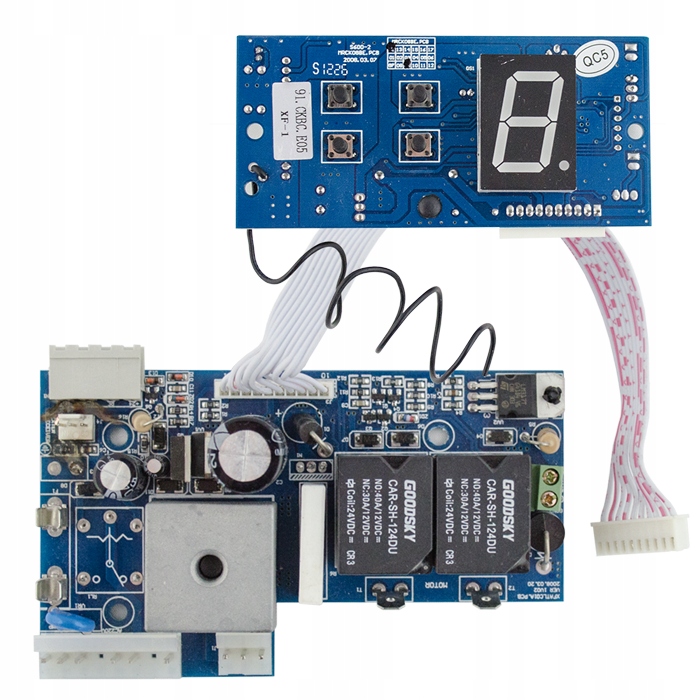

Płytki sterujące do napędu HATO 200 to nowoczesny układ sterujący oparty o mikrokontroler ATMEGA 8A - HATO 200. Wykonane są w technologii montażu powierzchniowego i przewlekanego.

W przypadku HATO 200 na jednym module umieszczony jest mikrokontroler z wyświetlaczem, przyciskami i torem radiowym, a na drugim układ zasilający i przekaźniki sterujące.

Układ przeznaczony jest do sterowania napędem bramy podnoszonej z silnikiem prądu stałego na napięcie 24 V DC. Silnik musi być wyposażony w enkoder generujący jeden impuls na każdy obrót wirnika.

Układ realizuje:

• sterowanie układem za pomocą wejścia sterującego (możliwe podłączenie przycisku sterującego, klawiatury kodowej, czytnika kart magnetycznych itp.)

• sterowanie układem za pomocą pilota (piloty zmiennokodowe HATO niemożliwe do skopiowania)

• programowane położenia krańcowe

• obsługę fotokomórek zabezpieczających przed zamknięciem bramy w przypadku przecięcia światła fotokomórek przez przeszkodę

• regulację mocy silnika

• podświetlanie garażu przez 3 min. od momentu rozpoczęcia pracy napędu

Układ można skonfigurować do następujących trybów pracy:

• praca w trybie podstawowym. Każde naciśnięcie pilota lub przycisku ręcznego powoduje realizację kolejnego kroku pracy układu.

• autozamykanie – układ po zaprogramowanym czasie automatycznie zamknie bramę (zalecane stosowanie tego trybu pracy tylko przy podłączonych fotokomórkach)

• funkcja blokady bramy – za pomocą pilota można otworzyć bramę tylko po wcześniejszym wciśnięciu przycisku: nr 3 - HATO 200. Uniemożliwia to otwarcie bramy przez przypadkowe naciśnięcie przycisku na pilocie.

Dane techniczne:

• Zasilanie - 230 V AC/ 24 V AC (poprzez transformator)
• Pobór mocy w stanie spoczynku - 4,5 VA
• Częstotliwość toru radiowego - 433,92 MHz
• Moc sterowanego silnika - max 120 W
• Moc sterowanej lampy - max 25 W / 230 V
• Wymiary - 110 x 53 x 28 mm + 120 x 75 + 34 mm
