Шаговый серводвигатель 5 Нм 6 А + сервоконтроллер с ЧПУ

Silnik serwo-krokowy

86EBP111ALC-TK0

+ sterownik ZDM-2HA865

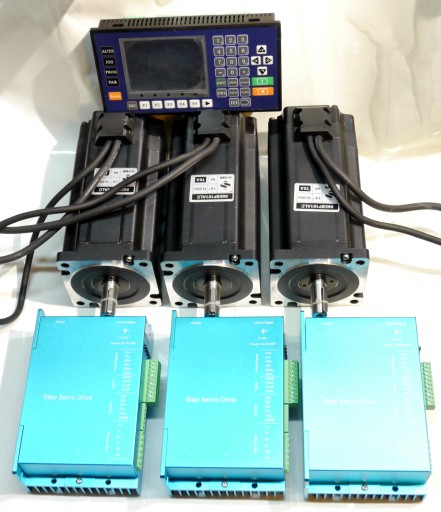

Zestaw składa się z:

1.Serwo silnika krokowego NEMA34  z enkoderem o rozdzielczości 1000 impulsów/obrót

2. Sterownika serwo  z parametrami programowanymi w MENU

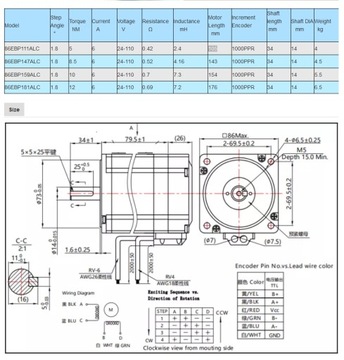

Podstawowe parametry

• moment obrotowy 5Nm
• krok 1,8 stopnia
• prąd 6A
• enkoder 2-kanałowy o rozdzielczości 1000 impulsów / obrót - sprawia że gubienie kroków silnika zostaje wyeliminowane
• długość silnika 105mm
• szerokość 86mm
• wał fi 14mm z klinem
• długość wału 33mm
• przewód enkodera i silnika o długości 170cm
• rezystancja fazy 0,42ohm
• waga 4kg

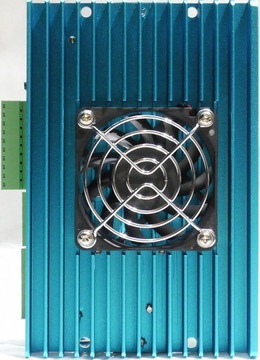

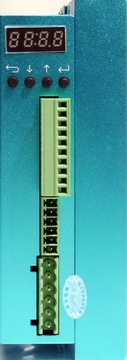

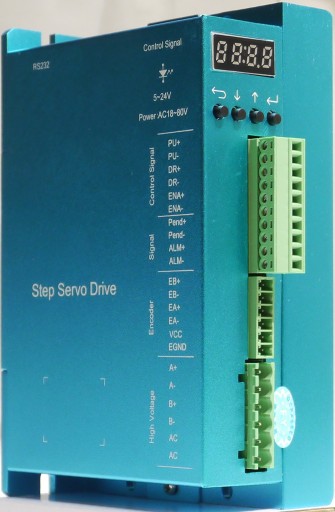

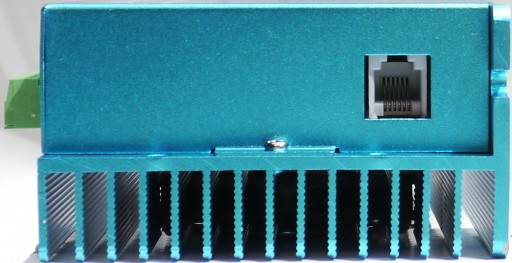

Sterownik serwo krokowy ZDM-2HA865

• zasilanie  prądem zmiennym AC 18-80V
• prądem stałym 24V-110V
• prąd maksymalny 7,2A
• prąd znamionowy ciągły 6A
• częstotliwość wejściowa 200kHz  (sprawdzono 250kHz)
• podział kroku aż do 1/256   daje nam 51200impulsów /obrót silnika
• wyświetlanie podczas pracy rzeczywistej prędkości obrotowej silnika  w obrotach/min
• bardzo łatwe wprowadzanie parametrów , nawet podczas pracy silnika
• proste określenie nieprawidłowej pracy na podstawie błędów wyświetlanych na wyświetlaczu LED
• możliwość przywrócenia ustawień fabrycznych

dokumentacja pełna w pliku pdf

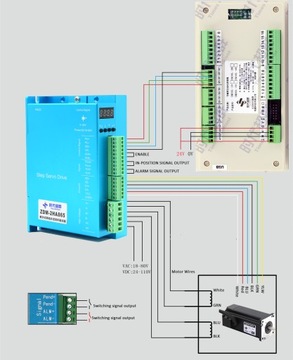

Połączenie sterownika z silnikiem serwo-krokowym i kontrolerem CNC
