ЛАТУННАЯ ГРУППА БЕЗОПАСНОСТИ, ГОРЯЧАЯ ВОДА 6 БАР АФРИСО

Przedmiotem aukcji jest

Grupa bezpieczeństwa c.w.u. BSB, Nmax UDT 111,5 kW, z zaworem bezpieczeństwa MS 6 bar, z przyłączem do naczynia przeponowego AFRISO

ZASTOSOWANIE

Grupa bezpieczeństwa BSB przeznaczona jest do zabezpieczenia instalacji przygotowania ciepłej wody użytkowej przed nadmiernym wzrostem ciśnienia, pomiaru ciśnienia oraz podłączenia przeponowego naczynia wzbiorczego.

Grupa bezpieczeństwa przeznaczona jest do pracy w instalacjach w których stosować należy zawór bezpieczeństwa 6 bar, zbiornik c.w.u. nie jest większy niż 200 l, a moc instalacji nie przekracza 111,5 kW.

BUDOWA

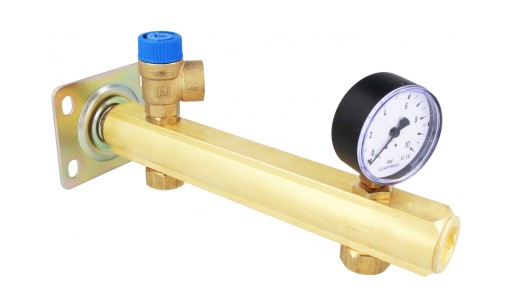

Grupa zbudowana jest z mosiężnej belki na końcu której umieszczono przyłącze z gwintem przeznaczonym do montażu naczynia przeponowego. Do belki przymocowano również manometr oraz zawór bezpieczeństwa MSW. Belka zakończona jest elementem mocującym z otworami pod śruby, który należy wykorzystać do przytwierdzenia jej do ściany.

DANE TECHNICZNE

• Moc zabezpieczanej instalacji: max 111,5 kW wg UDT
• Przyłącze naczynia przeponowego: GW 3/4”
• Przyłącze do instalacji: GW 3/4”
• Zakres manometru: 0 ÷ 10 bar
• Ciśnienie otwarcia zaworu bezpieczeństwa MSW: 6 bar
• Rozmiar tarczy manometru: Ø63 mm
• Najmniejsza średnica kanału dolotowego d zaworu bezpieczeństwa: 13 mm
• Współczynnik wypływu dla par i gazów α zaworu bezpieczeństwa MSW: 0,37
• Współczynnik wypływu dla cieczy αc zaworu bezpieczeństwa MSW: 0,31
