Грузовой подъемник GUIL Toro D-404: грузоподъемность до 420 кг, высота до 5,00 м.

Podnośnik Towarowy wykonany z aluminium i stali, przeznaczony do podnoszenia ładunków o masie do 420 kg na maksymalną wysokość 5,00 m.

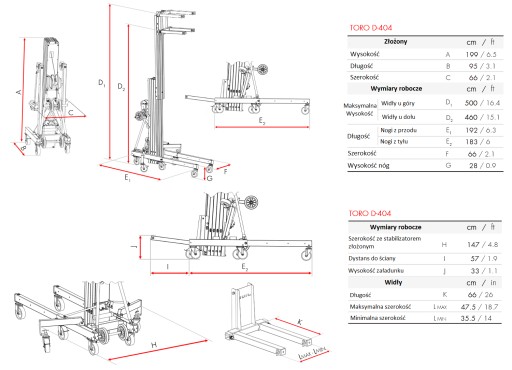

DANE TECHNICZNE TORO D-404

• Maksymalna wysokość podnoszenia (widły w górę) 5,00 m
• Maksymalna wysokość podnoszenia (widły w dół) 4,60 m
• Maksymalne obciążenie 420 kg
• Wysokość po złożeniu 1,99 m
• Wysokość ładunku 30 cm
• Podnośnik 2 w 1 Przednie lub tylne nogi (w zestawie)
• Podnośniki śrubowe na stabilizatorach bocznych i nogach
• W zestawie boczne ramiona stabilizujące
• Nogi teleskopowe w zestawie
• Systemy bezpieczeństwa System IPB (wewnętrzny hamulec wahadłowy) + system MSU
• Wciągarka z hamulcem BULL500 – podwójny uchwyt
• Transport Wyposażony w 12 kół
• Składany uchwyt ręczny z kołami Tak. Do transportu poziomego i załadunku w pojazdach
• Wymiary po złożeniu 95 x 66 x 199 cm
• Materiał Aluminium (stop EN AW 6082-T6) i stal
• Zgodność z normami 2006/42/CE
• Masa netto 171 kg
• Sekcje 3 – Wymiar profilu (szerokość): 208 mm

Podnośnik TORO D-404, który dzięki swoim komponentom ma solidną, ale lekką konstrukcję, jest certyfikowany do podnoszenia ładunków o masie do 420 kg na maksymalną wysokość 5,00 m.

Ten podnośnik do materiałów, z 3 aluminiowymi profilami masztu podnoszonymi za pomocą systemu kół pasowych, jest dostarczany ze wszystkimi niezbędnymi komponentami i akcesoriami do jego użytkowania: bocznymi nogami stabilizującymi z niwelatorami, widłami, wciągarką z podwójnym uchwytem, kołami do manewrowania w pionie i poziomie itp.

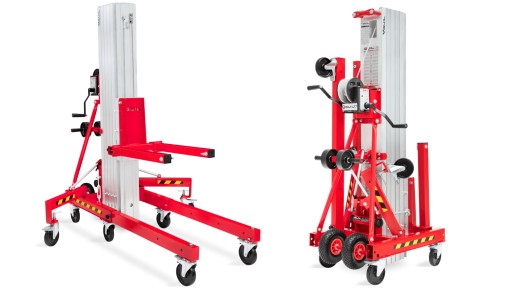

Nasze podnośniki mają specjalną konstrukcję, która pozwala na umieszczenie nóg zarówno z przodu, jak i z tyłu wieży, aby móc używać jej równo ze ścianą lub przestrzenią roboczą. Nogi te są wyposażone w kółka z regulacją wysokości. (Uwaga: dostępny jest uchwyt przeciwwagi i obciążniki)

Podnośnik jest wyposażony we wciągarkę z automatycznym hamulcem (nr ref.: BULL500/2), która zatrzymuje i utrzymuje ładunek na żądanej wysokości; po zwolnieniu uchwytów automatyczny hamulec utrzymuje ładunek w miejscu.

Wciągarka ma dwie zdejmowane korby, dzięki czemu wieża nie może być używana przez nieupoważniony personel, a także oszczędza miejsce na transport i przechowywanie windy.

Dzięki specjalnej konstrukcji umożliwiającej łatwy załadunek do pojazdów, prostemu pozycjonowaniu podnoszonego ładunku oraz szybkiej i łatwej konfiguracji, podnośnik ten jest uważany za jedną z najbardziej funkcjonalnych wież na rynku.

PODNOŚNIK TOWAROWY TORO D – ZALETY

• Wytrzymałe, a jednocześnie lekkie i kompaktowe podnośniki, przeznaczone do prac wymagających dużego udźwigu.
• Maksymalna stabilność, bezpieczeństwo i wytrzymałość.
• Wieże TORO mogą być obsługiwane przez jedną osobę. Oszczędność czasu = wzrost produktywności.
• Kompaktowa i lekka konstrukcja ułatwiająca obsługę. Dostęp do korytarzy i pojedynczych drzwi.
• Podnośniki TORO mogą być ręczne lub elektryczne, przy zakupie systemu „ELECTRIC” (sprzedawanego oddzielnie).
• Szybka i łatwa konfiguracja bez użycia narzędzi. Brak luźnych części.
• Teleskopowe, zdejmowane nóżki pozwalają w razie potrzeby zbliżyć podnośnik do ściany.
• W celu szybkiego, łatwego i bezpiecznego podnoszenia podnośnika jest on wyposażony w dwuramienną automatyczną wciągarkę z hamulcem, która zatrzymuje i utrzymuje ładunek na żądanej wysokości.
• Podnośnik jest wyposażony w neodymowe magnetyczne kołki blokujące (zapobiegające zgubieniu).
• Maksymalna wszechstronność. Szeroka gama dostępnych akcesoriów i adapterów spełnia wszystkie potrzeby związane z podnoszeniem.
• Może być stosowany w instalacjach przemysłowych i domowych, zarówno do użytku wewnętrznego, jak i zewnętrznego.

PODNOŚNIK TORO D – SYSTEMY BEZPIECZEŃSTWA

Podnośniki Towarowe TORO D-404 są produkowane przy użyciu najbardziej zaawansowanej technologii, przy starannym doborze surowców i ścisłej kontroli jakości podczas całej procedury produkcyjnej. W ten sposób gwarantujemy maksymalne bezpieczeństwo i trwałość, spełniając przez cały czas wymagania dotyczące lekkości, wytrzymałości i zwrotności niezbędne do bezpiecznego podnoszenia ciężkich ładunków.

Podnośniki TORO D-404 są wyposażone w dwa systemy bezpieczeństwa gwarantujące maksymalną niezawodność i wytrzymałość podczas całego procesu podnoszenia i opuszczania:

Automatyczna wciągarka z hamulcem Ref. BULL500/2

Automatyczny układ hamulcowy zatrzymuje i utrzymuje ładunek na żądanej wysokości: po osiągnięciu żądanej wysokości, puszczając uchwyty wciągarki, układ hamulcowy automatycznie zatrzymuje i utrzymuje ładunek w miejscu.

System IPB

Wewnętrzny system hamulca wahadłowego (IPB): Składa się z wewnętrznego systemu wahadłowego, który jest automatycznie aktywowany na każdej sekcji masztu w przypadku nagłego upadku, który można łatwo odblokować za pomocą spustu na każdym profilu (system MSU).

System MSU

System odblokowywania sekcji masztu (MSU): Każdy maszt posiada zewnętrzny wyzwalacz, który umożliwia użytkownikowi odblokowanie poszczególnych profili po aktywacji hamulca wahadłowego.

Podnośniki TORO D-404 spełniają wymagania systemu jakości określone w europejskich przepisach i regulacjach oznaczonych normą 2006/42/CE.

Podnośnik Towarowy TORO D-404 – WYPOSAŻENIE

W PEŁNI WYPOSAŻONE wieże: są dostarczane ze wszystkimi komponentami i akcesoriami niezbędnymi do ich natychmiastowego użycia (Uwaga: adaptery ACT nie są dołączone). Standardowo wyposażone w następujące elementy:

• Składane nogi stabilizujące, wyposażone w regulowane kółka do poziomowania.
• Zdejmowane, regulowane i odwracalne widły ładunkowe.
• Zdejmowane nogi o konstrukcji teleskopowej, wyposażone w regulowane koła do poziomowania.
• 12 wytrzymałych kół do manewrowania w pionie i poziomie oraz do załadunku na pojazdy.

BOCZNE NOGI STABILIZUJĄCE

Podnośnik jest standardowo wyposażony w dwie składane i regulowane nogi stabilizujące, które zapewniają większą stabilność ładunku i idealne ustawienie wieży. Stabilizatory są wyposażone w dwa kółka skrętne z hamulcem (Ø 150 mm), wyposażone w ŚRUBY POZIOMUJĄCE.

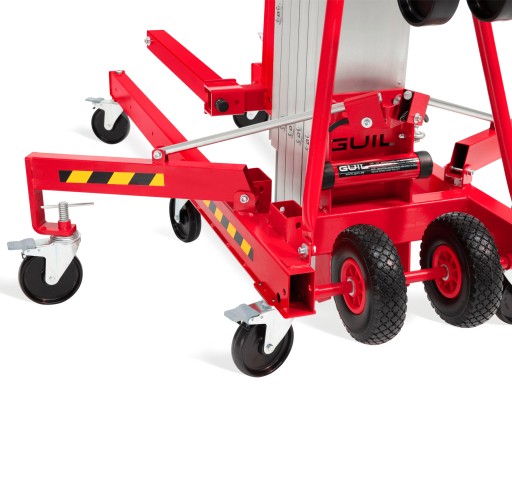

PODSTAWA

Kompaktowa podstawa o wymiarach 900 x 640 mm wykonana z wytrzymałej stali i wykończona podwójną warstwą teksturowanej powłoki proszkowej (epoksydowej) do użytku na zewnątrz.

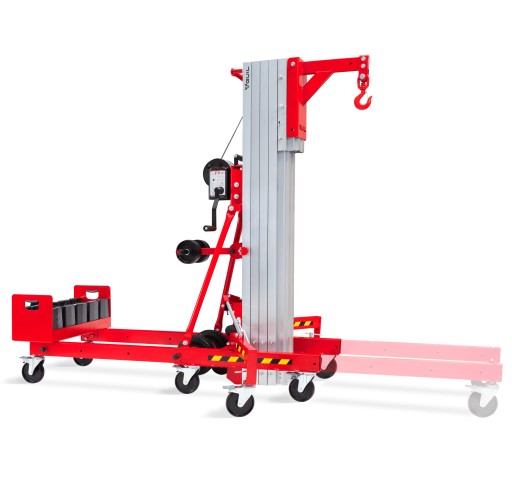

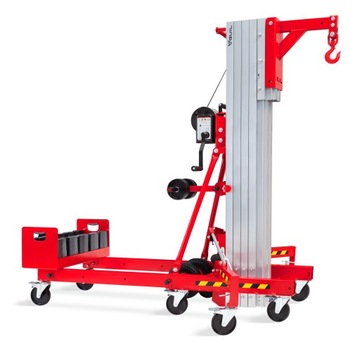

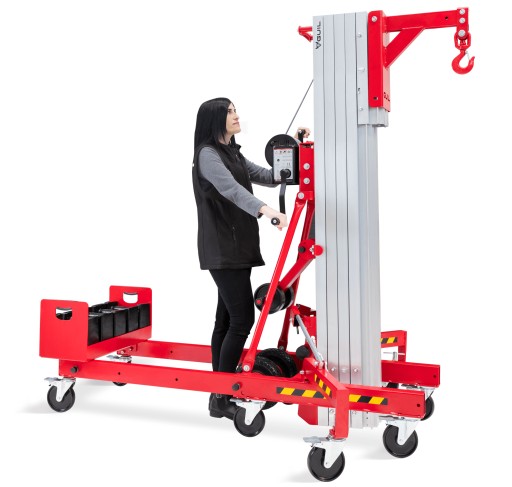

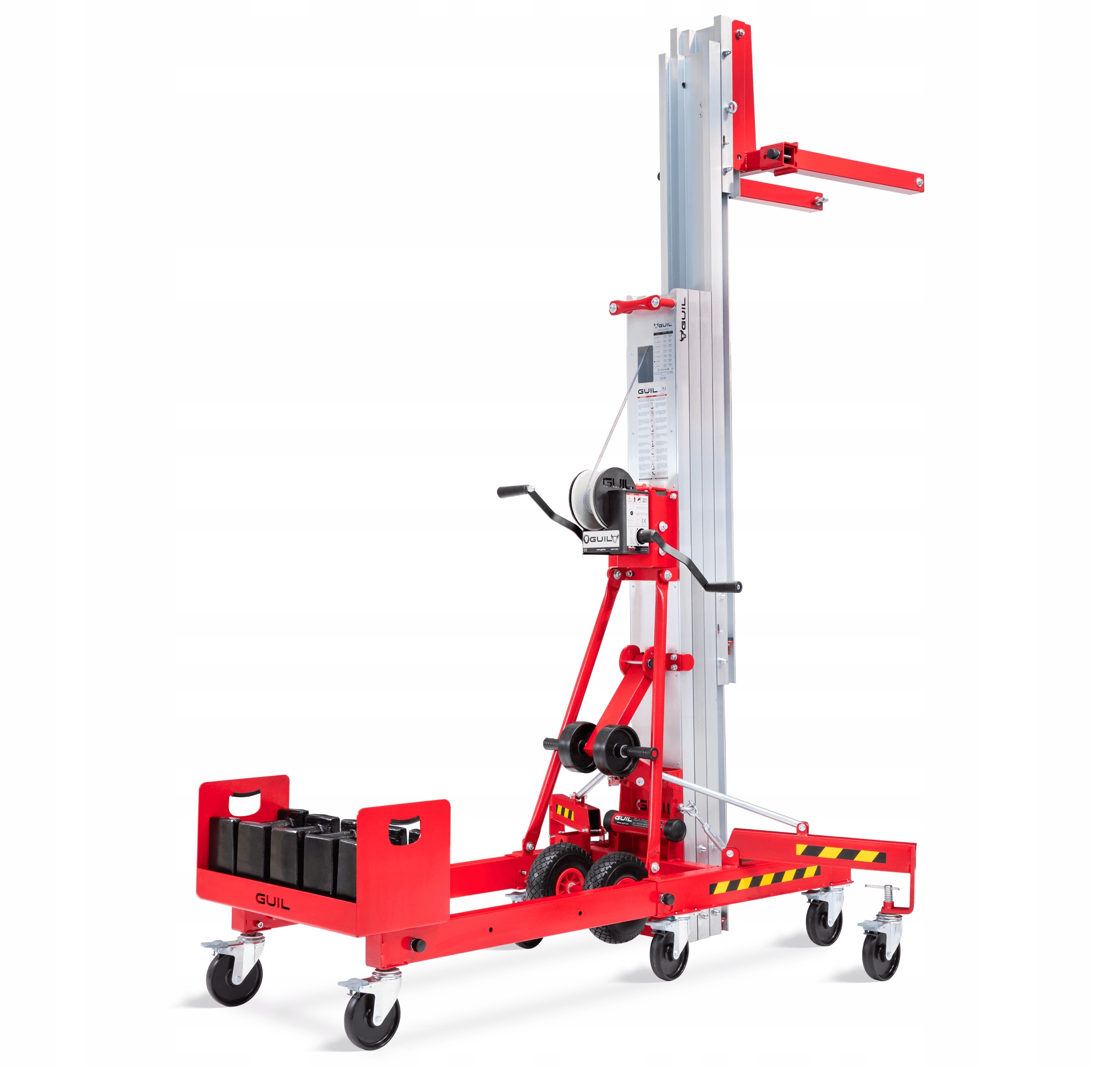

Podstawa jest specjalnie zaprojektowana tak, aby nogi można było umieścić zarówno z przodu, jak i z tyłu wieży, co daje możliwość użycia jej równo ze ścianą lub przestrzenią roboczą, jeśli zajdzie taka potrzeba. Uwaga: Uchwyt przeciwwagi i obciążniki dostępne dla tej funkcji. Ta specjalna funkcja sprawia, że nasze podnośniki TORO D-Range są jednymi z najbardziej funkcjonalnych modeli na rynku (2 wieże w 1).

Podstawa jest standardowo wyposażona w następujące elementy:

– Dwie teleskopowe nogi, regulowane w 4 pozycjach, wyposażone w magnetyczne kołki blokujące (zapobiegające zgubieniu). Nogi te mają 2 obrotowe koła Ø150 mm z wrzecionami poziomującymi do wypoziomowania podnośnika. (Uwaga: nogi posiadają system blokujący do blokowania/odblokowywania podnośnika śrubowego).

– Dwa stalowe usztywnienia masztu, które pełnią dwie główne funkcje:

Zwiększenie wzmocnienia strukturalnego. Chronią aluminiowe sekcje masztu.

– Cztery obrotowe koła Ø150 mm, dwa z hamulcami.

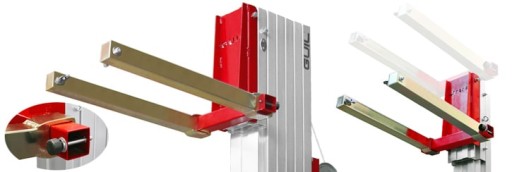

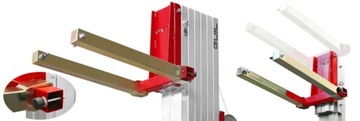

WIDŁY

TORO D-404 jest standardowo wyposażony we wzmocnione stalowe widły o wymiarach 660 x 60 x 60 mm i magnetyczne sworznie blokujące, które zapewniają szybką konfigurację i zapobiegają zgubieniu.

Widły mają trzy podstawowe cechy:

• Specjalna odwracalna konstrukcja; aby móc ustawić je na dwóch różnych wysokościach, uzyskując większą wysokość po pełnym rozłożeniu.
• Regulowana konstrukcja; aby dostosować się do różnych rozmiarów ładunku.
• Widły można zdemontować; dla wygodniejszego transportu i przechowywania wieży.

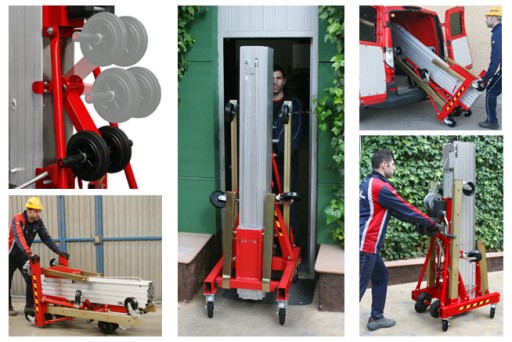

Podnośnik Towarowy TORO D-404 – TRANSPORT

Podnośniki TORO D-404 są standardowo wyposażone w 12 wytrzymałych kół i są przeznaczone do transportu zarówno w pionie, jak i w poziomie:

– Do manewrowania w pionie podstawa jest wyposażona w 8 wytrzymałych kół obrotowych (Ø150 mm):

> 4 koła skrętne z hamulcami na podstawie.

> 2 koła obrotowe z wrzecionami poziomującymi, znajdujące się na nogach teleskopowych.

> 2 nogi obrotowe z hamulcem i wrzecionami poziomującymi, znajdujące się na bocznych nogach stabilizujących.

– Do manewrowania w poziomie oraz szybkiego i łatwego załadunku na pojazdy wieże są wyposażone w cztery wytrzymałe koła:

> 2 koła z tyłu podstawy, które służą do przechylania wieży z powrotem do pozycji poziomej. (Ø260 mm)

> 2 koła z tyłu wieży na uchwytach do manewrowania (składane w trzech pozycjach), które chronią ją przed ewentualnymi uderzeniami (Ø150 mm).

Uwaga: Wszystkie kółka są specjalnie zaprojektowane do delikatnych podłóg (niebrudzące).

W SERII podnośników TOWAROWYCH TORO „D” znajduje się 7 modeli (3 o kompaktowej konstrukcji z oznaczeniem C – 1,6m wysokości po złożeniu)

SPRAWDŹ –> TORO D-401 (maksymalne obciążenie: 440 kg / maksymalna wysokość: 3,55 m)

SPRAWDŹ –> TORO D-402/C (maksymalne obciążenie: 420 kg / maksymalna wysokość: 3,85 m)

SPRAWDŹ –> TORO D-403/C (maksymalne obciążenie: 400 kg / maksymalna wysokość: 5 m)

SPRAWDŹ –> TORO D-404 (maksymalne obciążenie: 420 kg / maksymalna wysokość: 5 m)

SPRAWDŹ –> TORO D-405/C (maksymalne obciążenie: 350 kg / maksymalna wysokość: 6 m)

SPRAWDŹ –> TORO D-406 (maksymalne obciążenie: 400 kg / maksymalna wysokość: 6,5 m)

SPRAWDŹ –> TORO D-407 (maksymalne obciążenie: 350 kg / maksymalna wysokość: 8 m)

Dzięki dużemu udźwigowi, szerokiej gamie możliwych zastosowań, kompaktowej i zwrotnej konstrukcji oraz prostej obsłudze, podnośniki materiałowe TORO są idealnym narzędziem do każdego rodzaju pracy ręcznej.
