STÓŁ OBROTOWY PODZIAŁOWY 150mm,tarczki,konik

STÓŁ PODZIAŁOWY 150

Nr. kat. 10903 + 10909

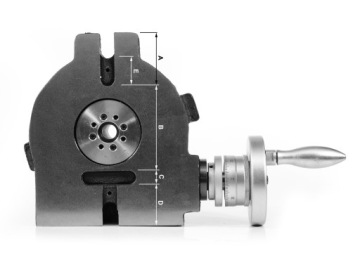

Stół obrotowy Średnica: 150 mm (6 ")

Całkowita wysokość: 82 mm (3-1 / 4")

Wysokość w pionie od podstawy do osi stołu 100 mm

Przekładnia 1:90 co oznacza, że  90 obrotów korbką  oznacza jeden obrót  stołu (360 stopni)

Skala  360 stopni,

Otwór  2 MT 2

Smarowniczki  do olejowania dla bezpośredniego smarowania urządzenia  dla dłuższej żywotności

Do stosowania z  mocowaniem  w pozycji poziomej jak i pionowej.

Zestaw zawiera  :

-  Stół podziałowy,

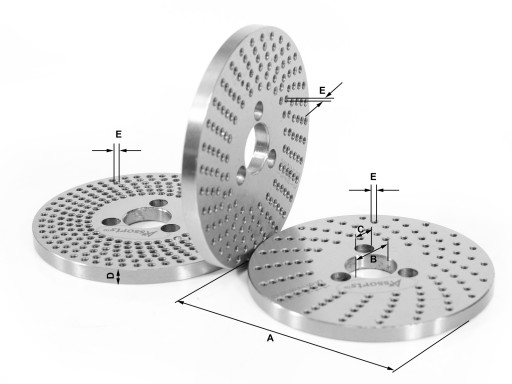

- 3  tarczki podziałowe,

- konik ,

WYMIARY :

A - 342mm

B - 73mm

C - 17mm

D - 74mm

E - 210mm

F - 16mm

G - 60mm

H - 59mm

I - 15,2mm

J - 72,5mm

K - 97mm

A -  63,8mm

B - 88mm

C -  15,7mm

D - 43,5mm

E - 33,4mm

A - 164mm

B  -77,5mm

C - 78mm

D - 21,4mm

E - 12,8mm

F - 28,7mm

G - 15,2mm

A - 52 mm

B - 10,8mm

C  - 1,26mm

D - 17-17,6mm

A - 100,1mm

B - 20,1mm

C - 6mm

D - 6,95mm ;  7,0mm ;  7,3mm

E - 2,72mm  -    2,93mm

A - 18,5mm

B - 76  do 110 mm

C - 47mm

A - 136,5mm

B - 107,5mm

C - 17,5mm

D - 95,7mm

E - 65mm

F - ruchomy wymiar

G-  16mm
