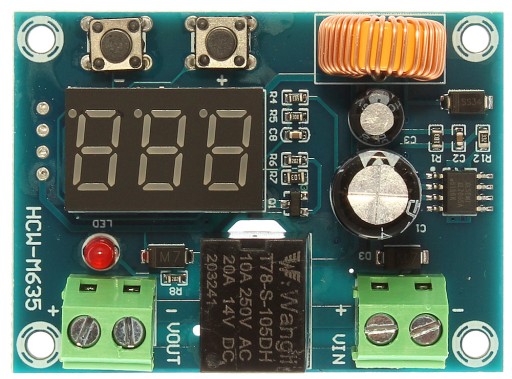

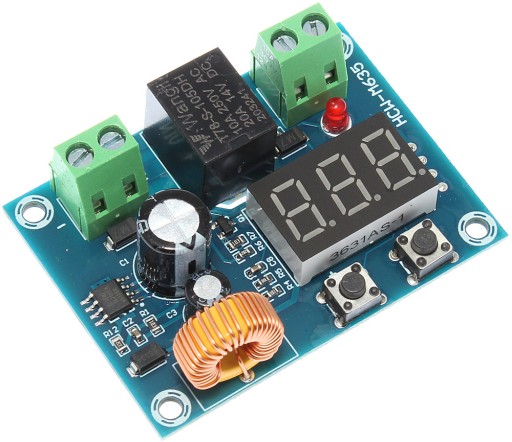

Moduł Zabezpieczenia Akumulatora Przed Nadmiernym Rozładowaniem

AKTUALNE DOSTAWY TO WERSJA XH-M609

Moduł zabezpiecza Akumulator / Ogniwo / Baterię przed nadmiernym rozładowaniem np w systemach awaryjnego zasilania , alarmowych, oświetleniu / lodówki z akumulatora itp.

Programowanie modułu dla prawidłowego zabezpieczenia akumulatora PB 12V:

Nowa wersja:

• Długie przytrzymanie przycisku lewego = kalibracja napięcia - ustawiamy napięcie zgodnie z multimetrem ( jeżeli na akumulatorze zmierzone jest 12,4V - ustawiamy w tej pozycji 12,4V ), lub pozostawiamy bez zmian jeżeli napięcie na wyświetlaczu jest odpowiednie z napięciem akumulatora
• Długie przytrzymanie przycisku Prawego - ustawienie opóźnienia ponownego załączenia procesu rozładowania ( załączenia przekaźnika w module ) - 0...100 minut.
• dwukrotne szybkie wciśnięcie Lewego przycisku:Ustaw napięcie Wyłączenia Przekaźnika ( patrz niżej )
• dwukrotne szybkie wciśnięcie Prawego przycisku:Ustaw napięcie Włączenia Przekaźnika ( patrz niżej )

Ustaw napięcie Wyłączenia Przekaźnika gdy napięcie na akumulatorze spadnie poniżej 11V DC ( poniżej tej wartości na wyjściu VOUT zniknie napięcie) - Naciśnij krótko Lewy przycisk (+) na wyświetlaczu pojawi się napięcie Wyłączenia-> naciśnij dwukrotnie (+), gdy kropka pomiędzy cyframi zacznie mrugać ustaw odpowiednie napięcie wyłączenia przyciskami + i - : w tym przypadku 11V DC -> odczekaj 3 sekundy,aż kropka na wyświetlaczu przestanie mrugać

Ustaw napięcie Włączenia przekaźnika: Napięcie ustawia się przez podanie odpowiedniej wartości X Przykład:

Napięcie Wyłączenia Przekaźnika ustawione zostało na 11V, a przekaźnik ma załączać się przy napięciu 12V - wartość X = 12V-11V; X= 1V

Ustaw napięcie Włączenia przekaźnika, gdy napięcie na akumulatorze wzrośnie powyżej 12V DC ( powyżej tej wartości na wyjściu VOUT pojawi się napięcie) - Naciśnij krótko Prawy przycisk ( - ) na wyświetlaczu pojawi się wartość X-> naciśnij dwukrotnie ( - ), gdy kropka pomiędzy cyframi zacznie mrugać ustaw odpowiednie napięcie wyłączenia przyciskami + i - : w tym przypadku 1V DC -> odczekaj 3 sekundy,aż kropka na wyświetlaczu przestanie mrugać

Zaprogramowany w ten sposób moduł działa w następujący sposób :

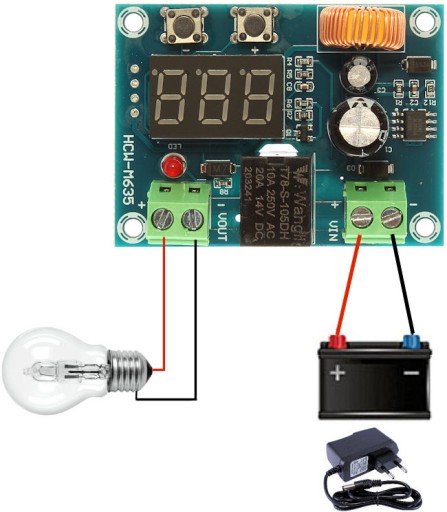

Gdy napięcie na akumulatorze spadnie poniżej 11V :przekaźnik wyłączy się: na wyjściu VOUT zniknie napięcie zniknie napięcie ( przykładowa żarówka zgaśnie )

Po podłączeniu ładowarki do Akumulatora / Ogniwa / Baterii, gdy napięcie wzrośnie do 12V przekaźnik włączy się ( przykładowa żarówka będzie świecić ), podczas wzrastania napięcia ( max 36V DC ) przekaźnik będzie przez cały czas włączony.

Przy tym ustawieniu pomiędzy napięciami 11V i 12V w trakcie ładowania na VOUT nie pojawi się napięcie. Jeżeli jest to niepożądana sytuacja należy ustawić wartość X=0.5 wtedy już od 11,5V podczas ładowania przekaźnik będzie załączony ( napięcie pojawi się na wyjściu VOUT )

Po odłączeniu ładowarki napięcie zacznie spadać, po spadku do 11V przekaźnik wyłączy się, na wyjściu VOUT zniknie napięcie

Moduł Pamięta Ustawienia Po Zaniku Napięcia

• W zależności od dostawy wyświetlane napięcie jest o 0,1V-0,5V niższe - nie wpływa to na funkcjonalność, należy jednak o tym pamiętać podczas ustawiania napięć włączania/wyłączania przekaźnika
• Zasilanie modułu: 5V - 36V DC
• Detekcja napięcia Akumulatora / Ogniwa / Baterii : 5V - 36V
• Dokładność detekcji napięcia: +/- 0.5V
• Dioda LED sygnalizująca Pracę Przekaźnika ( Napięcie na wyjściu VOUT )
• Maksymalne Obciążenie styków przekaźnika : 10A 14V DC
• Wymiary 57mm x 42mm x 18mm

Prąd pobierany przez moduł:

• Przekaźnik załączony: 0,08A
• Przekaźnik wyłączony: 0,01A
