РАЗБЛОКИРОВКА РЕЛЕ ВРЕМЕНИ AWZ525 1с-5мин

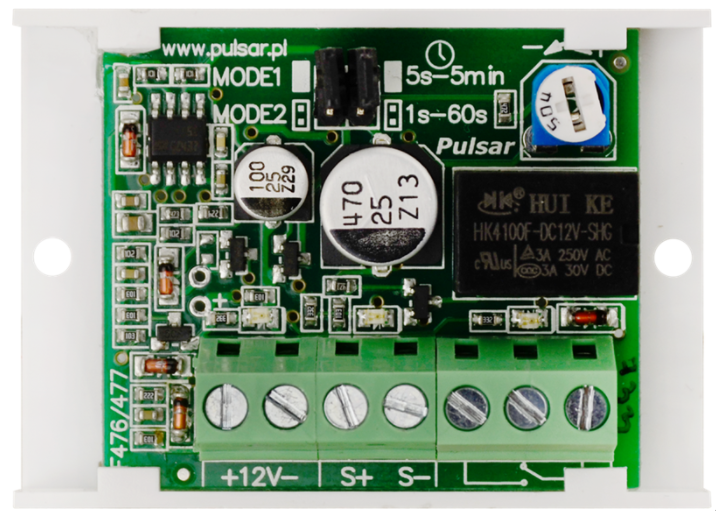

Moduł przekaźnika czasowego Pulsar AWZ525, cewka 10÷14V DC, przekaźnik C/NC/NO 50V AC / 30V DC max. 1A

W zestawie:

• moduł przekaźnika czasowego Pulsar AWZ525 – 1 szt.

Instrukcja do pobrania w sekcji "dodatkowe informacje" na dole strony.

Moduł przekaźnika czasowego Pulsar AWZ525 umożliwia przedłużenie krótkiego impulsu wyzwalającego o czas ustawiony za pomocą potencjometru. Może pracować w 2 trybach:

• przedłużanie czasu od chwili pojawienia się impulsu lub
• przedłużanie czasu od chwili zaniku sygnału wyzwalającego.

Zakres odmierzanych czasów znajduje się w przedziale 1 sek. - 5 minut.

Można go zastosować do wydłużenia krótkich impulsów sterujących (np. pracą rygli, zwór elektromagnetycznych), a także do wykonania przejścia w projektach kontroli dostępu, z logicznymi zależnościami od stanu: kontrolera, czujnika otwarcia drzwi (kontaktrona), przycisku wyjścia itp.

Specyfikacja techniczna:

• ilość przekaźników: 1
• wejście S+ : sterowanie 10÷14V DC
• wejście S- : sterowanie 0V (GND)
• zakresy czasowe: zakres 1 (1s ÷ 60 s), zakres 2 (5s ÷ 5 min)
• max. napięcie łączeniowe: 50V AC / 30V DC
• styki przekaźnika: C/NC/NO
• max. prąd łączeniowy: 1A
• max. rezystancja styku: <100 mOhm
• sygnalizacja optyczna: diody LED
• warunki pracy: II kl. środowiskowa, -10 st. C ... +40 st. C, wilgotność względna 20% - 90% bez kondensacji
• montaż: taśma montażowa lub wkręt montażowy x2 (otwory Ø3 mm)
• złącza: Ø 0,51÷2,05 (AWG 24-12)
• napięcie zasilania: 10÷14V DC
• pobór prądu: 5 mA / 25 mA (przekaźnik nieaktywny / aktywny) (± 5%)
• wymiary: 59 x 43 x 21 mm
• waga: 0,03 g (netto)
