Miernik grubości lakieru GL-PRO-SMART-FAZ

z zaawansowaną aplikacją na systemy Android i iOS

──────────────────────────────────────────

Pomiar grubości lakieru na samochodowych blachach stalowych, stalowych ocynkowanych i aluminiowych. Wykrywanie cynku na stali. Asystent pomiaru. Sonda kulista - pomiar na krzywiznach. Obudowa pistoletowa.

Miernik z możliwością połączenia z telefonem z systemem Android 6 lub wyższym oraz iOS w wersji 14.1 lub wyższym, na którym zainstalowano aplikację GL-SMART.

Zalety oferty:

• aplikacja GL-SMART
• miernik prosto od producenta
• najnowsze oprogramowanie - produkcja 2023
• każdy miernik testowany przed wysyłką przez producenta
• w zestawie dobrej jakości baterie + wysokiej jakości pokrowiec
• otrzymujesz kompletny zestaw: miernik, instrukcję, baterie, płytki kalibracyjne, markowe etui
• nasze mierniki są ciągle ulepszane, uczestniczymy m.in. w seminariach naukowych organizowanych przez Politechnikę Śląską, które są cenną kopalnią wiedzy na temat motoryzacji i inżynierii materiałowej; współpracujemy z kadrą naukową

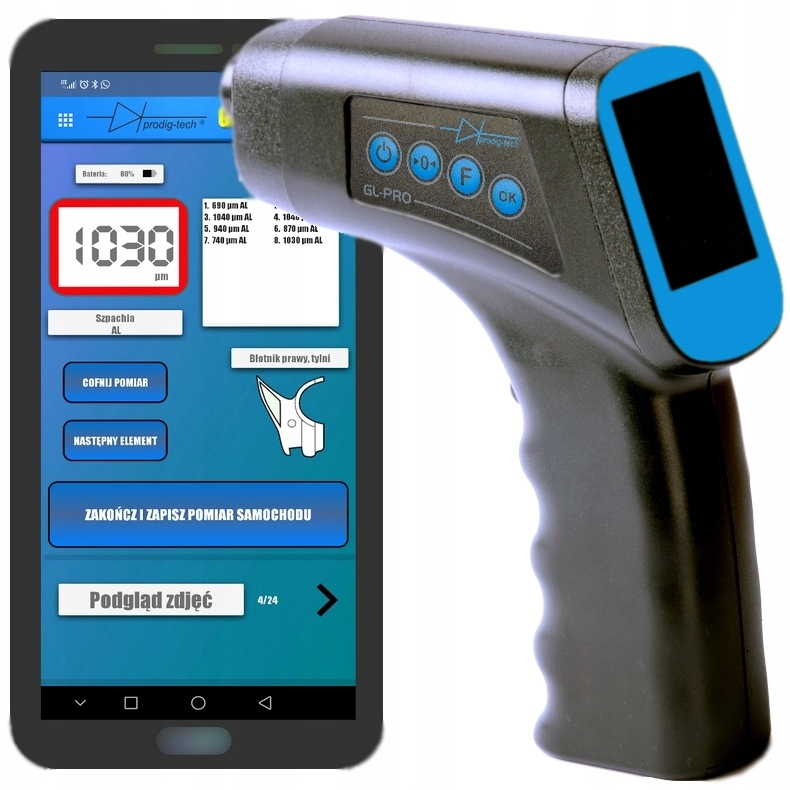

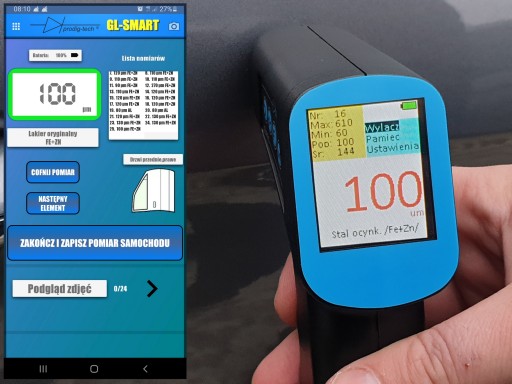

Zamień swój telefon w miernik grubości lakieru

Mierniki grubości lakieru serii SMART umożliwiają połączenie z telefonem za pomocą bluetooth. Dzięki aplikacji GL-SMART otrzymujemy szereg dodatkowych funkcji, które nie są dostępne dla standardowych mierników grubości lakieru.

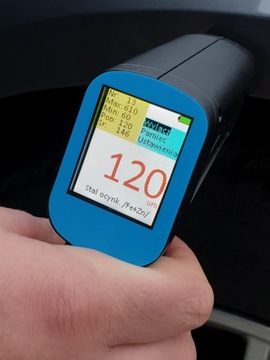

Miernik można obsługiwać również bez telefonu, ponieważ ma wbudowany wyświetlacz LCD.

Podstawowe cechy przyrządu:

• współpraca z aplikacją GL-SMART (Android, iOS);
• sonda sprężysta, zakończona kulistym punktem pomiarowym;
• pomiar na blachach stalowych i aluminiowych (automatyczne wykrywanie);
• automatyczne wykrywanie cynku (Zn) na blasze stalowe;
• automatyczne wykrywanie podłoża;
• zakres pomiarowy 0-2000μm;
• podziałka 1μm dla Fe, 5μm dla nFe lub 10μm dla Fe, 10μm dla nFe - wybór w MENU
• 3 tryby pracy: pomiar ciągły, zatrzymanie pomiaru (HOLD 1), zamrożenie pomiaru (HOLD 2);
• statystyka pomiarów (ilość, maksymalny, minimalny, średnia, poprzedni);
• pamięć pomiarów 960 pozycji;
• asystent pomiaru® dla motoryzacji (DIODA LED);
• kalibracja (za pomocą płytek i wzorca grubości);
• sygnalizacja dźwiękowa;
• zasilanie: dwie baterie alkaliczne AA (R6).

Uwaga. Aplikacja po uruchomieniu lub po wybraniu danej funkcji może poprosić o pozwolenie na dostęp do lokalizacji oraz do aparatu i multimediów. Pozwolenie na dostęp do lokalizacji jest niezbędne dla pracy Bluetooth 4 LE, jest to wymóg techniczny systemu Android. Nie pobieramy żadnych informacji na temat lokalizacji telefonu.

* Telefon nie znajduje się w zestawie. Na zdjęciach przedstawiono telefon w celu zaprezentowania możliwości aplikacji i miernika.

Nowoczesność

Mierniki serii GL-PRO-SMART są rozwiązaniami opartymi na nowoczesnych 32-bitowych procesorach. Dzięki temu otrzymano szybki i dokładny pomiar realizowany za pomocą 12-bitowego przetwornika.

Dzięki aplikacji GL-SMART otrzymujemy szereg nowych funkcji, które są niedostępne dla innych mierników.

W miernikach zastosowano nowatorską konstrukcję sondy pomiarowej, która umożliwia pomiar punktowy na materiałach ferromagnetycznych i niemagnetycznych (w zależności od wersji), automatycznie rozpoznając badany materiał oraz informując na wyświetlaczu o rodzaju materiału. Sonda zakończona jest tzw. kulką.

Cechą wyróżniającą mierniki GL-PRO-SMART-FAZ jest automatyczne rozpoznawanie czy blacha ferromagnetyczna jest pokryta warstwą cynku lub czy jest nieocynkowana. Ma to duże znaczenie podczas pomiaru na samochodzie – ujawni nam to, które elementy karoserii były wymienione na tańsze nieocynkowane. Sonda została całkowicie przez nas opracowana.

Miernik posiada funkcję kalibracji na wzorcach grubości (dołączone do zestawu).

Aplikacja GL-SMART

Aplikacja GL-SMART opracowana dla systemu Android oraz iOS umożliwia połączenie z miernikiem lakieru serii SMART. W zależności od modelu miernika otrzymujemy szereg nowych funkcji, które są niedostępne dla standardowych mierników. Aplikacja obecnie działa na systemie Android w wersji 6 lub wyższej oraz na systemie iOS w wersji 14.1 lub wyższej. Aktualizacje aplikacji udostępniane przez producenta są bezpłatne. Zaletą aplikacji jest to, że cały czas będzie dopracowywana i rozbudowywana. Aplikację GL-SMART można pobrać ze sklepu Google Play oraz App Store.

Możliwości aplikacji po połączeniu z miernikiem GL-PRO-SMART-FAZ (stan na dzień 14.12.2020)

System Android 6 lub wyższy:

• pomiar podstawowy;
• pomiar rozszerzony z zapisem pomiarów z podziałem na rodzaj blachy (stalowa, aluminiowa, stalowa ocynkowana);
• pomiar profesjonalny z pomiarem poszczególnych elementów karoserii + słupków z podziałem na rodzaj blachy (stalowa, aluminiowa, stalowa ocynkowana);
• możliwość wykonania 24 zdjęć dla każdego samochodu;
• generowanie raportów z pomiarami i informacjami dodatkowymi takimi jak marka, rejestracja, VIN, uwagi, itp.;
• eksport raportów do pliku PDF;
• Asystent Pomiaru ®;
• aplikacja jest cały czas rozwijana, cały czas będzie rozbudowywana o kolejne funkcje, aktualizacje zawsze będą darmowe.

System iOS 14.1 lub wyższy:

• pomiar podstawowy;
• pomiar rozszerzony z zapisem pomiarów z podziałem na rodzaj blachy (stalowa, aluminiowa, stalowa ocynkowana);
• pomiar profesjonalny z pomiarem poszczególnych elementów karoserii + słupków z podziałem na rodzaj blachy (stalowa, aluminiowa, stalowa ocynkowana);
• możliwość wykonania 24 zdjęć dla każdego samochodu;
• generowanie raportów z pomiarami i informacjami dodatkowymi takimi jak marka, rejestracja, VIN, uwagi, itp.;
• eksport raportów do pliku PDF;
• Asystent Pomiaru ®;
• aplikacja jest cały czas rozwijana, cały czas będzie rozbudowywana o kolejne funkcje, aktualizacje zawsze będą darmowe.

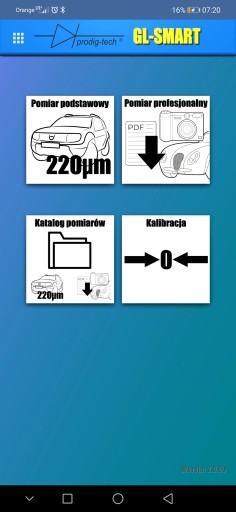

Aplikacja GL-SMART jest intuicyjna w obsłudze. Po uruchomieniu wyświetlony zostanie pulpit główny, który umożliwia wybranie jednej z opcji:

• pomiar podstawowy;
• pomiar profesjonalny;
• katalog pomiarów;
• kalibracja.

Uwaga. Aplikacja po uruchomieniu lub po wybraniu danej funkcji może poprosić o pozwolenie na dostęp do lokalizacji oraz do aparatu i multimediów. Pozwolenie na dostęp do lokalizacji jest niezbędne dla pracy Bluetooth 4, jest to wymóg techniczny systemu Android. Nie pobieramy żadnych informacji na temat lokalizacji telefonu.

Pomiar podstawowy

Po wybraniu tej funkcji zostanie wyświetlona lista wykrytych mierników – należy wybrać jeden z nich. Aplikacja wejdzie do trybu pomiaru w „widoku podstawowym”. Przełączając na „widok rozszerzony” pojawią się dodatkowe funkcje: tabela z listą pomiarów, wykres z pomiarami oraz możliwość zapisania pomiarów w katalogu pomiarów.W celu wykonania pomiaru należy dodatkowo w mierniku przejść do funkcji pomiarowej w MENU miernika. Po przyłożeniu miernika do karoserii pomiar zostanie wyświetlony na wyświetlaczu LCD miernika oraz w aplikacji GL-SMART.

Pomiar profesjonalny

Umożliwia pomiar z podziałem na poszczególne elementy karoserii. Zostanie wyświetlona grafika z rzutem samochodu rozłożonego na pojedyncze fragmenty. Po wybraniu danego fragmentu zostanie wyświetlony widok jak na zdjęciu po lewej stronie. Pomiar wykonujemy analogicznie jak opisano w funkcji „pomiar podstawowy”.

W trybie profesjonalnym dodatkowo istnieje możliwość zapisania pomiarów w formie raportu. Posiadając miernik w wersji GL-SMART-S istnieje możliwość wykonania 24 zdjęć dla każdego mierzonego pojazdu. W tym celu należy kliknąć w ikonkę aparatu w górnym prawym rogu aplikacji. Zdjęcia zostaną zapisane w katalogu wraz z pomiarem danego samochodu. Dla każdego badanego samochodu zdjęcia zapisywane są osobno.

Katalog pomiarów

Zawiera zapisane pomiary z podziałem na profesjonalne (ikonki z obramowaniem ciemno-niebieskim) oraz na podstawowe (ikonki z obramowaniem zielonym). Wybierając dany plik z pomiarem mamy mamy możliwość edycji danych takich jak marka, silnik, model, przebieg, dane przeprowadzającego pomiary, wnioski itp. Dodatkowo plik z pomiarem profesjonalnym posiada funkcję eksportu danych do pliku PDF w formie raportu.

Kalibracja

Wybierając tą funkcję istnieje możliwość skalibrowania miernika. Należy postępować zgodnie z komunikatami.

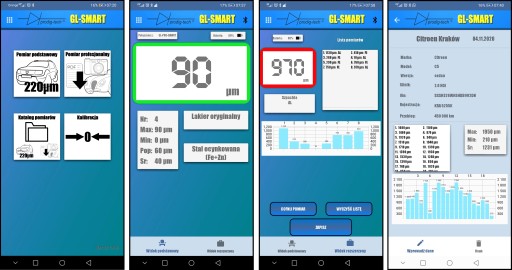

Widok na pulpit główny aplikacji (po lewej) oraz na tryb "pomiar podstawowy".

• pomiar ogólny bez wyboru elementów karoserii
• możliwość zapisu pomiarów wraz z danymi samochodu
• asystent pomiaru

Poniżej przykładowe zrzuty ekranu aplikacji GL-SMART przy współpracy z miernikiem GL-PRO-SMART-FAZ

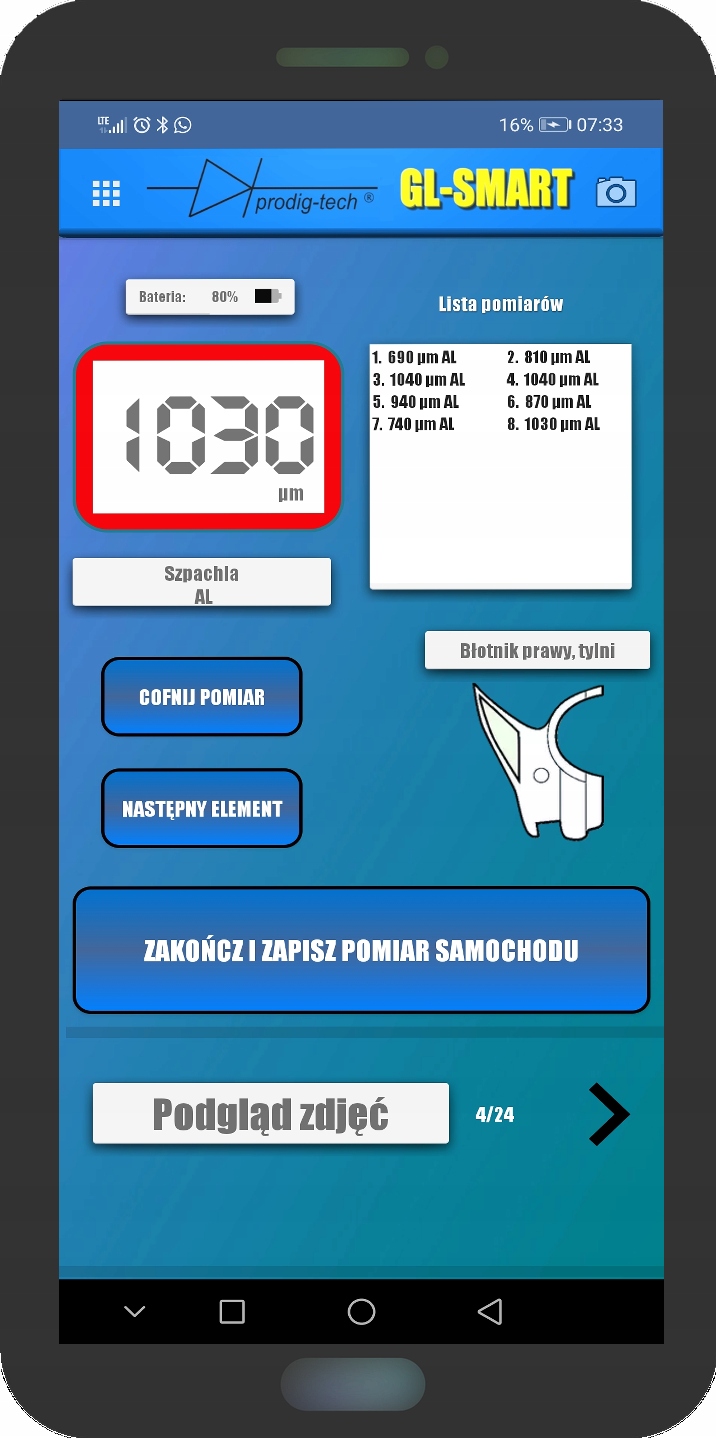

Widok na tryb "pomiar profesjonalny"

• pomiar na wybranych elementach karoserii
• pomiar na słupkach
• asystent pomiaru®
• możliwość zrobienia zdjęcia pojazdu
• zapisanie pomiarów w postaci raportu wraz z danymi pojazdu oraz innymi informacjami

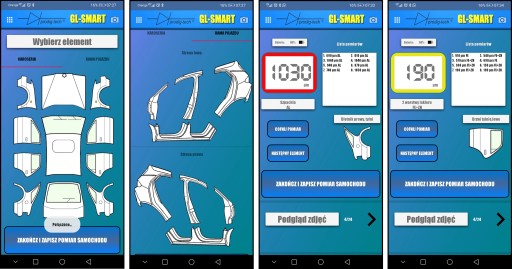

Poniżej przykładowe zrzuty ekranu aplikacji GL-SMART przy współpracy z miernikiem GL-PRO-SMART-FAZ

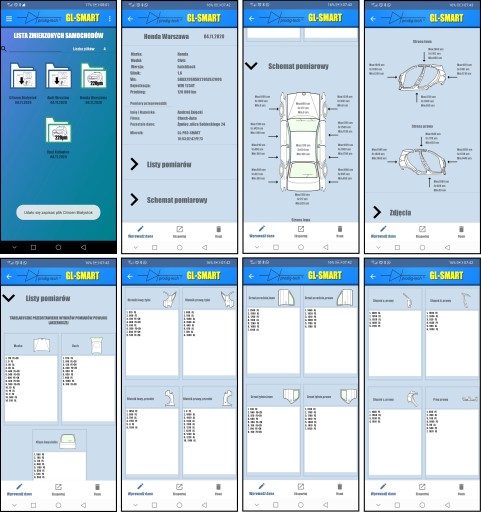

Podgląd zapisanych pomiarów

• podział na pomiary profesjonalne i podstawowe
• możliwość edycji raportów
• schemat pomiarowy
• eksport do pliku PDF

Poniżej przykładowe zrzuty ekranu aplikacji GL-SMART przy współpracy z miernikiem GL-PRO-SMART-FAZ

Przykładowe zrzuty protokołu pomiarowego wyeksportowanego do pliku PDF przez aplikację GL-SMART

Poniżej przykładowy podgląd widoku aplikacji dla systemu iOS w trybie ciemnym oraz jasnym

Funkcja ASYSTENT POMIARU®

Funkcja podpowiada oceniającemu samochód czy miał on naprawy blacharsko-lakiernicze.

Podczas dokonywania pomiarów miernik sygnalizuje za pomocą paska graficznego oraz napisów:

• pasek zielony – lakier prawidłowy;
• pasek żółty – druga warstwa lakieru;
• pasek czerwony - szpachla.

W aplikacji GL-SMART zastosowano rozwiązanie polegające na zmianie kolorów ramki z pomiarem:

• zielony – lakier prawidłowy;
• żółty – druga warstwa lakieru;
• czerwony – szpachla;

oraz dodatkowo wyświetlany jest komunikat tekstowy pod ramką.

Należy zaznaczyć, że funkcja ASYSTENT POMIARU® ma jedynie pomóc w interpretacji pomiarów, nie może ona być podstawą do jednoznacznej odpowiedzi na pytanie czy samochód miał naprawy blacharsko-lakiernicze. Niemniej jednak dużo osób dokonujących ocen samochodów nie wie tak naprawdę co dana grubość lakieru oznacza, dlatego powyższa funkcja ma w tym pomóc.

Wykrywanie cynku na blasze stalowej

Mierniki grubości lakieru GL-PRO-SMART-FAZ posiadają funkcję ułatwiającą wykrycie warstwy cynku na blachach stalowych. Jest to przydatna funkcja zwłaszcza przy poszukiwaniu używanego samochodu. Dosyć często w samochodach po kolizjach drogowych wymienia się cały element karoserii, np. błotnik. Taki element jeżeli jest nowy i zostanie polakierowany zgodnie ze sztuką to ciężko zweryfikować czy jest on oryginalny czy zamiennikiem dokonując tylko pomiaru grubości lakieru – wskazania mogą świadczyć, że element jest oryginalny fabryczny. Odpowiedniki elementów karoserii produkowane przez różne firmy często nie są pokryte warstwą cynku. Oczywiście, żeby udało się rozróżnić taki element to reszta auta musi być ze stali ocynkowanej, która zostanie wykryta przez miernik (wskazanie FeZn). Przykładowo, jeżeli na jednym błotniku otrzymamy wskazanie cynku a na drugim takiego wskazania nie będzie to może to oznaczać, że element był wymieniany.

Podczas pomiaru na takiej stali ocynkowanej, którą będzie wstanie wykryć miernik na wyświetlaczu zostanie przedstawiona informacja FeZn, a gdy dokonamy pomiaru na stali nieocynkowanej na wyświetlaczu otrzymamy informacje Fe.

Warstwa cynku musi być ciągła, musi być prawidłowo wykonana. Miernik może nie wykryć warstwy cynkowej wadliwej, spękanej, nieciągłej. Taka warstwa najczęściej nie spełnia swojej roli antykorozyjnej.

Funkcja wykrywania cynku działa do grubości lakieru+cynk około 300-400μm

Poniżej zdjęcia mikroskopowe warstwy cynku ze wskazaniem wykrywalnej przez miernik GL-PRO-SMART-FAZ

Na zdjęciu mikroskopowym wadliwa warstwa cynku

Miernik GL-PRO-SMART-FAZ nie wykryje takiej warstwy.

• widoczne pory i szczeliny
• cynk grudowaty, wadliwie wykonany

Na zdjęciu mikroskopowym prawidłowa warstwa cynku

Miernik GL-PRO-SMART-FAZ wykryje taką warstwę.

• widoczna ciągłość cynku

Funkcja HOLD

Funkcja pozwala na dokonanie pomiaru i zatrzymanie go. Funkcję HOLD można wyłączyć z poziomu MENU.

Mierniki posiada dwa tryby funkcji HOLD:

• HOLD 1 - zatrzymuje pomiar na wyświetlaczu do momentu oddalenia sondy od powierzchni;
• HOLD 2 - zatrzymuje pomiar do czasu kolejnego pomiaru.

Gdy funkcję HOLD wyłączymy miernik wykonuje pomiar ciągły.

Sygnalizacja dźwiękowa

Przydaje się zwłaszcza podczas dokonywania pomiaru z włączoną funkcją HOLD. Po dokonaniu pomiaru miernik informuje nas o tym fakcie krótkim sygnałem dźwiękowym. Sygnał dźwiękowy można wyłączyć z poziomu MENU.

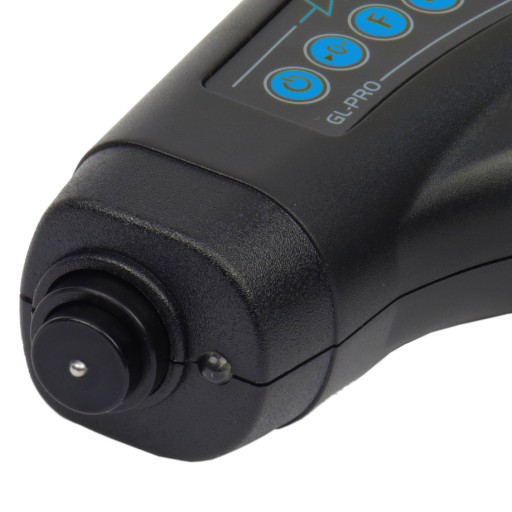

Sonda pomiarowa

• zakończona kulką umożliwiającą pomiar na krzywiznach
• dokładny pomiar
• wysoka jakość

Mierniki posiadają głowicę pomiarową zawieszoną sprężyście, która skonstruowana jest w ten sposób, że podczas dociskania sondy do badanej powierzchni, “wsuwa” się w obudowę sondy. Dzięki temu pomiar staje się dokładniejszy ze względu na bardziej równomierny docisk do badanej powierzchni. Niwelowane są również drgania ręki.

Kulka pomiarowa ułatwia pomiar na krzywiznach.

Czoło sondy wykonane jest z wysokiej jakości tworzywa, dzięki temu będzie służyć przez lata.

Funkcja kalibracji

• prosta kalibracja
• zestaw kalibracyjny w komplecie (płytka stalowa, płytka aluminiowa, wzorzec grubości)

Funkcja kalibracji - zerowania sprawia, że miernik będzie mierzył poprawnie w każdych warunkach, nawet po kilku latach użytkowania.

Przed pomiarami możesz miernik skalibrować i być pewnym, że pomiary będą prawidłowe.

Miernik posiada kompensację dzięki temu automatycznie kalibruje się, ale dokładna kalibracja możliwa jest zawsze za pomocą płytki kalibracyjnej.

Kalibracja + płytki kalibracyjne - bardzo ważna funkcja

• w miarę zużycia sondy (ścierania się) dzięki tej funkcji skompensujesz jej zużycie, Twoje pomiary nadal będą prawidłowe;
• naturalne starzenie elementów elektronicznych po jakimś czasie może spowodować błąd pomiarowy, który skorygujesz dzięki funkcji kalibracji i dołączonej płytki;
• duże zmiany temperatury mogą powodować błąd pomiarowy, który również skorygujesz dzięki funkcji kalibracji;
• to właśnie dzięki funkcji kalibracji wiesz czy Twój miernik mierzy poprawnie, a gdy odchyłka będzie duża to możesz ten błąd pomiarowy zlikwidować.

Firmowy pokrowiec

W zestawie eleganckie firmowe ETUI z wytłoczonym LOGO firmy Prodig Tech®.

Pokrowiec wykonany ze skóry ekologicznej.

W zestawie baterie

Do każdego miernika dodajemy gratis wysokiej jakości alkaliczne baterie AA.

Jakość produktu

Logo Prodig Tech® gwarantuje wysoką jakość produktu.

Zestaw składa się z:

• miernik grubości lakieru GL-PRO-SMART-FAZ;
• zestaw do kalibracji;
• dwie baterie alkaliczne AA;
• etui na miernik;
• instrukcja.

Wysoka jakość produktu

Nasze mierniki projektowane są w oparciu o dużą wiedzę w zakresie elektroniki jak i inżynierii materiałowej. W celu ulepszania naszych produktów współpracujemy z kadrą naukową wyższych uczelni oraz uczestniczymy w seminariach naukowo-technicznych.
