Замок для рейки GEZE TS 2000/3000/4000/5000

Blokada otwarcia do samozamykaczy szynowych GEZE

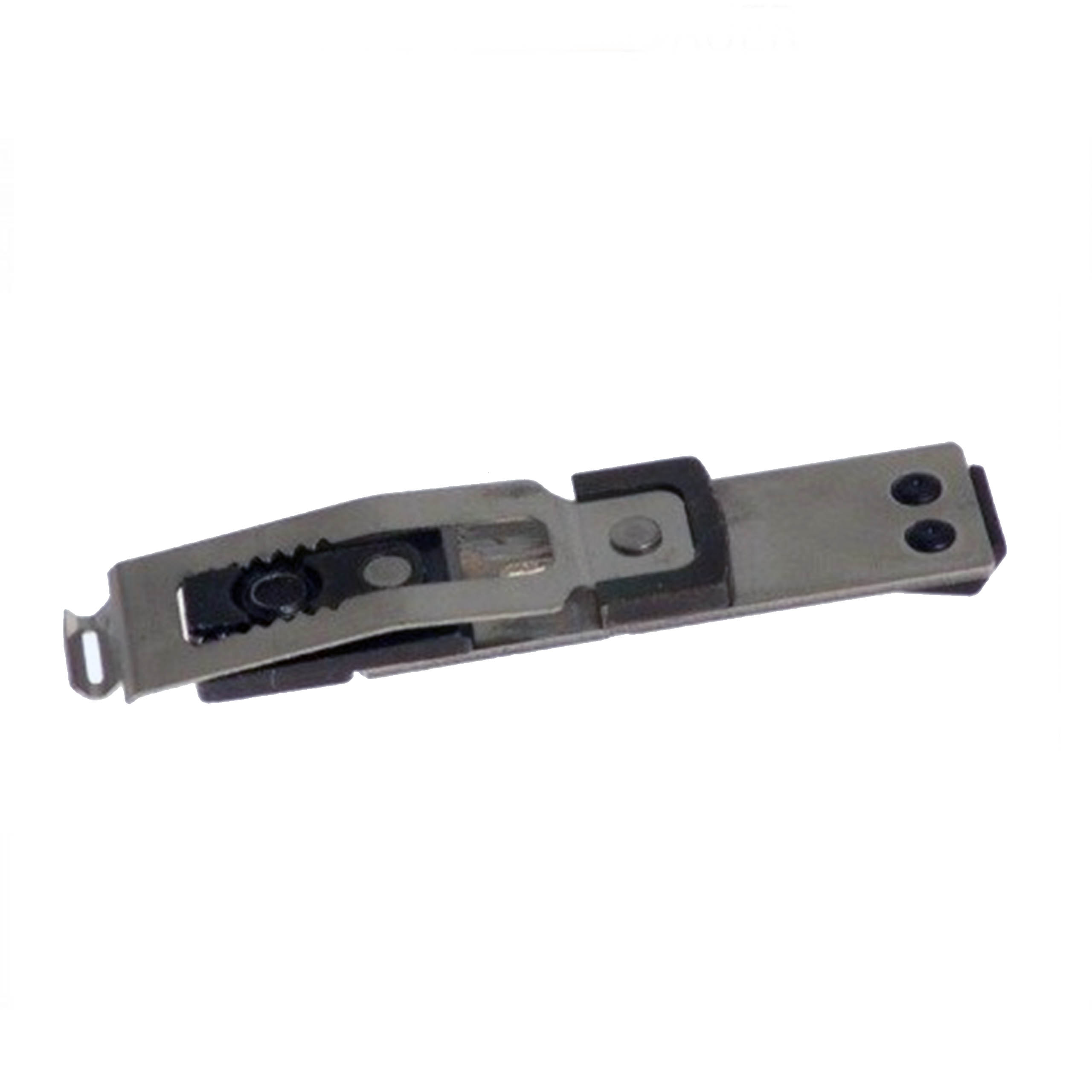

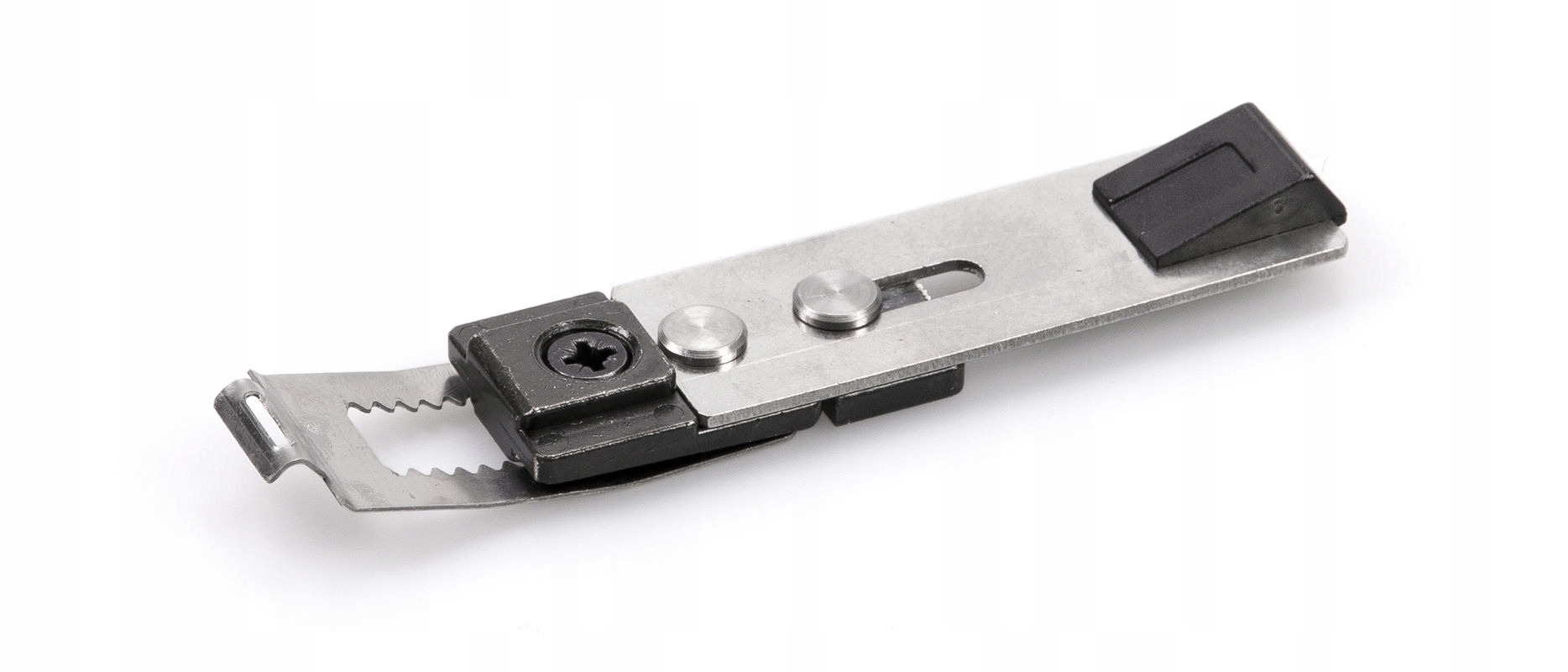

Blokada stosowana w szynach samozamykaczy GEZE TS 1500/2000/3000/5000.

Opis :

Kostka ślizgowa (1) ramienia samozamykacza w trakcie przesuwania się w szynie, w pewnym położeniu natrafia na klin blokujący (2). Dalszy ruch kostki ślizgowej (1) powoduje chwilowe odgięcie klina (2), który po zdjęciu nacisku wywieranego przez kostkę (1) powraca do pierwotnego położenia. Odpowiednie ukształtowanie klina blokującego (2) sprawia, że kostka ślizgowa (1) zostaje zablokowana. Drzwi jednak mogą być otwarte na większy kąt, kostka ślizgowa może przesunąć się dalej niż punkt blokady.

Montaż:

Urządzenie blokujące powinno być wsunięte w szynę ślizgową w taki sposób aby klin blokujący (2) był od strony zawiasy drzwi. Za pomocą śruby ustalającej (3) można zablokować położenie elementu w szynie ślizgowej, tym samym ustalić kąt otwarcia skrzydła drzwi, przy którym będzie ono blokowane.

Przesuwając element (4) można ustalić siłę z jaką będzie blokowana kostka śizgowa (1):

(+) - potrzeba większej siły aby przełamać blokadę; (-) - potrzeba mniejszej siły aby przełamać blokadę.

UWAGA: skrzydło drzwi w położeniu otwartym (zablokowanym) może zostać otwarte na większy kąt.

Blokada nie stanowi ogranicznika otwarcia skrzydła drzwi.

W komplecie instrukcja montażu

Blokada pasuje do samozamykaczy szynowych:

• GEZE TS 1500

• GEZE TS 2000

• GEZE TS 3000

• GEZE TS 4000
