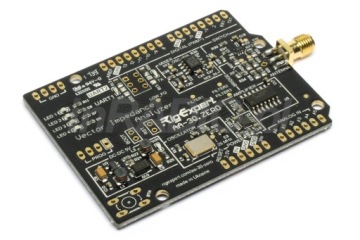

Moduł analizatora AA30.ZERO firmy RigExpert

Zestaw do własnych konstrukcji posiadający współne możliwości pomiarowe z analizatorem Rigexpert AA30; AA30.ZERO jest modułem pomiarowym współpracującym z mikrokontrolerami/uPC lub ARDUINO itp.

Moduł AA30ZERO z pewnością ułatwi własne konstrukcje, czy to analizatora antenowego czy obwodów uzupełniajacych tuner antenowy, czy też pomiary dla zupełnie innych pasm.

Specyfikacja modułu analizatora RigExpert AA-30-ZERO

• Zakres częstotliwości od 60kHz do 30MHz
• AA30.zero jest płytką PCB bez obudowy!
• Interfejs UART do komunikacji
• Wymagane zasilanie: +5V
• "Szybki" interfejs dla uzytkownika: 4 sztuki LED
• Złącza standardowe SMA
• Sygnał wyściowy (częstotliwość) - taki sam jak na wejściu
• Moc wyjściowa nadajnika aż +13dBm (dla impedancji 50 Ohm)
• Maksymalne obciążenie zasilania:150mA
• Gabaryty PCB: 55x69x5mm (bez list przyłaczeniowych)
• Komptybilny z Arduino
• Przyłączenie do PC - przez adapter USB-RS232

Urządzenie AA30.ZERO może pracować na Arduino lub z PC, z podłączonym interfejsem MAX232/prolific/FTDI i oprogramowaniem ANTSCOPE v. 4.3.4. Na komputerze będzie prezentacja wyników identyczna jak z analizatora RigExpert AA30.

Jaka jest zawartość całego zestawu AA30ZERO?

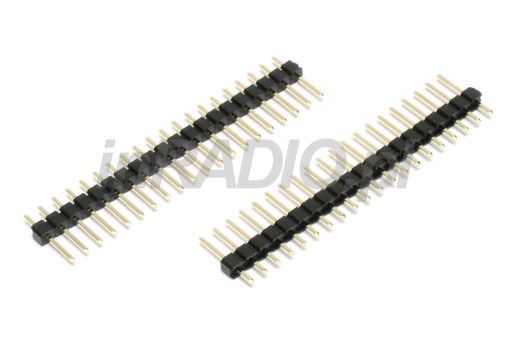

W niewielkim opakowaniu znajduje się w torebce foliowej główna płytka z zamontowanymi elementami, oraz konektory do podłączenia innych urządzeń. Moduł wymaga użycia lutownicy do połączenia konektorów.

Wymiary płytki PCB: około 5,4cm x 6,9cm, a gniazdo ma około 0,95cm.

Moduł AA30.ZERO jest zapakowany w folię antystatyczną.
