Антенный диплексер АМС ЗА-112Мс FM+УКВ/УВЧ/УВЧ ПЛН

Zwrotnica antenowa ZA-112Ms FM+VHFIII/UHF/UHF/75 zewnętrzna

Zwrotnica posiada filtry ograniczające pasmo poniżej 87MHz oraz powyżej 700MHz

Produkt polski

Cechy wyróżniające:

• ekranowana obudowa
• osłony gumowe na wtyki F
• montaż na maszcie za pomocą opaski zaciskowej
• przejście prądowe w torze UHF1 (max. 24 V/250 mA)

Zwrotnica ZA-112Ms z trzema wejściami stosowana jest jako element sumujący sygnały z trzech anten, montowana jest na maszcie antenowym, w pobliżu zestawu antenowego.

Zwrotnica przeznaczona jest do pracy w otwartej przestrzeni.

Konstrukcja obudowy zapobiega przedostawaniu się deszczu do wnętrza zwrotnicy. Montaż na maszcie jest czynnością prostą dzięki plastikowej opasce. Możliwe jest przesyłanie zasilania do przedwzmacniacza antenowego przez wejście UHF1.

Zwrotnica, dzięki trzem pasmowym wejściom UHF oraz FM+VHFIII, pozwala na sumowanie sygnałów z nadajników telewizji DVB-T oraz radia FM/DAB+.

Zwrotnica wyposażona w w dodatkowy filtr ograniczający pasmo powyżej 694MHz (LTE 5G).

W komplecie znajdują się:

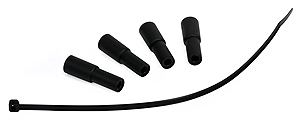

Gumowe osłonki zabezpieczające złącza F przed dostępem wody

4 złącza typu F do podłączenia przewodów

Przykłady zastosowania zwrotnicy:

Schemat zastosowania zwrotnicy do połączenia anten pasywnych: VHF / UHF1 / UHF2 do jednego telewizora.

Schemat zastosowania zwrotnicy do połączenia anten: VHF z symetryzatorem / UHF1 ze wzmacniaczem / UHF2 z symetryzatorem do jednego telewizora. Przy telewizorze konieczny jest zasilacz. Zwrotnica przepuszcza napięcie do wzmacniacza w antenie UHF1 natomiast do anten UHF2 oraz VHF napięcie jest blokowane.

Schemat zastosowania zwrotnicy do połączenia anten: VHF / UHF1 / UHF2 do 4 telewizorów przy zastosowaniu AWS-144. W antenie UHF1 może zostać zamontowany wzmacniacz lub symetryzator. AWS-144 automatycznie wykrywa wzmacniacz i podaje napięcie lub blokuje je jeśli w antenie będzie zastosowany symetryzator. W antenach VHF oraz UHF2 muszą być zastosowane symetryzatory.

Dane techniczne:

Ilość wejść: 3

Ilość wyjść: 1

Wejściowe zakresy częstotliwości:

• VHF: 87-230 MHz, Tłumienie przepustowe (+/-0,5dB): 1 dB
• UHF1: 471-694 MHz, Tłumienie przepustowe (+/-0,5dB): 4,5 dB
• UHF2: 471-694 MHz, Tłumienie przepustowe (+/-0,5dB): 4,5 dB

Separacja wejść (dB): VHF/UHF>40; UHF1/UHF2>22

R wej. i wyj. Gniazda F: 75 Om

Przejście składowej stałej U max.24V: wej.UHF1 250Ma
