ИСТОЧНИК ПИТАНИЯ ПОСТОЯННОГО ТОКА ДЛЯ СВЕТОДИОДНЫХ ДРАЙВЕРОВ | 12–18 x3 Вт | 36–63 В постоянного тока | 600мА

Zasilacz stałoprądowy 36 - 65V DC

Przeznaczony dla diod LED oraz lamp pracujących na prądzie 600mA.

SPECYFIKACJA

• Producent: LeaderLED
• Seria: HG-PC-2240
• Zakres  mocy: 12 - 18 *3W
• Prąd wyjściowy: 600mA
• Napięcie wyjściowe: 36 - 65V DC
• Napięcie wejściowe: 100 - 260V AC 50/60Hz
• Wymiary: 95 x 43 x 25 mm
• Izolacja galwaniczna: Tak
• Stopień ochrony: IP41
• Obudowa: Tworzywo sztuczne ABS

NIE NADAJE SIĘ DO ZASILANIA TAŚM LED

ZASTOSOWANIE

• zasilanie żarówek LED
• zasilanie paneli LED
• zasilanie diod: powerLED, SMD, COB
• Zasilanie innych diod pracujących na prądach do 600mA

ILE DIOD MOŻNA PODŁĄCZYĆ DO TEGO ZASILACZA?

• od 12 do 18 diod powerLED 3W
• od 8 do 12 diod COB 3W połączonych szeregowo równolegle
• od 6 do 8 diod COB 5W połączonych szeregowo równolegle
• 4 diody COB 7W połączone szeregowo równolegle
• moduł pracujący na prądzie do 600mA i napięciach od 45 do 65V.

JAK PODŁĄCZYĆ DIODY DO DRIVERA?

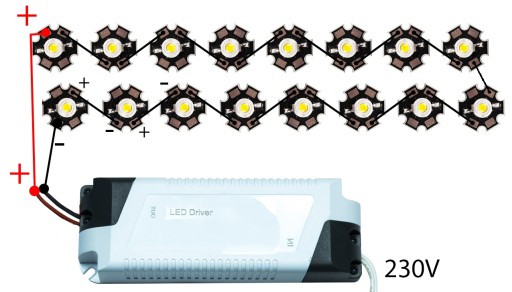

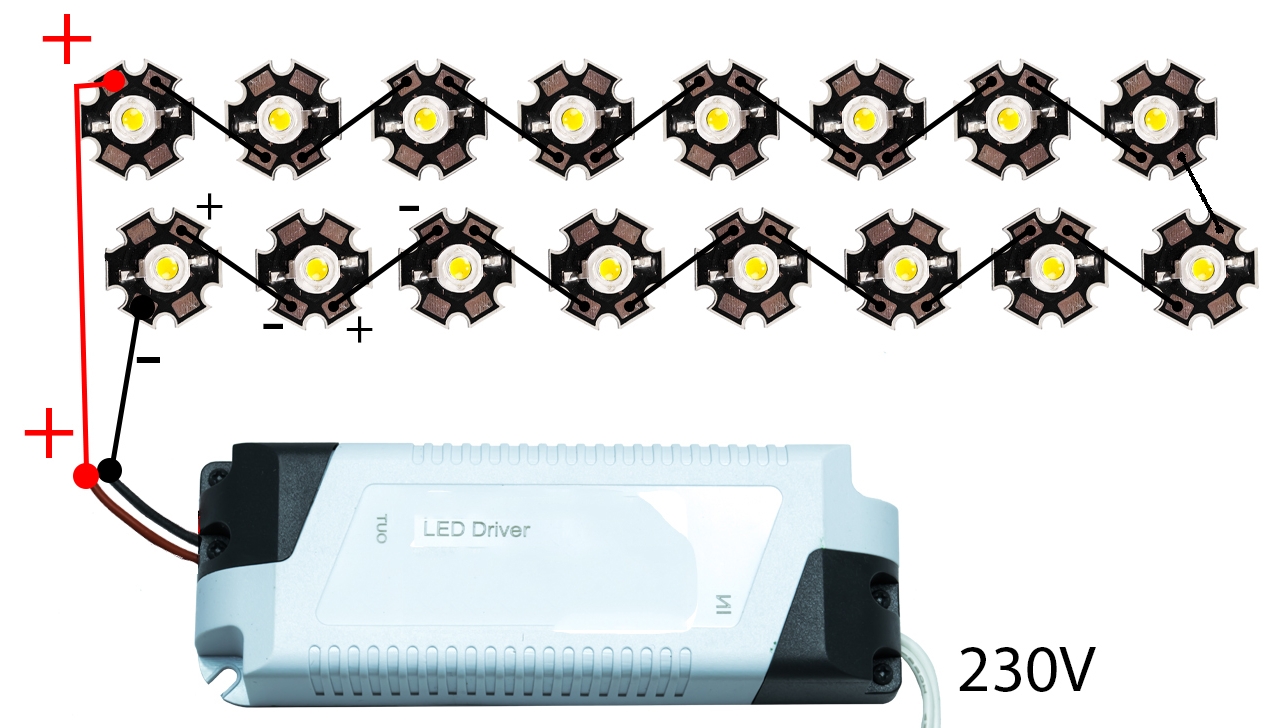

Schemat przedstawia przykład podłączenia diod 3W powerLED. W przypadku innych modeli emiterów, ilość może się różnić.

"+" jednej diody podłączamy do "–" drugiej diody - jest to połączenie szeregowe.

Zasilanie poza zakresem ilości może doprowadzić do uszkodzenia elementów.

Nie są potrzebne oporniki ani dodatkowe zasilacze. Stronę z dwoma białymi przewodami podłączamy do siei 230V. Czerwony przewód należy podłączyć do "+" diody na początku szeregu a czarny do "–" półprzewodnika na drugim końcu układu.
