eL16H Оптимальный контроллер Вишневского

Sterownik eL16 jest przeznaczony dla napędów garażowych wykorzystujący silniki na napięcie stałe 24V. Doskonale nadaje się do pracy ciągłej. Można zastosować go na posesjach prywatnych i w firmach.

Zalety sterownika:

• Łagodny start i stop, co zwiększa żywotność bramy
• Sterowanie za pomocą pilotów z kodem dynamicznie zmiennym firmy Keeloq na częstotliwość 433,92MHz (typ; 2k433, 4k433, 2A433, 4A433)
• Sterowanie na przycisk dzwonkow
• Bariera podczerwieni
• Automatyczne zamykanie
• Wcześniejsze automatyczne zamknięcie bramy po przejechaniu bariery podczerwieni
• Regulacja siły przeciążenia
• Automatyczne otwieranie przy przeciążeniu podczas zamykania
• Sygnalizacja świetlna lub oświetlenie.
• Prosta procedura instalacji i programowania

Centrala sterująca jest wykorzystywana w napędach garażowych firmy Wiśniowski typu:

• OPTIMUM 600, 800, 1100
• OPTIMUM-T 600, 800, 1100

Dane techniczne: eL16

• Zasilanie:24 Vac/dc
• Zakres temperatury pracy:-20ºC / +70ºC
• Moc silnika:< 100W
• Pobór mocy w stanie spoczynku:< 0.5W (bez akcesoriów)
• Obudowa: montaż w automacie
• Waga:100g

Parametry wyjściowe:

Wyjścia przekaźnikowe (typ, ilość, max. obciążenie):Silnik DC, 1, do 100W/24Vdc

Parametry radiowe:

• Standard transmisji: KeeLoq®
• Zasięg:do 200 m
• Rodzaj modulacji /częstotliwość: OOK / 433,92MHz
• Impedancja wejściowa anteny: 50 Ω
• Antena: antena wewnętrzna
• Obsługiwane piloty:2k433, 4k433, 2A433, 4A433 | KeeLoq® 433,92MHz
• Pamięć pilotów:20 sztuk

Funkcjonalność:

• Czas auto-zamykania: 5s - 10minmaksymalny
• czas pracy sterownika: 120s
• Interfejs użytkownika: Prosta instalacja urządzenia, procedura uczenia oraz konfiguracji,
• oparta na jednej diodzie LED i jednym przycisku
• Konfiguracja nadajnika: Możliwość przypisania dowolnego przycisku do kanału
• Możliwość kasowania całej pamięci: tak
• Możliwość kasowania pojedynczego pilota: nie
• Możliwość wpisania pilota bez konieczności dostępu do przycisków odbiornika: nie

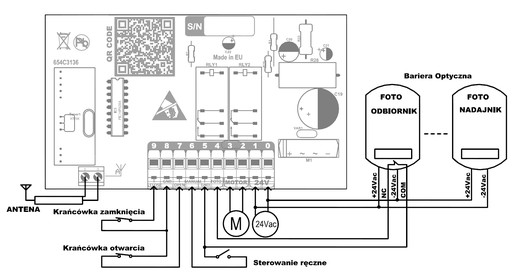

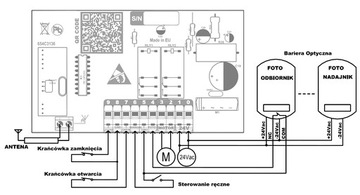

Schemat podłączenia eL16

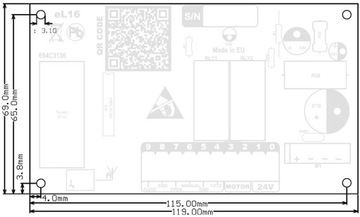

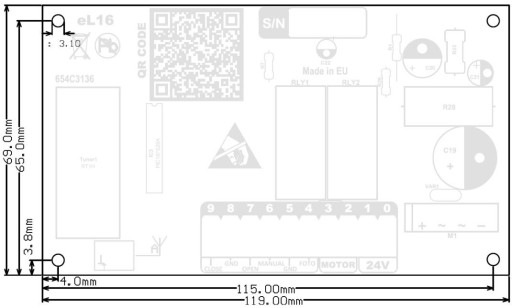

Wymiary:
