ДОМАШНИЙ КОМПЛЕКТ MIWI ИНТЕРФОН URMET 5025/311 1131

ZESTAW DOMOFONOWY Z PANELEM MIWUS 5025/1D ORAZ BIAŁYM UNIFONEM 1131

KOD PRODUCENTA: 5025/311

W skład zestawu wchodzą:

• Unifon (BIAŁY) nr ref. 1131 - 1szt
• Panel MIWUS z jednym przyciskiem wywołania nr ref. 5025/1D - 1szt (panel montowany jest natynkowo, do montażu podtynkowego wymagana jest dodatkowo ramka 525/RP1 - dostępna na innej naszej aukcji :)
• Zasilacz 18A2 - 1szt (wymiary: 130 x 110 x 66 mm [dł. x szer. gł.]; 6 DIN; Moc: 10VA)
• Instrukcja obsługi, montażu i instalacji

UNIFON 1131

Właściwości:

• Unifon do systemów analogowych 4+n
• Obudowa wykonana z wysokiej jakości tworzywa ABS
• Prosta instalacja - nie wymaga użycia lutownicy
• Przycisk otwarcia elektrozaczepu

Dane techniczne:

• Producent: Urmet
• Nr ref.: 1131
• Linia stylistyczna unifonu: Urmet
• System: 4+n
• Ilość przycisków 1 (otwarcia drzwi)
• Ilość przewodów 5+1
• Wymiar: 218 x 77 x 56 mm (wys. x szer. x gł.)
• Materiał: ABS
• Kolor: Biały
• Montaż: Natynkowy

Opis zacisków:

• CA - wywołanie
• 1 - linia głośnik
• 2 - linia mikrofonu
• 6 - masa
• 10 - elektrozaczep
• 9 - elektrozaczep

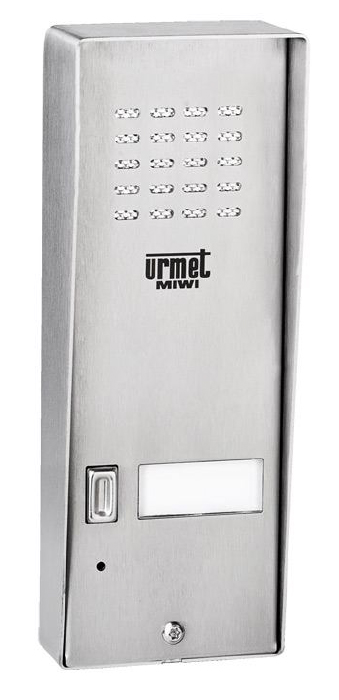

PANEL MIWUS 5025/1D

Właściwości:

• Producent: Urmet
• Nr ref.: 5025/1D
• Doskonale nadaje się do montażu na słupkach ogrodzeniowych metalowych jak i murowanych
• System: 4+n
• Ilość przycisków: 1
• Ilość użytkowników: jeden
• Montaż natynkowy (opcjonalnie montaż podtynkowy z wykorzystaniem dodatkowej ramki nr ref. 525/RP1)
• Wykonanie z blachy kwasoodpornej
• Wbudowany moduł rozmówny z jednym przyciskiem wywołania
• Wandaloodporny
• Materiał: Stal nierdzewna
• Podświetlana etykieta z nazwiskiem
• Napięcie zasilania: 12V AC
• Temperatura pracy: -15°C ÷ +45°C
• Wymiary etykiety opisowej: (wys. x szer.): 13mm x 30mm
• Wymiary (wys. x szer. x gr.): 152 x 56 x 23-35 mm

Opis złącz i zacisków pod przewody:

• 441 „plus” wzmacniacza mikrofonu,
• MK „minus” wzmacniacza mikrofonu,
• GL, GL głośnik panela,
• AC, AC podświetlenie panela.

* Przyciski wywołania zamontowane są na „wsporniku”.

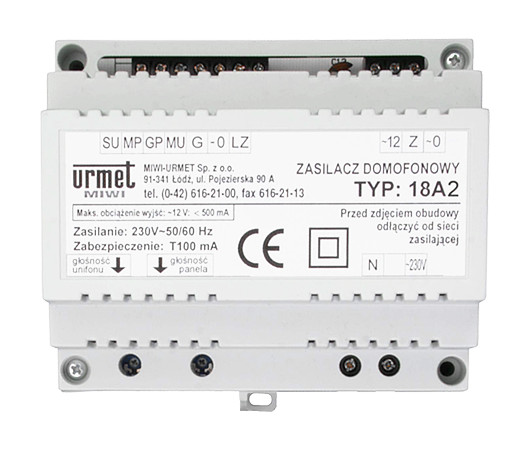

ZASILACZ DOMOFONOWY 18A2

Właściwości:

• Najnowsza generacja zasilaczy produkcji URMET
• Przystosowany do systemu 4+N
• Niezależna regulacja wzmocnienia głośnika i mikrofonu
• Uniwersalny montaż: bezpośrednio na ścianie lub na szynie DIN
• W zestawie dedykowana maskownica na przewody
• Wykonanie z tworzywa ABS
• Współpracuje z panelami MIWI, MIWUS, mod. 1127 oraz z panelami z modułami rozmównymi MR2 (mod. 725), 1128/501 (Genya, Smyle, Aura)
• Obwód z triakiem do sterowania elektrozaczepem
• Wbudowany dwutonowy generator pozwalający na jednoczesne wywołanie jednego lub dwóch unifonów
• Wyposażony w osłonkę zakrywającą zaciski przewodów, co pozwala na bezpieczny montaż zasilacza bez dodatkowej obudowy (np. na ścianie)

Dane techniczne:

• Producent: Urmet
• Nr ref.: 18A2
• System: 4+n
• Wymiar: 110 x 130 x 66mm
• Montaż: szyna DIN
• Napięcie zasilania: 230V AC / 50Hz / 20VA
• Moc: 20VA
• Napięcie wtórne: 12V AC
• Zabezpieczenie: bezpiecznik T100 mA
• Temp. pracy: 0°C ÷ +45°C
• Wyjście EZ: 12 V AC / 500mA

Opis zacisków:

• ~230 V zaciski napięcia zasilania 230 V AC
• ~12 wyjście napięcia zmiennego 12 V AC podświetlenia przycisków panela oraz zasilanie elektrozaczepu;
• ~0 masa dla napięcia 12 V AC;
• -0 masa;
• MU wejście sygnału mikrofonu z unifonów;
• SU wyjście na głośnik unifonu;
• GP zacisk do podłączenia głośnika w module rozmównym panela;
• MP zacisk do podłączenia mikrofonu modułu rozmównego panela;
• G wyjście generatora wywołania do panela z przyciskami;
• LZ sterowanie włączeniem elektrozaczepu (załączenie poprzez zwarcie do masy);
• Z podłączenie elektrozaczepu.
