УГЛОВАЯ ПЕРЕДАЧА FIAMA 66/4-A-R 1/2 ММ

PRZEKŁADNIA KĄTOWA FIAMA 66/4-A-R 1/2 MM

- wersja A (2 wyjścia)

- przełożenie 1/2

- 2 wały wyjściowe (MM)

Opis ogólny serii 66/4:

Przekładnie kątowe serii 66/4 nadają się do przenoszenia ruchów obrotowych między dwoma wałami pod kątem prostym.

• Dostępne ze współczynnikami redukcji: 1: 1 - 1:2 przy redukcji (standard) - 2:1 przy zwielokrotnianiu (na zamówienie dostępne w wersji A-B-C, niedostępne w wersji D)

• Obudowa z anodyzowanego aluminium, wałki ze stali nierdzewnej AISI 303

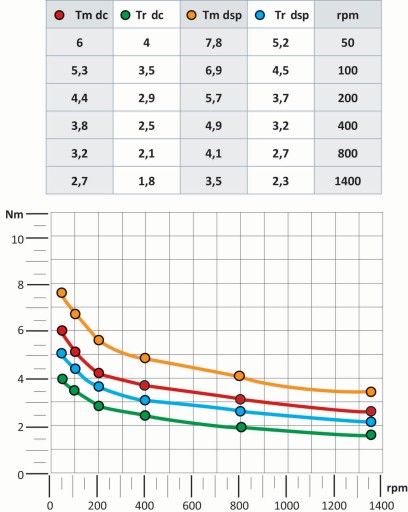

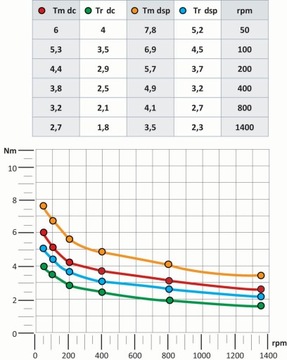

• Moment obrotowy 4 Nm

• Obciążenie promieniowe 15 kg - obciążenie osiowe 1,5 kg

Termin realizacji w zależności od stanu magazynu: 1-14 dni.

Modele:

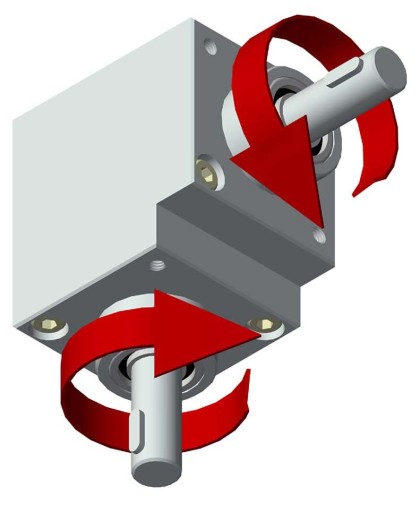

Wersja A z 2 wyjściami

Wersja B z 3 wyjściami

Wersja C z 3 wyjściami o przeciwnych obrotach

Wersja D z 3 wyjściami, 2 otworami przelotowymi

Wersja E z 4 wyjściami

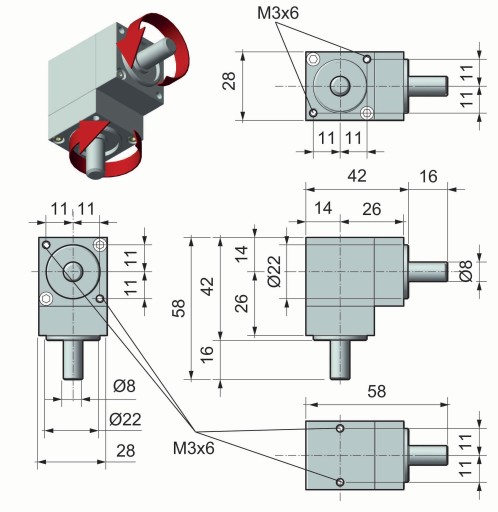

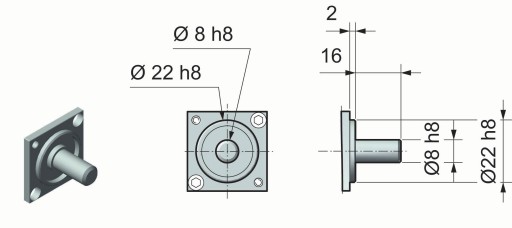

• wały wyjściowe: M = męski / F = żeński Ø8

(patrz sekcja „Wymiary ogólne”)

• Waga: 2 wyjścia gr. 145; 3 wyjścia gr. 150

➜ Dostępne na zamówienie:

▪ Wały wyjściowe męskie / żeńskie Ø10 - Ø12 - Ø14 w wersjach A-B-C

▪ Wersja z obudową ze stali nierdzewnej AISI 303

▪ Modele ze spiralnymi zębatkami stożkowymi dostępne we wszystkich wersjach. Przekładnie spiralne „SP” zapewniają wysoką precyzję, cichą pracę i 30% wyższy wyjściowy moment obrotowy.

▪ Smarowniczka do ciągłego użytkowania
