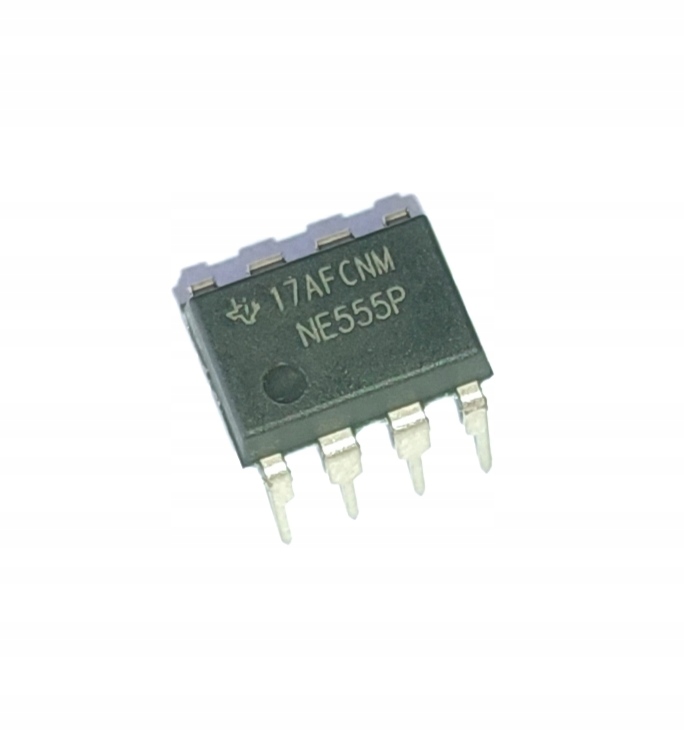

Układ czasowy NE555 P TI DIP-8 Arduino

Nowe Oryginalne Układy NE555P Producenta Texas Instruments

NE555P są precyzyjnymi układami czasowymi zdolnymi do wytwarzania dokładnych opóźnień czasowych lub oscylacji. W trybie pracy z opóźnieniem czasowym lub monostabilnym, interwał czasowy jest kontrolowany przez pojedynczy zewnętrzny rezystor i sieć kondensatorów. W trybie pracy a-stabilnym częstotliwość i współczynnik wypełnienia można regulować niezależnie za pomocą dwóch zewnętrznych rezystorów i jednego zewnętrznego kondensatora. Poziomy progowe i wyzwalające zwykle wynoszą odpowiednio dwie trzecie i jedna trzecia VCC. Poziomy te można zmienić za pomocą zacisku napięcia sterującego. Gdy wejście wyzwalacza spadnie poniżej poziomu wyzwalania, przerzutnik jest ustawiony, a wyjście staje się wysokie. Jeśli wejście wyzwalające jest powyżej poziomu wyzwalania, a wejście progowe jest powyżej poziomu progowego, przerzutnik jest resetowany, a wyjście jest niskie. Wejście resetowania (RESET) może zastąpić wszystkie inne wejścia i może być użyte do zainicjowania nowego cyklu taktowania. Kiedy RESET staje się niski, przerzutnik jest resetowany, a wyjście staje się niskie. Gdy wyjście jest niskie, pomiędzy wyładowaniem (DISCH) a masą zapewniona jest ścieżka o niskiej impedancji. Obwód wyjściowy może pobierać prąd do 200 mA. Działanie jest określone dla zasilania od 5 V do 15 V. Przy zasilaniu 5 V poziomy wyjściowe są kompatybilne z wejściami TTL.

Maksymalny Prąd Wyjściowy: 200mA

Zakres Temperatur pracy: od 0 do 70 °c

Napięcie Zasilania: 4,5-16V DC
