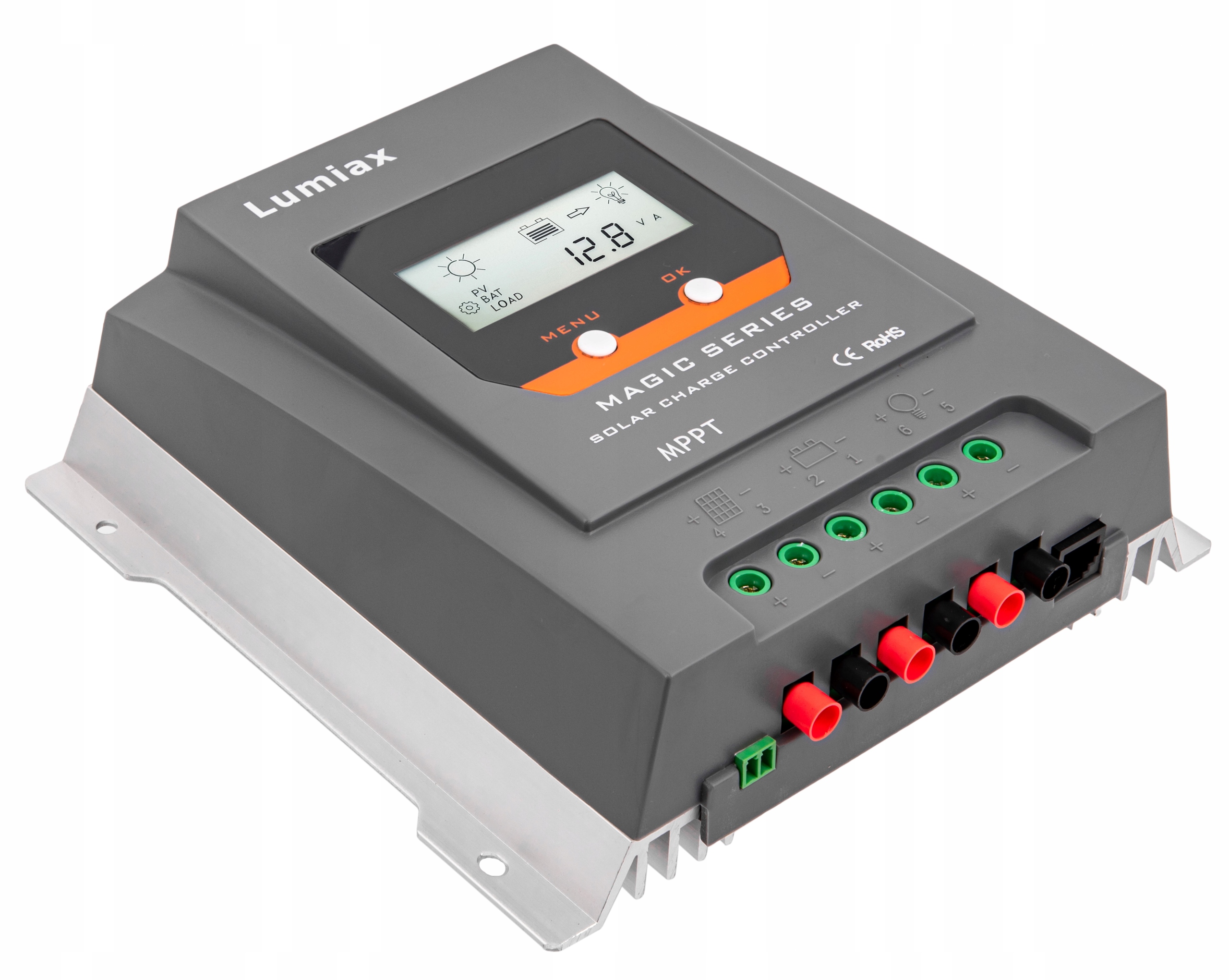

REGULATOR NAPIĘCIA

PANELI FOTOWOLTAICZNYCH

30A 12V/24V MPPT

Z PANELEM LCD

CHARAKTERYSTYKA:

Regulator solarny firmy LUMIAX 4SUN służy do kontroli pracy autonomicznych systemów fotowoltaicznych.

Zapewnia odpowiednio prąd ładowania dla akumulatora i dodatkowo zabezpiecza przed zbyt głębokim rozładowaniem lub przeładowaniem akumulatora.

Wyposażony w regulator MPPT z zaawansowanym układem śledzenia maksymalnego punktu mocy.

Takie rozwiązanie umożliwia dużo skuteczniejsze ładowanie 30-45% w porównaniu z regulatorami PWM

ZALETY PRODUKTU:

Kontroler ładowania MPPT posiada wiele cech m.in.:

• Innowacyjną technologię śledzenia punktów mocy maksymalnej
• (MPPT), Sprawność śledzenia >99%, w pełni cyfrowa technologia, wysoka sprawność konwersji ładowania do 97%

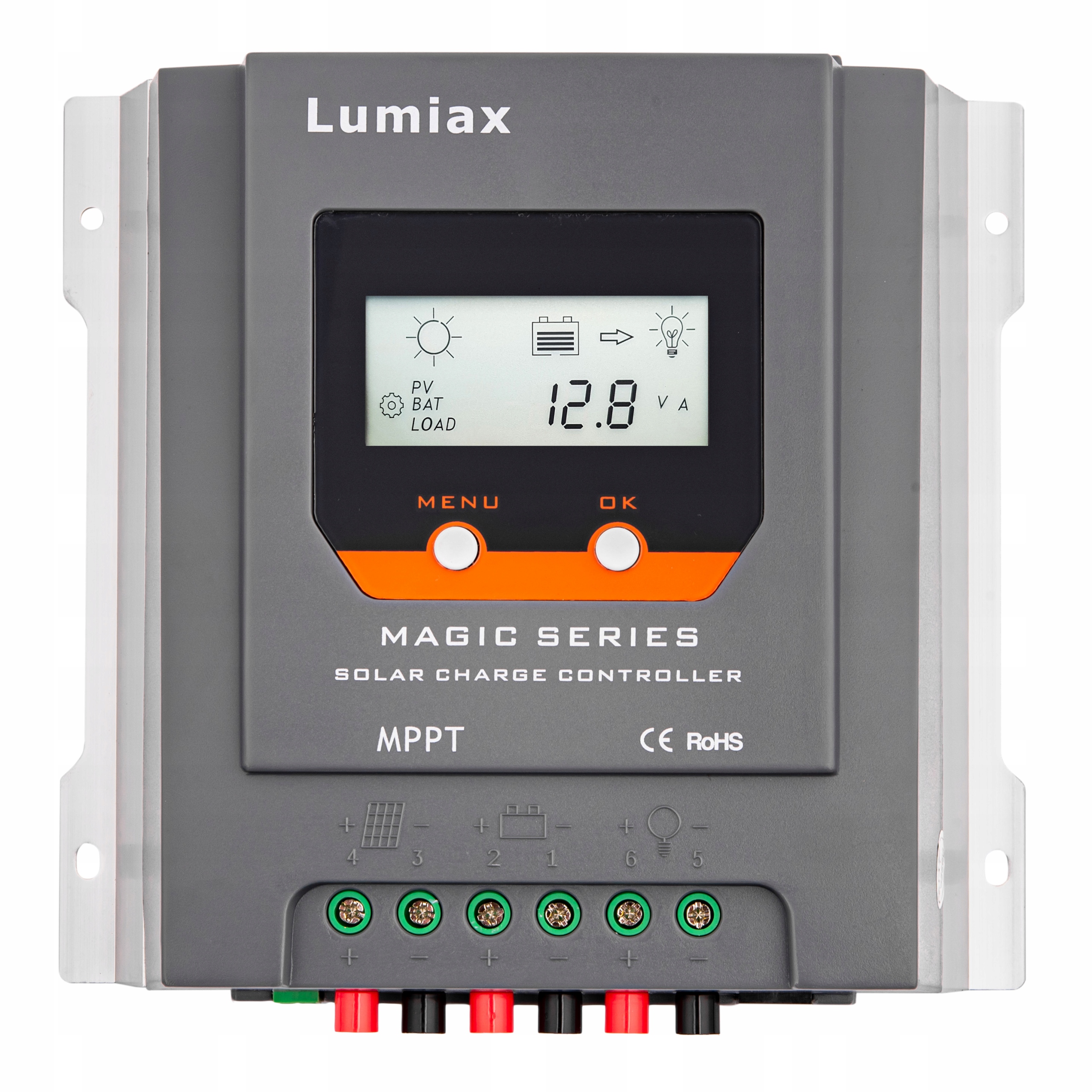

• Wyświetlacz LCD, łatwy odczyt danych dot. pracy.
• Automatyczne wykrywanie 12V/24V
• Funkcja statystyk energetycznych w czasie rzeczywistym

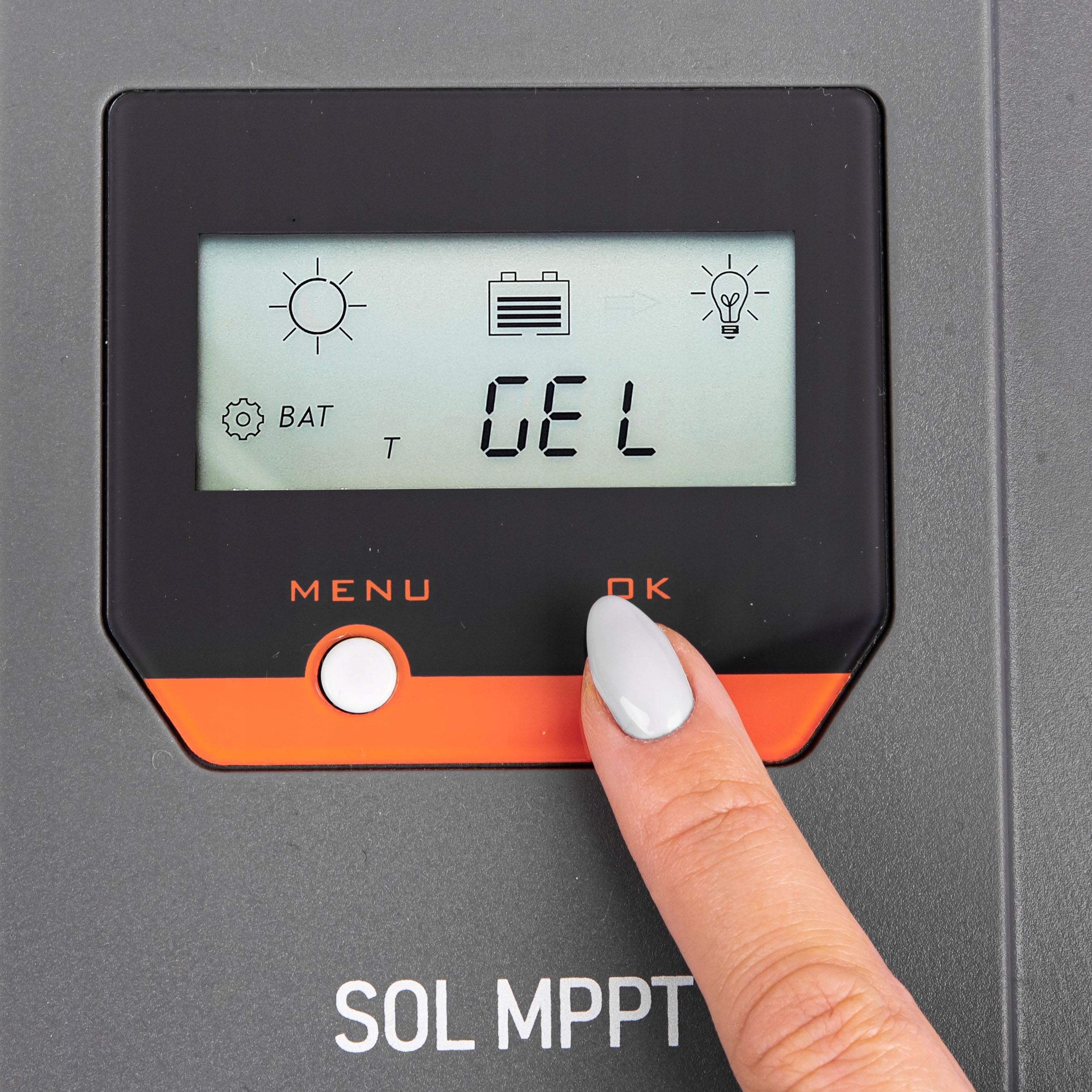

• Wybór akumulatorów płynnych, żelowych lub AGM
• Zewnętrzny czujnik temperatury i automatyczna kompensacja temperatury
• Wbudowany czujnik temperatury, gdy temperatura przekracza zadaną wartość, prąd ładowania będzie zmniejszany, aby obniżać temperaturę, tak aby kontrolować wzrost temperatury regulatora
• Ładowanie 4-stopniowe: MPPT, impulsowe (boost), wyrównujące (equalize), podtrzymujące (float)
• W trybie ograniczania prądu ładowania, gdy moc modułów fotowoltaicznych jest zbyt wysoka i prąd ładowania przekracza wartość nominalną, regulator ograniczy moc ładowania, co umożliwi systemowi pracę w nominalnym zakresie prądu ładowania
• Wiele trybów kontroli odbiorników: Standardowa, D2D (od zmierzchu do świtu), Timer i tryb testowy
• Protokół Modbus oparty na RS-485 maksymalizujący możliwości komunikacyjne.
• W pełni automatyczna elektroniczna funkcja ochrony

DANE TECHNICZNE:

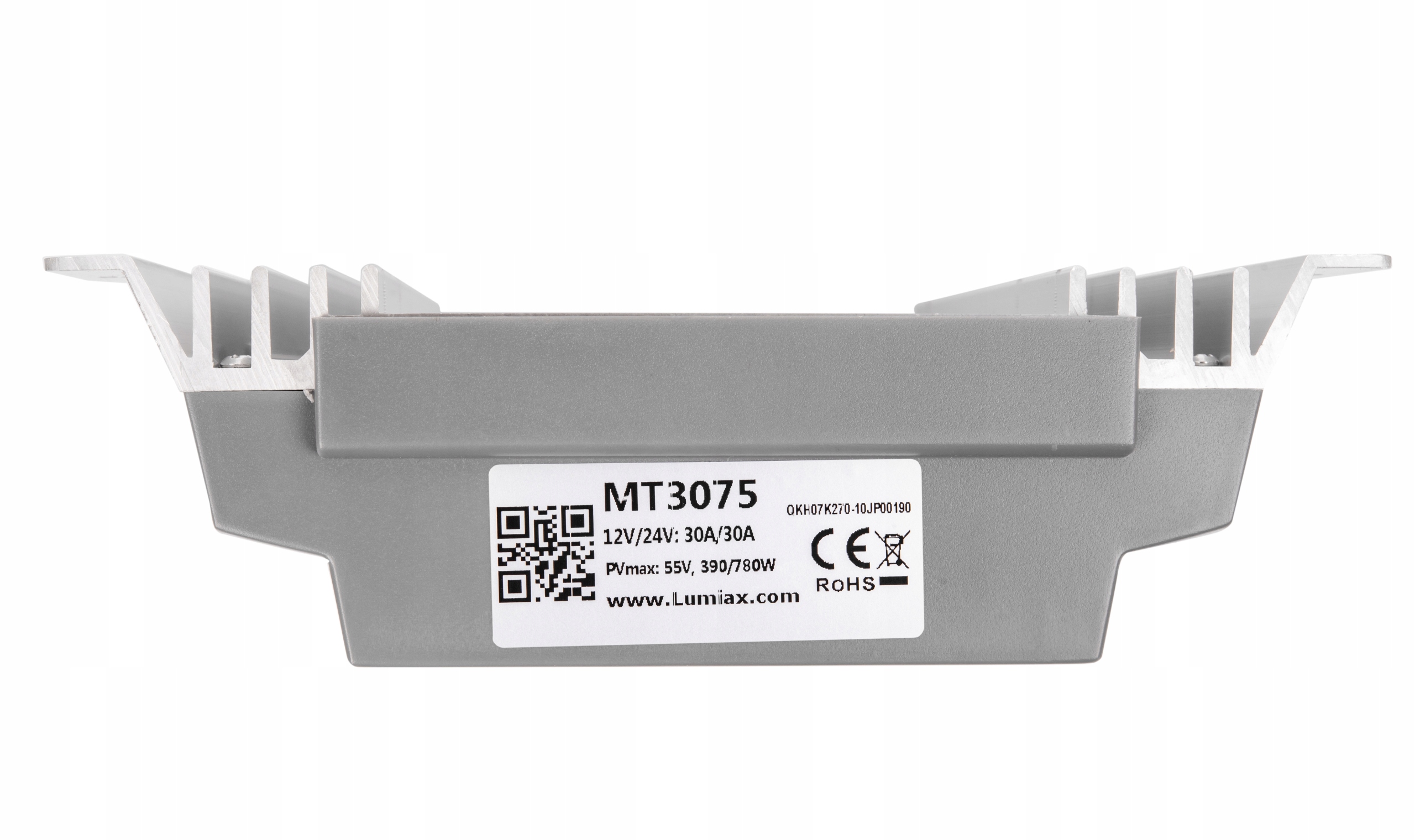

• Model: MT3075
• Napięcie systemu [V]: 12V/24V
• Maks. prąd ładowania [A]: 30A
• Napięcie ładowania MPPT [V]: <14.5/29.0V (przy 25°C)
• Napięcie Boost [V]: 14.5/29.0V (przy 25°C)
• Napięcie Equalization [V]: 14.8/29.6 (przy 25°C) (płynny)
• Napięcie Float [V]: 13.7/27.45 (przy 25°C)
• Odłączenie odbiorników przy niskim napięciu [V]: 10.8~11.8V/21.6~23.6V SOC1~5
• Napięcie ponownego podłączenia [V]: 11.6~12.8V/23.2~25.6V
• Zabezpieczenie przed przeładowaniem [V]: 15.5/31.0V
• Maks. napięcie złącza akumulatora [V]: 35V
• Kompresja temperaturowa [V/K]: -4.17mV/K na ogniwo (Boost, Equalization) -3.33mV/K na ogniwo (Float)
• Typ akumulatora: Płynny, Żelowy, AGM
• Maks. napięcie złącza PV [V]: 55V
• Maks. moc wejściowa [W]: 260/520W
• Napięcie wykrywania zmierzchu/świtu [V]: 8.0/16.0V
• Zakres śledzenia MPPT: ~Voc0.9
• Prąd wyjściowy [A]: 30A
• Interfejs USB: -
• Tryb pracy: Standard, D2D, Oświetlenie uliczne (2 -9h)
• Maks. sprawność śledzenia[%]: >99.9%
• Maks. konwersja ładowania [%]: 97%
• Wymiar [mm]: 189x182x58
• Waga [kg]: 1
• Własne zużycie mocy [mA]: 7mA
• Temperatura otoczenia [°C]: -20 ~ +50°C
• Temperatura przechowywania [°C]: -25 ~ +80°C
• Wilgotność otoczenia [HR]: 0 ~ 100%RH
• Stopień ochrony: IP32

PASYWNY RADIATOR CHRONI PRZED PRZEGRZANIEM

AUTOMATYCZNE ROZPOZNAWANIE TYPU PODŁĄCZONEGO AKUMULATORA

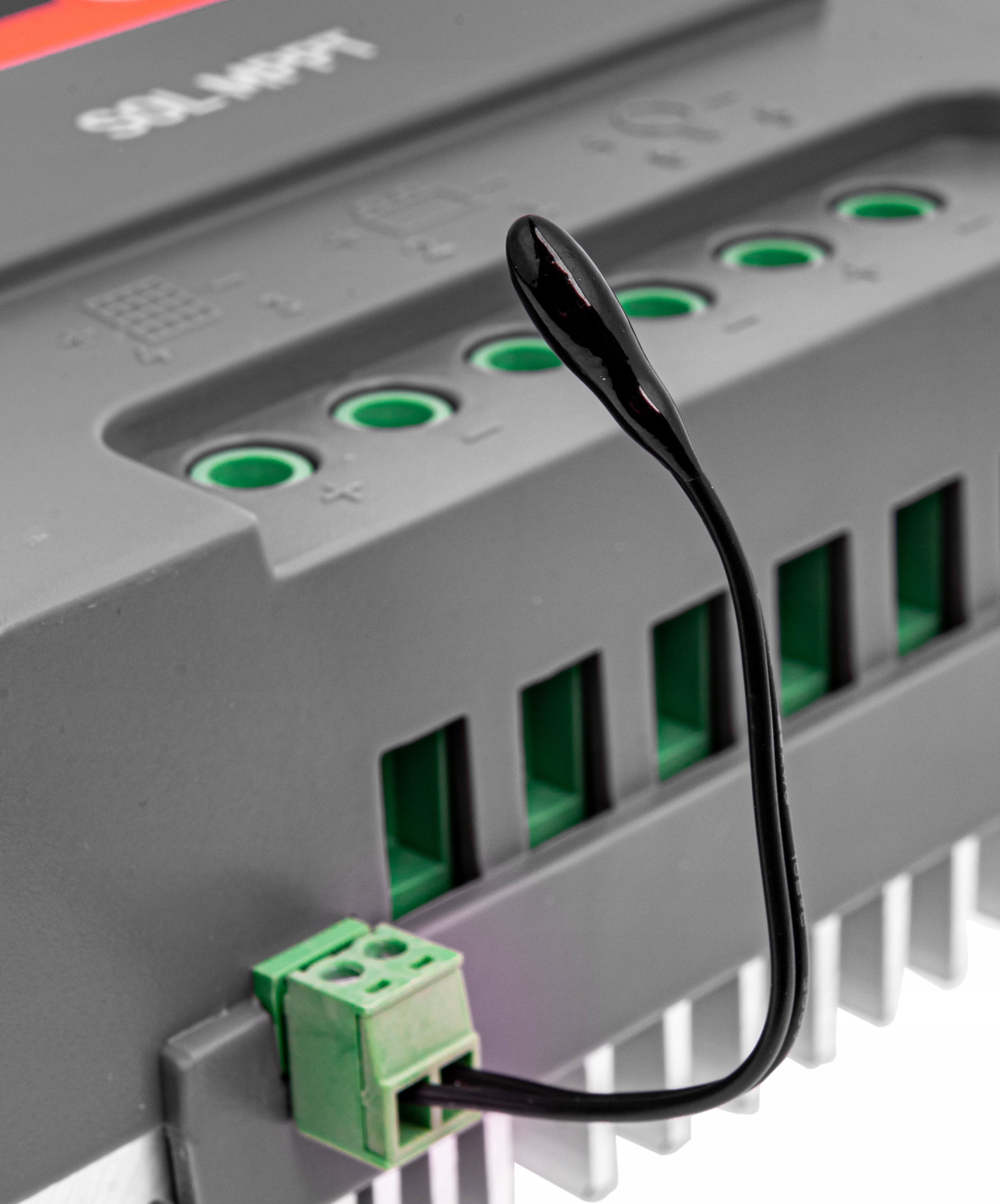

W ZESTAWIE CZUJNIK TEMPERATURY ZEWNĘTRZNEJ

Służy do optymalizacji pracy regulatora i doboru odpowiednich parametrów pracy.
