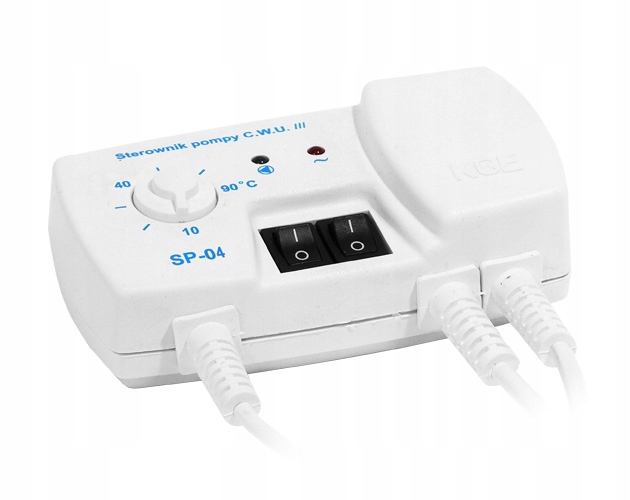

Контроллер насоса ЦТ SP-04 KG Elektronik

Termoregulator typu SP-04 C.W.U.

Zadaniem sterownika SP-04 C.W.U. jest wyłączenie pompy w chwili osiągnięcia ustalonej temperatury.

Sterownik Sp-04 przeznaczony jest do sterowania pompy wody

użytkowej cyrkulacyjnej lub podłogówki, zadaniem regulatora jest

wyłączenie pompy jeśli temperatura przekroczy żądaną wartość.

Poniżej nastawionej temperatury pompa pracuje cały czas.

Temperatura wyłączenia pompy regulowana jest potencjometrem (w

zakresie 10 C - 90 C). Pompa załącza się jeśli temperatura rzeczywista

spadnie o 5 C poniżej temperatury zadanej (ustawianej

potencjometrem). Załączenie i wyłączenie pompy następuje po około 30

sekundach. Zapobiega to ciągłemu przełączaniu się pompy w przypadku szybkich zmian temperatury.

Regulator, oprócz potencjometru, posiada dwa przełączniki. Pierwszy z

nich służy do załączania regulatora (jest to sygnalizowane świeceniem

się diody czerwonej). Drugi służy do ręcznego załączania pompy

(sygnalizuje to dioda zielona).

Oprócz tego dioda zielona sygnalizuje również pracę pompy przy

automatycznym sterowaniu pompą.

Regulator posiada zabezpieczenie w postaci bezpiecznika

polimerowego wielorazowego użytku (wewnątrz obudowy na płytce)

Zakres regulacji temperatury: 10 st. C do 90 st. C

Histereza: 5 st. C

Napięcie zasilania: 230/50Hz +/- 10%

Pobór mocy: <2W

Temperatura pracy: -10 st. C do 50 st. C

Przekrój przewodów przyłączeniowych: 3x0,75mm

Długość przewodów czujnika: 1,2m

Zasilanie: 230V/50Hz

Prąd obciążenia wyjścia: 180W

Wymiary (szer, wys, dł): 72x50x132

Stopień ochrony: IP-20

Alarm przy: 90 st. C
