ИСТОЧНИК ПИТАНИЯ AC/AC PSAC 0424 PULSAR

ZASILACZ AC/AC PSAC 0424 PULSAR

KOD PRODUCENTA: PSAC0424

Zasilacz AC/AC Pulsar PSAC 0424 przeznaczony jest do zasilania urządzeń wymagających napięcia AC o wartości 24V (U1= 24,0V AC/ U2= 27,0V AC) o wydajności całkowitej 4A@24Vac.

Zasilacz posiada 5 wyjść zabezpieczonych niezależnie bezpiecznikami. Napięcie wyjściowe może być korygowane (skokowo) za pomocą zworek U1/U2, niezależnie dla każdego wyjścia AUX.

Zasilacz posiada zabezpieczenia: przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne transformatora (OHP) oraz wyjście techniczne AW informujące o awarii wyjścia (zadziałanie SCP), służące do zdalnej kontroli pracy.

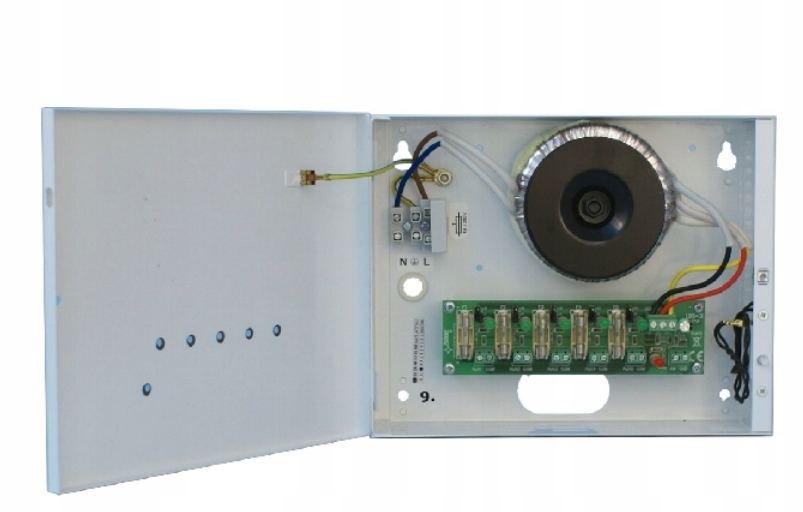

Zasilacz umieszczony jest w metalowej, natynkowej obudowie z optyczną sygnalizację pracy informującą o stanie: wyjść i/lub awarii. Obudowa wyposażona jest ponadto wi mikroprzełącznik (TAMPER) sygnalizujący otwarcie drzwiczek (czołówki)

Specyfikacja techniczna:

• Obudowa: metalowa, IP20, kolor RAL9003,
• Wymiary: W=210, H=165, D=63, W1=215, H1=170, D1=55mm, D2=8 [mm, +/-2]
• Waga netto/brutto: 2,1 / 2,2 [kg]
• Zabezpieczenie antysabotażowe: 1 x mikrowyłącznik: otwarcie obudowy, 0,5A@50V/DC max. NC,
• Zamykanie: skręcana: wkręt walcowy x 1
• Uwagi: posiada dystans od ściany (podłoża) - 8mm
• Zasilanie: 230V/AC (-15%/+10%), 50Hz, 0,5 A max. (5,0 A „zimny start”)
• Moc zasilacza: S=100 VA max.
• Napięcia wyjściowe: U1 : 23,0V÷28,0V AC (100% obciążenia ÷ 0% obciążenia)
• U2 : 25,5V÷31,5V AC (100% obciążenia ÷ 0% obciążenia).
• Prąd wyjściowy: 5x 0,8A dla bezpieczników F1A, S 4,0A@24Vacmax. lub 3,7A@27Vac max.
• 2A max. dla pojedynczego AUX (F2A)
• Ilość wyjść zasilania: 5
• Zabezpieczenie przeciwzwarciowe (SCP): 5x F1,0A lub 3x F1,5A bezpieczniki topikowe ( 5x20 mm)
• Zabezpieczenie przeciążeniowe (OLP): 5x F1,0A lub 3x F1,5A obwód AC 24V/1x T1,0A obwód AC 230V
• Zabezpieczenie przepięciowe: brak
• Wyjścia techniczne: OC, 50mA (max.), stan normalny= hi-Z , awaria = L (0V)
• Optyczna sygnalizacja pracy: diody LED: zielone= wyjścia AC ( x 5szt), czerwona= awaria (x1szt)
• Warunki pracy: II klasa środowiskowa, -10°C÷ 40°C
• Certyfikaty, deklaracje: CE, RoHS
• Uwagi: chłodzenie zasilacza: konwekcyjne, ZŁĄCZA; zasilanie: f0,63-2,50
• (AWG 22-10), I/O PCB : f0,41÷1,63 (AWG 26-14),
• wyjscie TAMPER : przewody, 30cm
