КОЛЛЕКТОР, ВОДОУЛОВИТЕЛЬ 80-105 ФИЛЬТР ДОЖДЕВОЙ ВОДЫ G

SKUTECZNY ZBIERACZ ZIMA-LATO, DO WODY Z RURY SPUSTOWEJ 80-105 MM DO ZBIORNIKA NA DESZCZÓWKĘ

+ KRÓCIEC 1" DO MONTAŻU W ZBIORNIKU

Kolor: Antracyt

Zalety łapacza wody deszczowej z funkcją zima - lato:

• Zbieracz można zastosować do rur spustowych PCV i metalowych o średnicy : 80 mm, 87 mm, 90 mm, 100 mm, 105 mm
• Szybka i prosta zmiana użytkowania z okresu letniego na zimowy i odwrotnie, funkcja zima - lato
• Wysoki współczynnik sprawności, przechwytuje do 95% wody deszczowej
• Filtr stożkowy przychwytuje liście i większe zabrudzenia, a jego specjalna budowa ułatwia spadanie ich w dół rurą spustową
• Wysokiej jakości plastik, mrozoodporny i wytrzymały na promieniowanie UV
• Łatwy i szybki montaż — bez demontowania rury spustowej
• Atrakcyjny i elegancki design
• Króciec wyjściowy zbieracza o średnicy 25,4mm 1"

Producent: MARLEY

WYPRODUKOWANO W NIEMCZECH

Zbieracz wody przechwytuje deszczówkę z rury spustowej do momentu, gdy woda w zbiorniku osiągnie poziom na jakim zainstalowany jest zbieracz. Nadmiar płynie dalej rurą spustową. W komplecie króciec służący do podłączenia zbieracza ze zbiornikiem.

Dodatkowo potrzebny będzie odpowiedni odcinek węża 1''. Wąż nie wchodzi w skład zestawu.

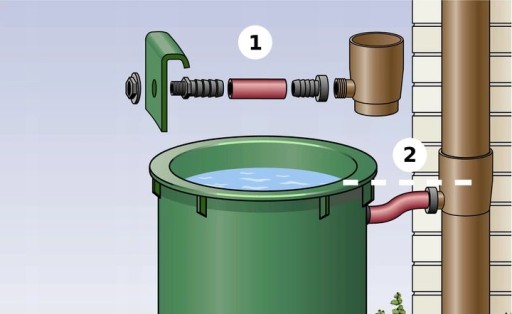

Rys.1 Woda deszczowa jest odprowadzana do zbiornika / beczki.

Rys.2 Maksymalny poziom napełnienia zbiornik / beczki = wysokość przelewu.

1. Montaż zbieracza na rurze spustowej.

2. Wysokość podłączenia zbieracz wyznacza maksymalny poziom wody w zbiorniku.

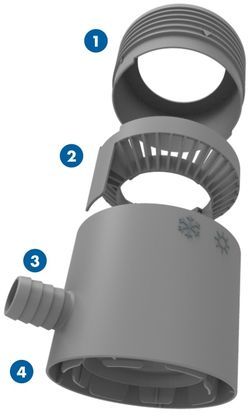

BUDOWA ZBIERACZA:

1. Przyłącze do rur spustowych 80 - 105mm, Przestawianie z eksploatacji letniej na zimową
2. Łatwy do oczyszczenia kosz filtra
3. Zintegrowane przyłącze węża 25,4 mm (1")
4. Przyłącze do rury spustowej, miejsce po cięciu piłą jest zakryte

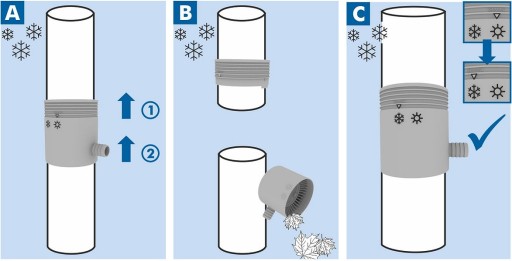

FUNKCJA LATO / ZIMA  -  PROSTA ZMIANA UŻYTKOWANIA Z OKRESU LETNIEGO NA ZIMOWY.

A) Odłączyć górną część zbieracza  wody od części dolnej i przesunąć ją do góry (1). Zdjąć dolną część z rury spustowej (2).

B) Usunąć z filtra zgromadzone liście i większe zabrudzenia. W celu dokładnego wyczyszczenia zbieracza deszczówki można wyjąć też sam kosz filtra.

C) Ponownie nałożyć część dolną, połączyć część górną i dolną, przekręcając przy tym strzałkę na górnej części na symbol płatka śnieżnego - funkcja zima. W tym ułożeniu woda deszczowa płynie tylko rurą spustową do odpływu. W tym ustawieniu jedna zaślepka zamyka wyjście zbieracza, a druga otwiera odpływ z wewnętrznej rynienki tak by woda deszczowa nie gromadziła się w zbieraczu (cała spływała rurą spustową).

Szybki i łatwy montaż — bez demontowania rury spustowej. Uniwersalne zastosowanie w rurach spustowych pcv i metalowych o średnicy od 80 do 105 mm.

1. Zaznaczyć górną krawędź zbieracza deszczówki na rurze spustowej, 95 mm pod 2. znakowaniem.

2. Przeciąć (1) rurę spustową w zaznaczonych miejscach i dokładnie ją ogratować (2) w celu uzyskania maksymalnej wydajności zbierania.

3b. Starannie przyciąć (np. nożykiem) górną część zbieracza (są już przygotowanie perforowane okręgi o średnicy: 80, 87, 90,100, 105 mm) do wymiarów średnicy zewnętrznej rury spustowej i nasunąć ją na górną rurę spustową.

4. Dolną część zbieracza nasunąć na dolną rurę spustową (1). Połączyć na wcisk górną i dolną część zbieracza na wodę deszczową (2)

5. Gotowe! Łapacz deszczówki jest od razu gotowy do użycia.
