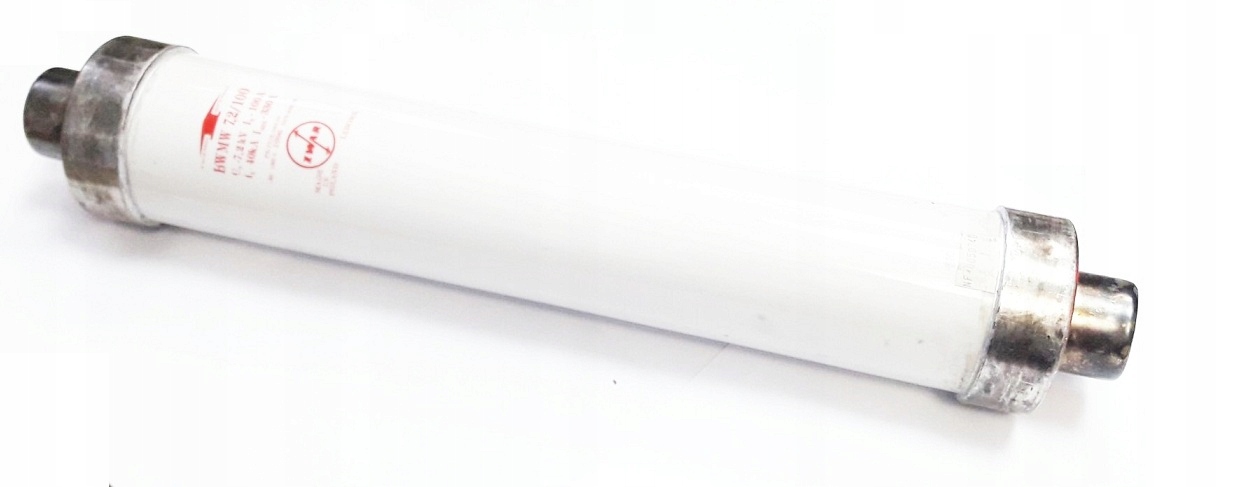

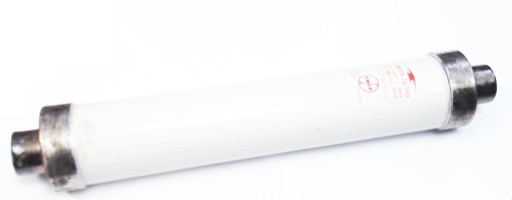

BEZPIECZNIKI ŚREDNIEGO NAPIĘCIA MOCY BWMW 7,2-100

BEZPIECZNIKI ŚREDNIEGO NAPIĘCIA MOCY BWMW 7,2-100 100A

7,2kV

IN-100A

1. CECHY CHARAKTERYSTYCZNE

– wysoka zdolność wyłączalna

– ograniczanie prądów zwarciowych

– niskie wartości prądu wyłączalnego najmniejszego

– niskie przepięcia łączeniowe

– przystosowanie do współpracy z rozłącznikiem (wyposażenie

w wybijak średni)

– wymiary zgodne z normami DIN i IEC.

2. ZASTOSOWANIE

Wkładki bezpiecznikowe przeznaczone są do zabezpieczania

od skutków zwarć transformatorów, baterii kondensatorów, odga-

łęzień kabli i linii napowietrznych. Chronią urządzenia rozdzielcze

od skutków działania dynamicznego i cieplnego dużych prądów

zwarciowych przez ograniczanie ich wartości szczytowej i prze-

rwanie prądu w ciągu kilku milisekund.

Wkładki bezpiecznikowe typu BWMW można stosować do za-

bezpieczania innych urządzeń w przypadku gdy sprzyjają temu

charakterystyki działania i wymiary bezpiecznika.

Wkładki bezpiecznikowe typu BWMW jak wszystkie wkładki dzia-

łające na tej samej zasadzie zapewniają przerywanie prądów prze-

ciążeniowych większych od I min

(wartości I min są podane w tabeli 1).

W przypadkach, gdy zachodzi konieczność zabezpieczania

również od przeciążeń mniejszych od I min

należy stosować wkładki

bezpiecznikowe z rozłącznikiem wyposażonym w zabezpieczenie

nadprądowe.

Wkładki bezpiecznikowe typu BWMW przeznaczone są do mo-

cowania w podstawach typu: BWMP; BWMPE; BWMPNS;

BWMPNW; BPS-01 oraz w rozłącznikach typu OR5.

3. WARUNKI ŚRODOWISKOWE PRACY

Wkładki bezpiecznikowe typu BWMW przystosowane są do pra-

cy w następujących warunkach:

– w urządzeniach napowietrznych i wnętrzowych,

– w temperaturze otoczenia od -30 °C do +40 °C,

– przy wilgotności względnej otaczającego powietrza do 100%

w temperaturze +20 °C.

Średnica 90mm

Długość całkowita 520mm

BEZPIECZNIKI NOWE SPRAWNE

-WYPRZEDAŻ LEŻAKÓW MAGAZYNOWYCH
