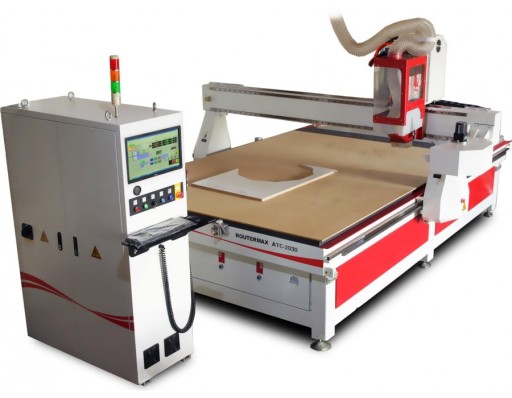

ЗИМНИЙ ЧПУ-центр ROUTERMAX-ATC 1325 DELUXE

Filmik z pracy maszyny:

https://www.youtube.com/watch?v=1GGEdZfBBGY&feature=emb_title

Dane techniczne:

– zakres pracy w osi X: 1300 mm

– zakres pracy w osi Y: 2500 mm

– zakres pracy w osi Z: 300 mm

– wrzeciono chłodzone powietrzem HITECO 9.5 kw, HSK 63 F

– prędkość obrotowa wrzeciona: płynnie regulowana 24.000 obr/min

– magazynek na 8 narzędzi, boczny

– system przesuwu ( oś X i Y ): prowadnice zębate

– system przesuwu ( oś Z ): przekładnia śrubowo-toczna

– silniki przesuwu: AC Servo Motoren Delta / YASKAWA

– przekładnia SHIMPO

– max. prędkość przesuwu: 40 m/min

– max. prędkość pracy: 20 m/min

– dokładność pracy: 0.05 mm

– stół próżniowy z 4 sekcjami i T-wpustem

– sucha pompa próżniowa BECKER, chłodzona powietrzem, moc 129 m3/h

– pozycjonowanie materiału, pneumatycznie opuszczane ograniczniki po 2 sztuki w osi X i Y

– sensor pomiaru narzędzia

– sterowanie: OSAI / Italy

– Software Vectric CUT 2D PRO (NESTING Included)

– interfejs: Ethernet/USB/CompactFlash Card

– napięcie znamionowe: 400 V, 50 Hz

– temperatura otoczenia pracy: 0-45°C

– szerokość maszyny: 2100 mm

– długość maszyny: 3300 mm

– waga: 2500 kg

Podstawa maszyny:

– Rama maszyny i suwnica są statycznie i dynamicznie sztywne ze wzgledu na ich konstrukcję spawaną.

– Przez ożebrowanie ramy została osiągnięta dodatkowa stabilność.

– Dzięki dużej wadze podstawy zostały zmniejszone wibracje powstające podczas pracy.

– Na ramieniu maszyny jest zamieszczona suwnica przypisana do osi Y

– Na suwnicy umieszczony jest mechanizm poprzeczny który porusza się w kierunkach osi X i Z.

System prowadnic:

– Ruch w osiach X, Y i Z następuje za pomocą systemu prowadnic liniowych

– Max. prędkość przesuwu to 40 m/min.

System napędu:

– Wysoka jakość przetwarzania i precyzja powtarzania została osiągnięta za pomocą servo silników YASKAWA/DELTA, bezluzowych śrub kulowo-tocznych oraz kół i listw zębatych na osi Y.

Mocowanie elementu:

– Stół próżniowy rastrowy z T-wpustem do mocowania powlekanych i niepowlekanych płyt, idealne do obróbki NESTING.

– sucha pompa próżniowa BECKER chłodzona powietrzem o mocy 129 m3/h

Wrzeciono frazarki:

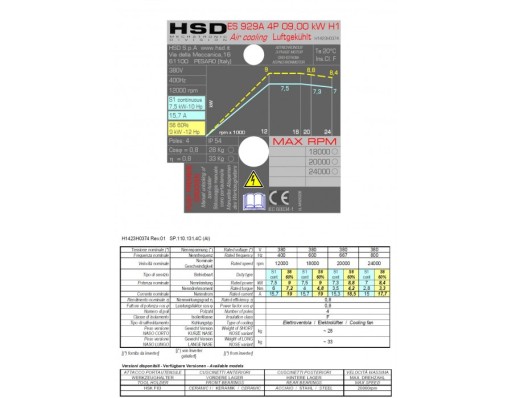

– wrzeciono chłodzone powietrzem: Italian / HSD 9.0 kW

– mocowanie narzędzia: ISO 30

– chłodzone powietrzem

– prędkość, bezstopniowa do 24.000 obr/min

– uchwyty narzędzi o średnicach 4, 6, 8, 10, 12, 16, 20 mm

– max. prędkość: 20 m /min

Zmieniarka narzędzi:

– 8-krotna, boczna

Sterowanie:

Interpolacja we wszystkich osiach, przy czym interpolacji kołowej podlegają tylko dwie osie.

Trzecia oś jest obliczana jako oś liniowa. Zintegrowane sterowanie SPS przejmuje kontrolę nad wszystkimi funkcjami maszyny.

Komputer przemysłowy ( SYNTEC) przejmuje zadania użytkownika.

Programowanie urządzenia może być wykonane przy maszynie lub na komputerze w biurze.

Maszyna posiada port CF na kartę pamięci, port LAN do podłączenia sieci i port USB.

Oprogramowanie:

– W zestawie program CAD/CAM – VECTRIC CUT 2D PRO

– Idealne oprogramowanie do tworzenia programów obróbczych dla wszystkich obszarów zastosowań przy produkcji mebli, wykończenia wnętrz, obiektów, stolarce itp.

Funkcje oprogramowania:

– bazujące na systemie WINDOWS 32-Bit i 64-Bit

– Windows 7

– Windows XP Home/Professional

– Windows 2000

– G-Code (DIN 6625)

– HPGL (*.PLT)

– symulacja

– zintegrowana funkcja do szybkiego frezowania płaszczyzn

– zintegrowane sterowanie wrzeciona

– funkcja edycji kodu sterowania (opcjonalnie)

– wyświetlanie kodu sterującego (G-Code lub HPGL-Code)

Podłaczenie:

– moc całkowita: 27 kW

– napięcie znamionowe: 400 V

– częstotliwość: 50 Hz

– zabezpieczenie: 32 A

Odpylanie:

– króćce odciągowe: Ø = 100 mm

– prędkość powietrza: 30 m/sec.

– objętość odciągowa: 2500 m³/h

Pneumatyka:

– podłączenie sprężonego powietrza: 9 DN

– zużycie powietrza: 60 l/min.

– ciśnienie robocze: 6 bar

Wymiary:

– D=3300, Sz=2100, W=2200 mm

– waga 2000 kg
