DOMOFON JEDNORODZINNY "BERNSTEIN" ADS-03RU

• obsługa 2 wejść (furtka i brama)
• czarny szyfrator z podświetleniem nocnym w kolorze białym
• czytnik kluczy zbliżeniowych
• głośnomówiący unifon w kolorze białym
• natynkowy montaż kasety zewnętrznej
• daszek ochronny

Jednorodzinny domofon wyposażony jest w czarny unifon, czarną kasetę zewnętrzną oraz 2 zasilacze sieciowe DC 12V.

Głośnomówiący unifon umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym i automatem bramy wjazdowej.

Jednolokatorska stacja bramowa przeznaczona jest do montażu natynkowego. Aluminiowa obudowa kasety w połączeniu z daszkiem ochronnym zapewnia jej odporność na niekorzystne warunki atmosferyczne.

Szyfrator z podświetlaną klawiaturą numeryczną w kolorze białym umożliwia otwarcie furtki przy wykorzystaniu kodu PIN. Dodatkowo kaseta otwiera furtkę po zbliżeniu breloka.

WIDEOINSTRUKCJA

Link: https://www.youtube.com/watch?v=LUkmQIgSaMo

Spis treści:

• 00:08 - podłączenie przewodów komunikacyjnych [kaseta]
• 00:12 - podłączenie przewodów komunikacyjnych [unifon]

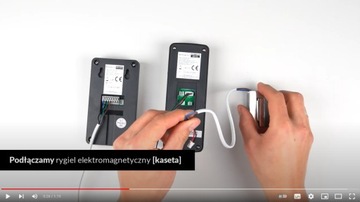

• 00:28 - podłączenie elektrozaczepu
• 00:38 - podłączenie przycisku opuszczenia posesji [exit]
• 00:45 - podłączenie zasilania
• 00:53 - test urządzenia

UNIFON

Głośnomówiący unifon umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym. Ponadto wyposażony jest w funkcję regulacji głośności rozmowy oraz przycisk dyskretnego podsłuchu otoczenia modułu zewnętrznego.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12 V DC
• Pobór mocy - czuwanie / praca: 0,2 W / 2 W
• Ilość przewodów łączących: 4
• Ilość obsługiwanych wyjść: 2
• Rodzaj komunikacji: Przewodowa
• Ilość melodii gongu: 1
• Głośnomówiący: Tak
• Materiał obudowy: Stop aluminium, tworzywo sztuczne
• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC (wyjście na bramę)
• Temperaturowy zakres pracy: 0ºC ~ +55ºC
• Wymiary (W x SZ x G): 137 x 89 x 23 mm
• Waga netto unifonu: 160 g

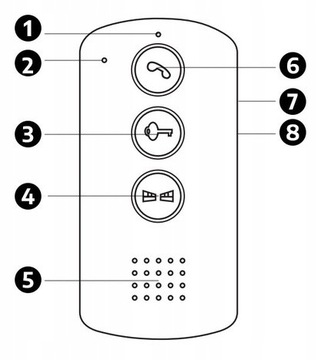

BUDOWA UNIFONU

1. Wskaźnik LED

2. Mikrofon

3. Przycisk otwarcia furtki

4. Przycisk otwarcia bramy

5. Głośnik

6. Przycisk prowadzenia rozmowy

7. Regulacja głośności rozmowy

8. Regulacja głośności dzwonka

STACJA BRAMOWA

Czarna, jednolokatorska stacja bramowa domofonu przeznaczona jest do monatażu natynkowego. Wykonana ze stopu aluminium i zabezpieczona dodatkowym daszkiem gwarantuje odporność na niekorzystne warunki atmosferyczne.

Otwarcie furtki możliwe jest po wpisaniu kodu PIN lub zbliżeniu breloka do czytnika.

SPECYFIKACJA TECHNICZNA:

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC, 350mA
• Rodzaj komunikacji: Przewodowa
• Maks. liczba lokatorów: 1
• Szyfrator: Tak
• Podświetlana klawiatura: Tak
• Czytnik kluczy zbliżeniowych: Mifare 13,56 MHz
• Materiał obudowy: Stop aluminium
• Sposób montażu: Natynkowy
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -15ºC ~ +45ºC
• Wymiary  (W x SZ x G): 170 x 65 x 39 mm
• Waga netto kasety: 340 g

WYGODNE OTWIERANIE FURTKI

Stacja bramowa o szerokości 66 mm idealnie nadaje się do montażu na wąskim słupku.

Duże podświetlane przyciski i szeroki rozstaw miedzy nimi umożliwia wygodne użytkowanie zamka szyfrowego. Dzięki takiemu rozwiązaniu nie występuje problem z równoczesnym naciskaniem kilku klawiszy, co ma miejsce w przypadku mniejszych kaset zewnętrznych.

Ponadto urządzenie wyposażone jest w czytnik breloków zbliżeniowych pracujących w standardzie Mifare 13,56 MHz.

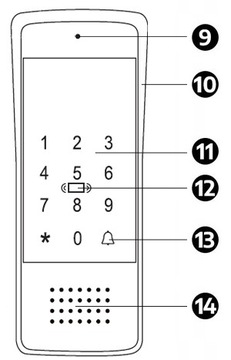

BUDOWA STACJI BRAMOWEJ

9. Mikrofon

10. Daszek

11. Szyfrator

12. Czytnik zbliżeniowy

13. Przycisk wywołania

14. Głośnik

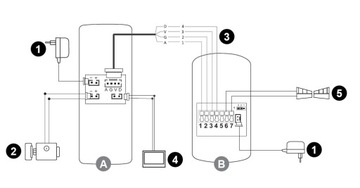

SCHEMAT POŁĄCZENIOWY

LEGENDA

A. Stacja Bramowa | B. Unifon

1. Adapter zasilający DC 12V | Uwaga! Adaptery mogą zostać zastąpione zasilaczem na szynę DIN DC 12V/ 2,5A
2. Elektrozaczep (rygiel elektromagnetyczny) DC 12V, 350mA
3. Przewody komunikacyjne
4. Przycisk opuszczenia posesji
5. Napęd bramy

DODATKOWE INFORMACJE

1. Jaki przewód muszę zastosować do połączenia unifonu z kasetą zewnętrzną?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

5. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2A.
