Шляпа для GPS приемника Raspberry Pi MAX-M8Q

Hat dla Raspberry Pi odbiornikiem GPS u-blox MAX-M8Q obsługującym systemy pozycjonowania: GPS, Beidou, Galileo i GLONASS. Na płytce modułu znajduje się również adaper umożliwiający komunikacje za pomocą USB oraz konwerter napięcia zapewniający zgodność modułu z systemami zasilanymi napięciem 5V np. Arduino.

✅ Najważniejsze cechy modułu:

• Jednoczesny odbiór do 3 typów systemów satelitarnych GNSS z GPS, Beidou, Galileo i GLONASS, przy zachowaniu niskiego zużycia energii
• Obsługa systemów rozszerzających, w tym SBAS, QZSS, IMES, D-GPS, poprawiających wydajność pozycjonowania lokalizacji usługi
• Obsługa A-GNSS (Assisted GNSS), skracająca czas pierwszego pozycjonowania po włączeniu, poprawiająca czułość akwizycji
• Wysoka czułość nawigacji (-167dBm ) i wyjątkowa zdolność do zapobiegania spoofing i przeciwzakłóceniom, obsługuje geo-fencing
• Obsługuje U-Center, łatwy sposób konfiguracji modułu
• Standardowe złącze Raspberry Pi 40PIN GPIO, obsługuje płyty z serii Raspberry Pi, Jetson Nano
• Wbudowany konwerter USB TO UART CP2102 do debugowania szeregowego
• Interfejs UART i I2C modułu, do łączenia z płytami hosta, takimi jak Arduino / STM32
• Zakres szybkości transmisji: 4800 ~ 921600bps (domyślnie 9600bps)
• Obsługuje interfejs DDC (zgodny z I2C): do 400 KHz (maks.)
• Wbudowany uchwyt na baterię, obsługuje akumulator ML1220, do przechowywania efemeryd i gorących startów
• 4x diody LED sygnalizujące stan pracy modułu
• Dostępne przykłady obsługi dla Raspberry Pi / Jetson Nano / Arduino / STM32

⭐ Standardowe złącze Raspberry Pi 40 GPIO

Zastosowanie standardowego złącza zapewnia zgodność z każdą wersją Raspberry Pi, a dodatkowe wyprowadzenia zapewniają również możliwość współpracy z Arduino, Nucleo itp.

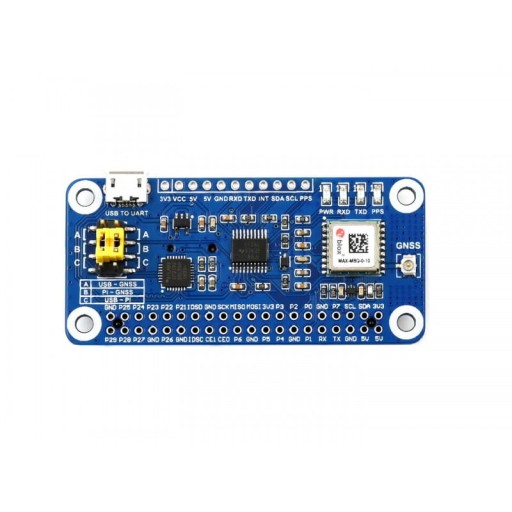

⭐ Co znajdziemy na PCB modułu

1. MAX-M8Q moduł odbiornika GNSS

2. TXS0108EPWR konwerter poziomów napięć

3. RT9193-33 układ zasilania

4. CP2102 konwerter USB na UART

5. Kontrolki LED

• ▶️ RXD/TXD: UART TX/RX
• ▶️ PPS: GPS status
• ▶️ PWR: wskaźnik zasilania

6. Gniazdo dla baterii

• ▶️ bateria podtrzymująca dane pozycji, moduł obsługuje ładowalne baterie ML1220

7. Złącze Raspberry Pi GPIO

• ▶️ za pomocą którego łączymy moduł z Raspberry Pi

8. Interfejsy UART, I2C

• ▶️ do komunikacji z innymi mikrokontrolerami

9. Port z USB na UART

10. Gniazdo anteny GNSS

11. Zworki wyboru podłączenia UART

• ▶️ A: sterowanie MAX-M8Q poprzez USB
• ▶️ B: sterowanie MAX-M8Q poprzez Raspberry Pi
• ▶️ C: dostęp do Raspberry Pi poprzez konwerter USB na UART

▶️ Opis wyprowadzeń

▶️ Wymiary

✅ Zawartość zestawu:

• MAX-M8Q GNSS HAT x1
• Antena zewnętrzna GPS x1
• Kabel USB-A to Micro-B x1
• Dystanse dla RPi x 2
• Złącze 2x20 Pin żeńskie x1
