РАСПРЕДЕЛИТЕЛЬ KSV 125-2 70 кВт ДЛЯ 2 ЦЕПЕЙ НАСОСА PRIMOTHERM AFRISO

Przedmiotem aukcji jest:

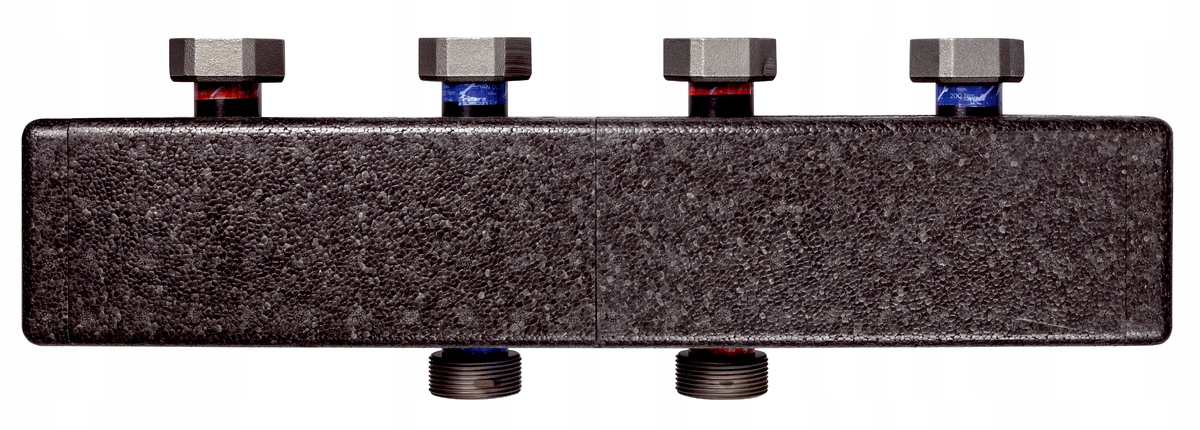

Rozdzielacz KSV 125-2 70 kW, dla 2 obiegów pompowych ( 77310 )

OPIS

Rozdzielacze KSV składają się z 2, 3, 4 lub 5 par przyłączy zasilających i powrotnych obiegów pompowych. Całość znajduje się w zdejmowanej izolacji termicznej. Wersja rozdzielaczy KSV HW wyposażona jest dodatkowo w sprzęgło hydrauliczne do rozdzielania obiegów oraz przyłącze do zamontowania zaworu spustowego lub czujnika temperatury.

Wszystkie rozdzielacze KSV są fabrycznie testowane pod względem szczelności, posiadają izolację termiczną oraz wieszaki ścienne.

Przyłącza rozdzielacza ze strony kotła posiadają gwinty zewnętrzne G1 1/2”. Przyłącza od strony grup pompowych posiadają nakrętki z uszczelnieniem płaskim G1 1/2”.

• maksymalne ciśnienie: 6 bar
• przyłącza od strony kotła: G1 ½"
• przyłącza od strony instalacji: GW G1 ½"
• rozstaw osi przyłączy grup pompowych: 125 mm
• maksymalna temperatura medium: 110°C
• przepływ: 3,0 m³/h

ZASTOSOWANIE

Rozdzielacze KSV przeznaczone są do szybkiego i wygodnego podłączenia od dwóch do pięciu grup pompowych PrimoTherm lub PrimoTherm K do źródła ciepła. Rozdzielają medium w instalacjach zgodnych z normą PN-EN 12828

Rozdzielacze KSV 125 służą do rozdzielania czynnika grzewczego. Obiegi grzewcze należy połączyć z gwintami G1½’’ wykorzystując uszczelki z zestawu. Dokładnie tak samo należy uszczelnić przyłącze do obiegu kotłowego.

Rozdzielacze KSV 125 HW wyposażone są dodatkowo w wbudowane sprzęgło hydrauliczne służące do regulacji hydraulicznej instalacji. Gwint GW G½” z boku, przeznaczony jest do montażu zaworu spustowego lub tulei zanurzeniowej do czujnika temperatury. W przypadku, w którym nie ma potrzeby montażu tych elementów, mufę należy zaślepić korkiem. Do podłączenia obiegów grzewczych należy użyć uszczelek z zestawu. Natomiast do uszczelnienia przyłącza do obiegu kotłowego należy użyć taśmy teflonowej.

Rozdzielacze KSV 125 oraz KSV 125 HW należy połączyć z obiegami grzewczymi zgodnie z oznaczeniem na króćcach: kolor czerwony = zasilanie, kolor niebieski = powrót z instalacji/do źródła ciepła.
