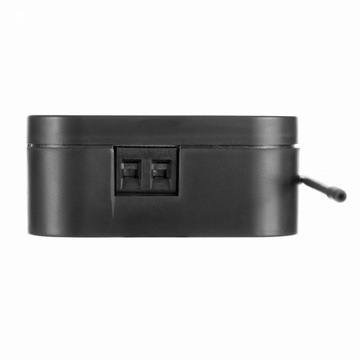

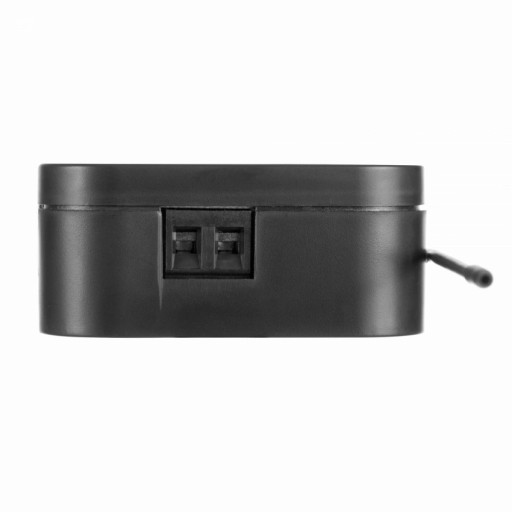

Контроллер для ворот ZAMEL с приемником радиоуправления ROB-21/12-24V

Sterownik bramowy radiowy

ZAMEL ROB-21/12-24V

✔️ Otwieranie / zamykanie bramy lub furtki za pomocą pilota

✔️Sterowanie bramą ze Smartfona za pośrednictwem Kontrolera EFC-01 dostępnego w naszej ofercie (brak w zestawie)

✔️ Aplikacja pozwala zobaczyć faktyczny stan bramy: zamknięta / uchylona / otwarta.

✔️ Funkcja częściowego otwarcia - pozwala na uchylanie bramy, na tyle, by mogli przejść przez nią piesi

✔️Współpracuje z większością sterowników bramowych dostępnych na rynku (Np. FAAC, Nice, Elmes, Hormann)

✔️Niezależne Sterowanie dwoma odbiornikami (brama + furtka, 2x brama, 2x furtka)

Zestaw składa się z

• 1 szt. Sterownik bramowy ROB-21/12-24V
• Instrukcja obsługi w języku polskim

Steruj bramą i furtką za pomocą aplikacji na telefon dzięki kontrolerowi EFC-01.

Kontroler dostępny w naszej ofercie

➡️ Odbiornik ROB-21 przeznaczony jest do otwierania/zamykania bram wjazdowych lub garażowych z poziomu pilotów oraz aplikacji EXTA LIFE. Odbiornik można również z powodzeniem wykorzystać do sterowania elektrozaczepami w furtach wejściowych na posesję. W przypadku sterowania bramami konieczne jest podłączenie odbiornika pod odpowiednie wejścia dedykowanego sterownika bramy wjazdowej lub garażowej.

➡️ ROB-21 posiada dwa wejścia do podłączenia czujników krańcowych – dzięki temu w aplikacji widoczny jest faktyczny stan bramy: zamknięta / uchylona / otwarta. Funkcjonalnie tryb sterowania bramą umożliwia całkowite jej otwarcie lub jedynie uchylanie do ustalonego poziomu. Szeroki zakres napięcia zasilającego 1224 V AC/DC umożliwia współpracę z większością sterowników bram dostępnych na rynku.

➡️ Dwa kanały ze stykami NO umożliwiają niezależne sterowanie: bramą i furtką, dwoma bramami lub dwoma furtkami. Wymiary umożliwiają montaż urządzenia w puszkach instalacyjnych Ø60 lub bezpośrednio w obudowie sterownika bramy.

Sterowanie bramą za pomocą Aplikacji na telefon

• Funkcja sterowania bramą z telefonu jest dostępna tylko i wyłącznie gdy zastosujemy kontroler EFC-01.
• Dzięki niemu nie tylko będziemy mogli otwierać / zamykać naszą bramę lub furtkę ale i sprawdzać czy jest zamknięta / uchylona / otwarta

< ul>

Sterowanie bramą za pomocą pilota

• Sterowanie za pośrednictwem pilota dwukanałowego (P-457/2) pozwala na niezależne sterowanie dwoma odbiornikami z jednego pilota

< ol>

Opis produktu:

1. Zaciski do podłączenia krańcówek
2. Zaciski kanału 2
3. Zaciski kanału 1
4. Zaciski zasilania
5. Dioda sygnalizacyjna ( transmisja / programowanie )
6. Przycisk programowania

Dodawanie przycisków pilota do urządzenia

• Urządzenie ROB-21 może być sterowane z poziomu aplikacji oraz dowolnego pilota systemu EXTA LIFE.

• UWAGA: Urządzenie nie współpracuje z innymi pilotami działającymi na częstotliwości 868 MHz.

• Piloty radiowe mogą być wpisywane poprzez aplikację lub za pomocą przycisku PROG.

• Tryb przypisany dla wybranego przycisku pilota może być różny od trybu w jakim kanał jest widoczny z poziomu aplikacji EXTA LIFE.

< ol>

Wpisywanie przycisków pilota poprzez przycisk PROG

1. Naciśnij na krótko (0,5s) przycisk PROG. - dioda STATUS zaświeci się na niebiesko (programowanie przycisku do kanału 1). Jeżeli chcesz wpisać przycisk do drugiego kanału odczekaj około 5s aż dioda STATUS zaświeci się na czerwono.
2. Wciśnij i przytrzymaj przycisk pilota, który chcesz wpisać do danego kanału.
3. Dioda STATUS zgaśnie i po chwili ponownie się zaświeci.
4. Zwolnij przycisk pilota.
5. Po poprawnym wpisaniu przycisku dioda STATUS zamruga 3 razy i sterownik wyjdzie z trybu programowania.

< ul>

Dane techniczne:

• Znamionowe napięcie zasilania: 1224 V AC/DC
• Znamionowy pobór mocy: 95,5 mA dla 12 V AC: 64,1 mA dla 24 V AC 58,6 mA dla 12 V DC; 29,9 mA dla 24 V DC
• Moc nadawania: ERP<20 mW
• Transmisja: radiowa – pasmo ISM 868 MHz (868,5 MHz)
• Sposób transmisji: dwukierunkowa - 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 200 m w terenie otwartym
• Sygnalizacja optyczna pracy: tak - dioda LED STATUS
• Maksymalna ilość sparowanych przycisków: 96 par (w rozłożeniu na 2 kanały)
• Informacja o aktualnym stanie danego kanału: tak – po podłączeniu czujników krańcowych (zamknięta / uchylona / otwarta)
• Współpraca z nadajnikami EXTA LIFE: tak (pojedynczy impuls, uchylanie bramy, tryb monostabilny)
• Współpraca z kontrolerem EXTA LIFE: tak
• Ilość wejść zewnętrznych: 2
• Współpraca z czujnikami krańcowymi: NO / NC
• Stany przypisywane do wejść: otwarta / zamknięta / brak
• Długość impulsu: 0,1 s do 300 s z krokiem 0,1 s
• Czas opóźnienia (funkcja uchylania bramy): 1 s do 300 s z krokiem 1 s
• Parametry styków przekaźnika: 2 x NO (styki beznapięciowe)
• Maksymalna obciążalność wyjść: 2 x 5A / 250 VAC
• Liczba zacisków przyłączeniowych: 8 (przewody o przekroju do 2,5 mm2)
• Sposób montażu: puszka Ø60 mm pogłębiona / kieszeniowa
• Temperaturowy zakres pracy: -10 do +55 °C
• Stopień ochrony obudowy: IP20
• Wymiary: 47,5 x 47,5 x 20 mm
