BLAUBERG VENTO EXPERT A30-1 S10DUOWiFi РЕКУПЕРАТОР

REKUPERATOR - wentylator decentralny - systemy jednorurowe do pojedynczych pomieszczeń

BLAUBERG VENTO EXPERT A30-1 S10 W V.2 DUO WiFi

do instalacji w pomieszczeniach typu łazienka, kuchnia.

GŁÓWNE CECHY:

• Wysoka wydajność - max. 60 m3/h (16 l/s)
• Średnica kanału wentylacyjnego - 160 mm
• prędkość obrotowa max - 2500 obr./min.
• poziom hałasu - od 24 dB(A) / 3m
• Tłumienie hałasu ulicznego zgodnie z PN-EN 20140 - 42 dB(A)
• sprawność odzysku ciepła - do 85%
• napięcie zasilania - 230V / 50Hz
• W zestawie pilot zdalnego sterowania
• Wskaźnik wymiany filtrów
• Funkcja komunikacji przez sieć WiFi w celu zapewnienia skoordynowanego działania kilku jednostek wentylacyjnych
• Sterowanie za pomocą aplikacji mobilnej na smartfon lub tablet z systemem Android lub iOS
• Temperatura transportowanego powietrza - -20....+40 [°C]
• ceramiczny, higroskopijny (zdolny do pochłaniania pary wodnej  i wody - brak efektu skraplania), akumulacyjny wymiennik ciepła
• Klasa efektywności energetycznej - A
• Urządzenie jest zaprojektowane do pracy w pomieszczeniu w następujących warunkach: temperatura powietrza zewnętrznego od -15 °C (-5 °F) do +40 °C (104 °F) i wilgotność względna w pomieszczeniu do 65 %;
• renomowany producent - BLAUBERG

PRZEZNACZENIE:

• Efektywna energooszczędna nawiewno-wywiewna wentylacja do montażu w pomieszczeniach o podwyższonej wilgotności takich jak kuchnia czy łazienka. Pozostałe pomieszczenia mogą być wentylowane przez VENTO Expert A50 lub A100 (dostępne na naszych innych aukcjach).
• Zapewnienie równowagi wilgotności oraz regulowanej wymiany powietrza w celu stworzenia indywidualnego mikroklimatu. Utworzenie systemu wentylacji nawiewno-wywiewnej na bazie kilku jednostek sterowanych centralnie.

Urządzenie składa się z montowanego w pomieszczeniu panelu wewnętrznego z dekoracyjnym panelem przednim, kompaktowego modułu wewnętrznego z wymiennikiem, kanału wentylacyjnego z izolacją akustyczną i zewnętrznego wylotu wentylacyjnego. Podstawową częścią funkcjonalną urządzenia jest kompaktowy moduł wewnętrzny z wymiennikiem ciepła. W skład kompaktowego modułu wewnętrznego wchodzi wentylator, wymiennik ciepła i dwa filtry, zapewniające wstępną filtrację powietrza oraz zapobiegające przedostawaniu się pyłu i ciał obcych do wymiennika ciepła i wentylatora. Panel wewnętrzny jest wyposażony w żaluzje ochronne, które zamykają się przy wyłączeniu urządzenia i chronią przed ciągiem wstecznym, eliminując ryzyko powstawania przeciągów.

ZALETY URZĄDZENIA

1. Skuteczność odzysku ciepła o jednym z najwyższych wskaźników ze względu na innowacyjną heksagonalną strukturę komórek wymiennika ciepła
2. Łatwa obsługa. Blok wewnętrzny otwiera się za pomocą lekkiego naciśnięcia z obu stron.
3. Zintegrowany panel sterujący.
4. Bezdotykowa obsługa dzięki znajdującemu się w komplecie pilotowi zdalnego sterowania zapewniającemu obsługę wszystkich ustawień i regulacji.
5. Wbudowany moduł komunikacji bezprzewodowej Wi-Fi do sterowania jednostką za pomocą urządzenia z systemem Android lub iOS.
6. Możliwość dokupienia sterownika naściennego bezprzewodowego. Jednostki wentylacyjne (rekuperatory VENTO EXPERT) są podłączone do panelu sterującego przez Wi-Fi.

BUDOWA URZĄDZENIA

1. Panel przedni
2. Ceramiczny, akumulacyjny wymiennik ciepła
3. Wentylatory z rewersyjnym silnikiem EC
4. Separator strumieni powietrza
5. Okap zewnętrzny
6. Kanał wentylacyjny
7. Zintegrowany panel sterowania
8. Filtry powietrza

ODZYSK CIEPŁA I WILGOCI - ZASADA DZIAŁANIA URZĄDZENIA W ZIMIE

Oznaczenia na schemacie:

• 1 - Faza pierwsza (70 sekund) - usuwanie powietrza z pomieszczenia - dzięki dwóm kanałom wentylacyjnym w urządzeniu następuje jednocześnie nawiew oraz wywiew powietrza. Jeden wentylator dostarcza świeże i zimne powietrze z zewnątrz, które przepływa przez odpowiednią część wymiennika ceramicznego odbierając od niego zakumulowane ciepło oraz wilgoć.
• 2 - Faza druga (70 sekund) - doprowadzanie powietrza do pomieszczenia - w tym samym czasie drugi wentylator wywiewa ciepłe powietrze z pomieszczenia, które przepływa przez drugą część regeneratora stopniowo go nagrzewając i oddając część wilgoci. Po 70 sekundach pracy wentylatory zmieniają kierunki obrotów i rozpoczynają się procesy przeciwne.
• Z - Temperatura zewnętrzna
• W - Temperatura wewnętrzna

STEROWANIE

I. Przy pomocy pilota zdalnego sterowania

1. Włączanie/wyłączanie
2. Trzy biegi wentylatora
3. Tryb wietrzenia
4. Tryb odzysku ciepła
5. Tryb nocny: 8 godzin pracy na najniższym biegu
6. ryb "Party": 4 godziny pracy na najwyższym biegu

II. Przy pomocy panelu sterującego na urządzeniu

1. Wybór prędkości i wyłączanie
2. Tryb odzysku ciepła
3. Tryb wietrzenia

III. Sterowanie przy pomocy aplikacji na urządzenia mobilne

• Sterowanie pracą urządzenia za pomocą aplikacji mobilnej na smartfon lub tablet
• Zsynchronizowane działanie urządzeń, dzięki połączeniu przez sieć Wi-Fi
• Sterowanie systemem wentylacji za pomocą usługi w chmurze z dowolnego miejsca na świecie
• Urządzenia mogą być połączone przez sieć Wi-Fi. Aplikacja Blauberg Vento V.2 jest dostępna w Google Play i App Store.

IV. Sterowanie w połączeniu z systemami inteligentnymi (Smart House)

• Możliwość połączenia do systemu inteligentnego budynku lub do systemu zarządzania budynkiem (BMS) przez sieć Wi-Fi

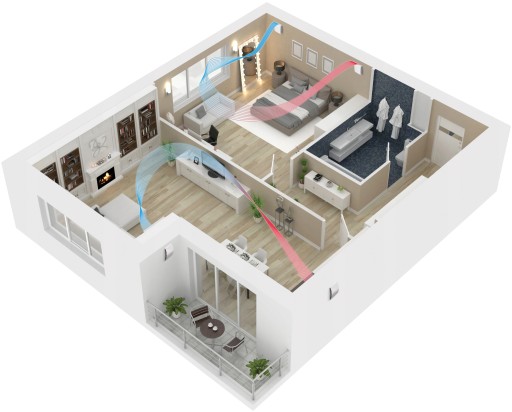

VENTO Expert A30-1 S10 W V.2 DUO może działać jako niezależna jednostka wentylacyjna lub może być podłączona do innych jednostek i być sterowana za pomocą jednostki głównej (Master). W danym przypadku, tylko jedna jednostka otrzymuje sygnał z pilota zdalnego sterowania.

Oznaczenia na schemacie:

• I. - pomieszczenia typu salon, sypialnia, pokój (urządzenie VENTO EXPERT A50-1 S10 W V.2)
• II. - pomieszczenia typu kuchnia, łazienka (urządzenie VENTO EXPERT DUO A30-1 S10 W V.2 DUO)
• M - jednostka master - nadrzędna
• S - jednostki slave - podrzędne

Urządzenie może pracować w dwóch trybach:

Master (nadrzędna). W danym trybie urządzenie pełni funkcję jednostki nadrzędnej. Podrzędne jednostki wentylacyjne (Slave) i urządzenia mobilne są podłączane za pomocą Wi-Fi. Sterowanie nadrzędną jednostką wentylacyjną (Master) odbywa się za pomocą urządzenia mobilnego, pilota zdalnego sterowania lub przycisków dotykowych na obudowie urządzenia. Sygnał sterujący jest automatycznie przesyłany do podrzędnych jednostek wentylacyjnych (Slave). W danym trybie urządzenie odbiera sygnały czujników (czujnik wilgotności, zewnętrzny czujnik cyfrowy, zewnętrzny czujnik analogowy 0-10 V) i przechodzi w odpowiedni tryb pracy.

Slave (podrzędna). W danym trybie urządzenie pełni funkcję jednostki podrzędnej. Centrala wentylacyjna odbiera sygnały sterujące tylko od nadrzędnej jednostki wentylacyjnej (Master). Wszystkie pozostałe sygnały, przesyłane z innych urządzeń sterujących, nie są odbierane. W danym trybie jednostki wentylacyjne Vento Expert nie reagują na sygnały z czujników. W przypadku braku łączności z nadrzędną jednostką wentylacyjną powyżej 20 sekund następuje automatyczne przejście urządzenia w tryb Standby.

DANE TECHNICZNE

• Napięcie znamionowe - 100÷230 [V/50(60)Hz]
• Moc pobierana - 2,17÷6,62 [W]
• Prąd pobierany - 0,026÷0,066 [A]
• Prędkość obrotowa - 1600÷2500 [obr./min]
• Wydajność w trybie wietrzenia - 60 [m3/h]
• Wydajność w trybie odzysku ciepła - 10÷30 [m3/h]
• Temp. transportowanego powietrza - -15....+40 [°C]
• Poziom ciśnienia akustycznego ~1m - 33÷43 [dB(A)]
• Poziom ciśnienia akustycznego ~3m - 24÷34 [dB(A)]
• Tłumienie hałasu zewnętrznego - 42 [dB(A)]
• Sprawność odzysku ciepła - do 85 [%]
• Klasa bezpieczeństwa - IP24
• Klasa efektywności energetycznej - A
• Filtr - podstawowy (+opcja G4*)

* (filtry G4 opcjonalne na specjalne odpłatne zamówienie)

WYMIARY [mm]

MONTAŻ

• Urządzenie przeznaczone jest do montażu w ścianie wewnętrznej, poprzez przygotowany wcześniej otwór w zewnętrznej ścianie budynku.
• Optymalnym rozwiązaniem jest montaż parzystej ilości jednostek pracujących cyklicznie i w przeciwfazie. Oznacza to, że część urządzeń jednocześnie zapewnia dopływ świeżego powietrza z zewnątrz, a część - usuwa zanieczyszczone powietrze z pomieszczenia. Pozwala to na wysokoefektywną, zbilansowaną wentylację.
• Podczas budowy nowych budynków montaż urządzeń odbywa się w dwóch etapach:

  • Montaż wstępny: podczas wykonywania wewnętrznych i zewnętrznych elewacji (instalacja kanału wentylacyjnego i wylotu zewnętrznego z okapem, prowadzenie kabli).

  • Montaż końcowy: przed oddaniem domu do użytku. Instalacja pojemnika z wymiennikiem, wentylatorem i filtrami, montaż i podłą- czenie wewnętrznego bloku ze sterowaniem oraz żaluzji.

FILTRY

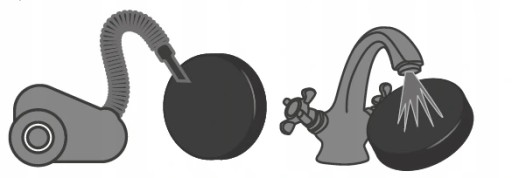

Filtry należy czyścić raz na 3 miesiące lub częściej w zależności od stanu ich zanieczyszczenia.

• Wskaźnik wymiany filtrów (Filter) zaczyna świecić po upływie 90 dni od daty instalacji modułu wewnętrznego.
• Umyć i wysuszyć filtry. Suche filtry zainstalować na pierwotnym miejscu i złożyć urządzenie, wykonując czynności w odwrotnej kolejności.
• Filtry można czyścić za pomocą odkurzacza.
• Okres eksploatacji filtra wynosi 3 lata.

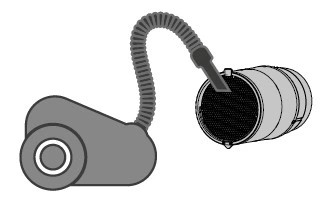

Nawet podczas regularnej konserwacji filtrów na wymienniku ciepła i wentylatorze może osadzać się pył.

• W celu zachowania wysokiej skuteczności wymiany ciepła należy regularnie oczyszczać rekuperator.
• Rekuperator należy oczyszczać za pomocą odkurzacza nie rzadziej niż raz w roku.

W skład zestawu wchodzi:

• Blok wewnętrzny urządzenia - 1 szt.
• Kanał wentylacyjny - 1 szt.
• Izolator akustyczny - 1 szt.
• Separator strumienia powietrza - 3 szt.
• Pojemnik z wymiennikiem ciepła - 1 szt.
• Zewnętrzny wylot wentylacyjny - 1 szt.
• Pilot zdalnego sterowania - 1 szt.
• Kabel USB -A - USB mini - 1 szt.
• Szablon tekturowy - 1 szt.
• Zestaw montażowy - 2 op.
• Podręcznik użytkownika - 1 szt.
• Instrukcja montażu wylotu wentylacyjnego - 1 szt.
• Opakowanie - 1 szt.
