TULEJKA ZACISKOWA ER32 FI12MM TULEJA CNC KOSZYCZEK

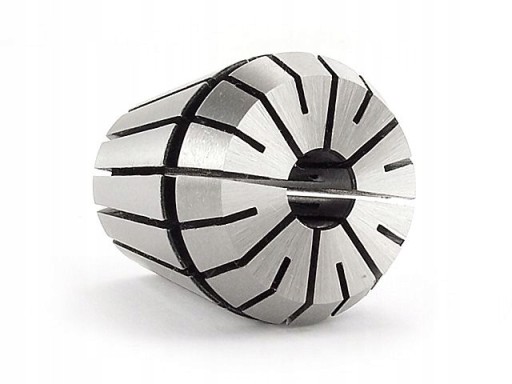

Tulejka zaciskowa ER32 - 12MM

▶️ Producent: DARMET

▶️ Właściwości i zastosowanie:

• Tulejka zaciskowa ER do narzędzi z chwytem walcowym.

▶️ Dane techniczne:

• d: 12 mm
• D: 32 mm
• D1: 33 mm
• D2: 29,2 mm
• L: 40 mm
• L1: 7,16 mm
• L2: 5,5 mm
• L3: 3,6 mm

▶️ Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:

• Tulejkę włożyć pod kątem do nakrętki.
• Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
• Wcisnąć tulejkę do nakrętki (rys. B).
• Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.

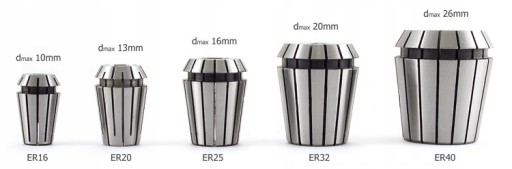

▶️ Maksymalne średnice mocowania w zależności od typu tulejki ER:
