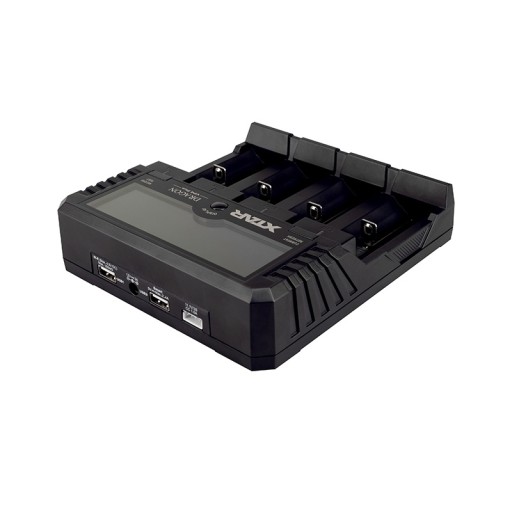

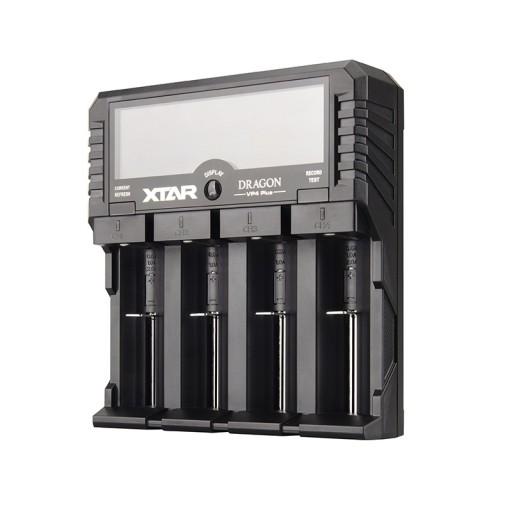

Ładowarka XTAR VP4 Plus DRAGON 18650 Li-ION NiMH

Jeśli szukasz zaawansowanej, inteligentnej ładowarki to stworzona przez XTAR VP4 Plus Dragon, posiada wszystkie najnowsze funkcje, dla wymagających użytkowników. Cztery niezależne kanały ładowania, które obsługują szeroki zakres akumulatorów Li-ION, Ni-MH i Ni-CD. Wyposażona w innowacyjny ekran LCD, oraz dopasowane gniazda, może ładować szeroką gamę akumulatorów od AAAA, AAA/R03, AA/R6, R14/C, R20/D, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18490, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650, 32650. W ładowarce nie można ładować zabezpieczonych akumulatorów Li-ION w rozmiarze: 20700 oraz 21700.

Co wyróżnia ładowarkę VP4 Plus DRAGON?

• Trzystopniowy proces ładowania TC/CC/CV sterowany procesorem
• Cztery niezależne kanały ładowania
• Maksymalnie 2A na kanał
• Technologia łagodnego startu ładowania zapewnia dłuższą żywotność ogniw
• Wskaźnik ładowania dla każdego kanału
• Kompaktowe, przenośne opakowanie - łatwa w przenoszeniu
• Automatycznie wybiera najbardziej odpowiedni prąd ładowania (2A/ 1A / 0,5A) dla akumulatorów, aby zmaksymalizować żywotność akumulatorów
• Funkcja 0V Reaktywacja może uratować  „martwe” akumulatory
• Zabezpieczenia: zwarciowe, termiczne, przed odwrotną polaryzacją
• Może ładować rozmiary: 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18490, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650, 32650 przy napięciu znamionowym 3.6V/3.7V – technologia Li-ION
• Nie ładuje zabezpieczonych akumulatorów w rozmiarach 20700 i 21700 (o wysokości powyżej 70mm)
• Może ładować rozmiary: AAAA, AAA/R03, AA/R6, R14/C, R20/D przy napięciu znamionowym 1,2V – technologia Ni-MH/ Ni-CD
• Kompatybilna z ogniwami przemysłowymi (tzw. bez wysokiego plusa), o niskiej pojemności oraz akumulatorami IMR/ INR/ ICR.
• Wykonany z materiału ABS, doskonale odprowadza ciepło

Dzięki algorytmowi ładowania TC/CC/CV oraz detekcji w czasie rzeczywistym, ładowarka jest inteligentnym i bezpiecznym urządzeniem, inteligentnie identyfikuje moc wejściową i automatycznie dostosowuje odpowiedni prąd ładowania od 0.5A do 2A.

Algorytm ładowania TC/CC/CV zastosowany w ładowarce, to proces ładowania ogniw Li-ION zapewniający dobrą kondycję ogniwa. Polega na ładowaniu odpowiednim prądem a także zakończeniu ładowania we właściwym czasie. Etapy ładowania TC/CC/CV, możemy podzielić na:

• Etap TC: wstępna faza kontroli i reaktywowania ogniwa, którego napięcie spadło poniżej 2,9V
• Etap CC: następnie ogniwo ładowane jest prądem o stałej wartości od 50mA do 500mA (w zależności od podłączonego źródła zasilania).
• Etap CV: następnie ładowarka przełącza się na doładowywanie malejącym prądem, aż do napięcia 4,2V na ogniwie. Gdy napięcie ogniwa osiągnie 4,2V ładowanie jest ukończone, a akumulator w pełni naładowany

Ponadto podłączając pakiet akumulatorów 11.1V (3S) do odpowiedniego gniazda w ładowarce, mamy pewność całkowitego optymalnego naładowania. A to dzięki funkcji ładowania z balanserem, co daje równomierne naładowanie każdego z ogniw pakietu.

Urządzenie może być używane do ładowania: Power banków, urządzeń mobilnych, takich jak telefony i tablety, a to dzięki wykorzystaniu portu wyjściowego USB.

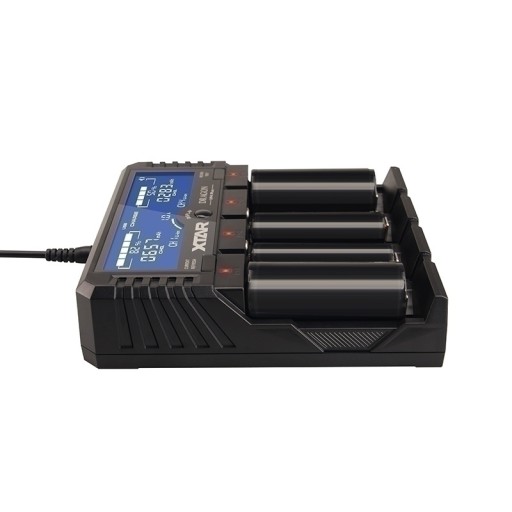

Interfejsem użytkownika jest ekran, cztery diody i trzy przyciski. Krótkie naciśnięcie lewego przycisku, zmienia prąd ładowania pomiędzy 0.5A, 1A i 2A. Naciśnięcie okrągłego, środkowego przycisku, będzie włączać/wyłączać wyświetlacz. Przy wyłączonym wyświetlaczu, włożenie ogniwa aktywuje go ponownie. Trzykolorowy wskaźnik diodowy LED, CH1 - CH4, informuje o aktualnym statusie ładowanego ogniwa.

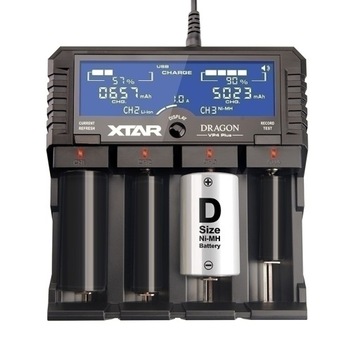

Wyświetlacz pokazuje zaawansowane informacje na ekranie LCD:

• Prąd ładowania
• Stan ogniwa
• Pojemność ogniwa w procentach
• Rodzaj ogniwa i wykorzystane kanały
• Napięcie ogniwa
• Stan naładowania / Test / Odświeżanie
• Pakiet 3S / USB Stan wyjściowy

Prąd ładowania ustala się wspólnie dla wszystkich kanałów przyciskiem umieszczonym pod wyświetlaczem. Przy ładowaniu 1-2 akumulatorów umieszczonych w skrajnych kanałach maksymalny prąd ładowania wynosi 2A. Natomiast przy ładowaniu 1-2 akumulatorów lub umieszczeniu chociaż jednego akumulatora w jednym z dwóch środkowych kanałów maksymalny prąd ładowania to 1A.

Ładowarka XTAR VP4 Plus DRAGON, posiada funkcję reaktywacji ogniw głęboko rozładowanych i ogniw o napięciu 0V.   Wystarczy włożyć głęboko rozładowany akumulator do ładowarki, tak jak przy normalnym ładowaniu, a ładowarka wykryje rozładowane ogniwo i podejmie próbę jego reaktywacji.

Uwaga! Ogniwa rozładowane poniżej pewnego poziomu ulegają nieodwracalnemu uszkodzeniu i ich reaktywacja może być niemożliwa. Należy unikać zbyt głębokiego rozładowania akumulatorów Li-ION - może to doprowadzić do znacznego obniżenia ich trwałości i pojemności lub doprowadzić do ich całkowitej niesprawności.

Ładowarka posiada system skutecznego odprowadzania ciepła podczas procesu ładowania. Zbytnie nagrzewanie się ogniw może powodować ich szybsze zużycie. Firma XTAR zadbała także o to, zastosowując zasilanie z zewnętrznego źródła. Dzięki temu temperatura ładowanego w VP4 Plus akumulatorka wzrośnie najwyżej o 15 stopni.

XTAR VP4 jest wyposażony w czujniki, które pozwalają użytkownikom testować napięcie ogniw, opór wewnętrzny oraz uzyskać inne istotne informacje dotyczące stanu akumulatorów.

Dane techniczne:

• Typ: ładowarka
• Marka: XTAR
• Model: VP4 Plus DRAGON
• Ładowany rodzaj ogniw : akumulatory Li-ION 3.6 - 3.7V, zabezpieczone i niezabezpieczone oraz rozmiary AAAA/ AAA/ AA/ A/ SC/ C/ D dla ogniw Ni-MH/Ni-CD 1.2V
• Ilość ładowanych ogniw: 1-4
• Kompatybilność z akumulatorami: 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18490, 18500, 18650, 18700, 20700 (tylko niezabezpieczone), 21700 (tylko niezabezpieczone), 22650, 25500, 26650, 32650
• Napięcie wejściowe : DC 12V 3A
• Metoda ładowania ogniw Li-ION, procesorowo TC/CC/CV a Ni-MH, procesorowo CC
• Prąd ładowania w systemie CC:  akumulatory umieszczone w skrajnych kanałach (1 i 4) - max 2000mA,

  a umieszczone w środkowych kanałach (2 i 3) - max 1000mA

• Napięcie zakończenia ładowania: Li-ION 4,2V ±0,05V; Ni-MH/Ni-CD: 1.45V±0.1V
• Zabezpieczenie: termiczne, zwarciowe, przed odwrotnym włożeniem akumulatora
• Gniazdo zasilania: USB 5V 2.4A (maksymalnie)
• Gwarancja: 24 miesiące
• Wymiary: 158 x 147 x 40mm
• Waga: 345g

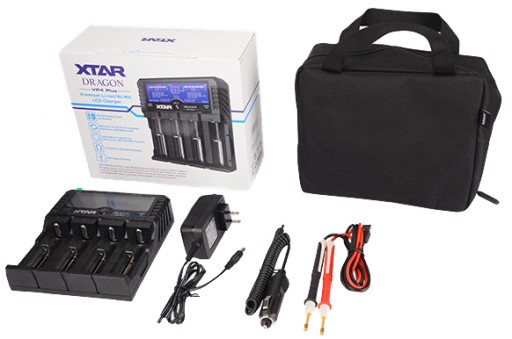

Zestaw zawiera:

• Ładowarkę VP4 Plus DRAGON

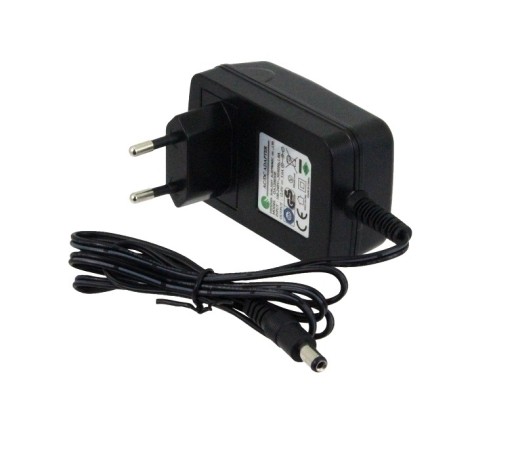

• Zasilacz AC/DC 12V / 3A

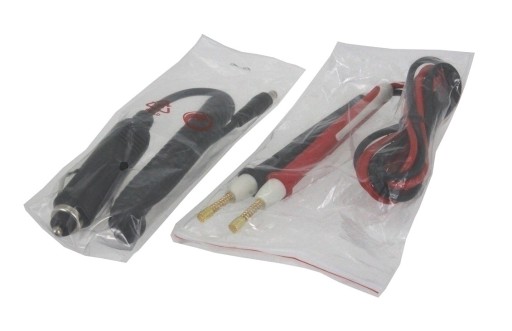

• Parę przewodów diagnostycznych
• Przewód do zapalniczki samochodowej 12V / 3A
• Instrukcję obsługi
• Torbę

Akumulatory nie są przedmiotem oferty - zdjęcia poglądowe

Nr katalogowy 07795
