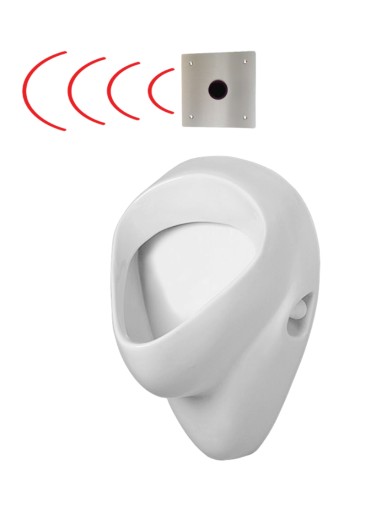

Писсуар KOŁO FELIX с инфракрасным автоматическим устройством

Uwaga - do tego modelu pisuaru należy zakupić oddzielnie zasilacz. Zasilacze dostępne są na innych naszych aukcjach.

Przedmiotem sprzedaży jest:

Pisuar firmy GEBERIT KOŁO - FELIX z automatem spłukującym

PAVO 3

Automat wywołuje spłukiwanie dopiero po odejściu od pisuaru, nie reaguje na osoby przechodzące.

Produkty przeznaczone na Polski rynek z pełną gwarancją producentów.

Specyfikacja dostawy:

Pisuar z kompletem montażowym, automat PAVO 3, armatura wlotowa do pisuaru, syfon, instrukcja.

Zasilacz należy zakupić oddzielnie.

Zestaw jest kompletny do zainstalowania.

Automat pisuarowy PAVO 3

specyfikacja:

- producent : E-SKALA

- płytka czołowa stal nierdzewna o wymiarach: 150 x 150 x 1,5 mm, wykończenie: matowe (inox szczotkowany)

- puszka podtynkowa z elektrozaworem, przyłącza 1/2"

Zasilanie: 24V DC

Pobór mocy: 0,17 W (spoczynek), 10 W (spłukiwanie)

Przepłukiwanie higieniczne co 12 godzin

Zasięg czujnika i czas spłukiwania można regulować pilotem, który należy zamawiać oddzielnie.

Urządzenie fabrycznie nastawione jest na zasięg czujnika około 50 cm i czas spłukiwania około 6 sek

Puszka podtynkowa

Ciśnienie robocze: od 0,1 do 0,6 MPa

Średni przepływ: 9 l/min

Dopływ: gwint zewnętrzny G 1/2“

Odpływ: gwint zewnętrzny G 1/2“

Doprowadzenie wody należy wykonać na głębokości większej niż 60mm od lica płytek.

Rozmiar wnęki instalacyjnej: cca 140 x 140 x 90 mm

dodatkowe wymiary :

A : - minimum 50 mm

B : - dla dzieci 140 cm wzrostu około : 500 mm

B : - dla dorosłych około: 650 mm

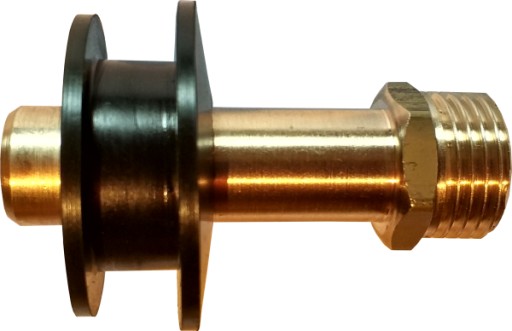

Armatura wlotowa do pisuaru: 1/2"

Syfon

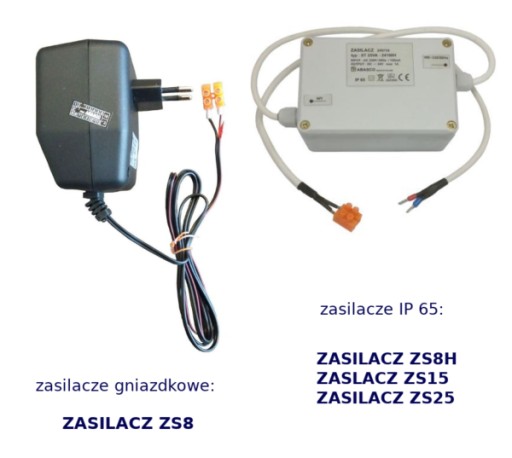

Zasilacze

Wybrany zasilacz należy zamówić na innej naszej aukcji:

- ZS8 / ZS 8H: do podłączenia 1szt pisuaru

- ZS15 : do podłączenia 1-5 szt pisuarów

- ZS25 : do podłączenia 1-9 szt pisuarów

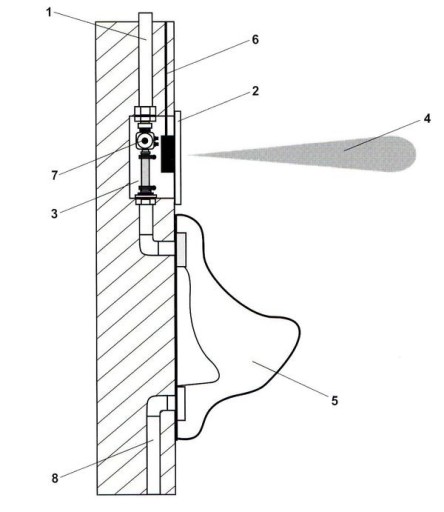

Schemat montażu

1 - doprowadzenie wody (min 60mm od lica płytek, może być głębiej)

2 - płytka czołowa z fotokomórką

3 - puszka podtynkowa

4 - zasięg fotokomórki

5 - pisuar dowolnego producenta

6 - przewód zasilający 24V z zasilacza

7 - zawór elektromagnetyczny

8 - kanalizacja odpływowa

Posiadamy pełen serwis gwarancyjny i pogwarancyjny oraz skład części zamiennych.

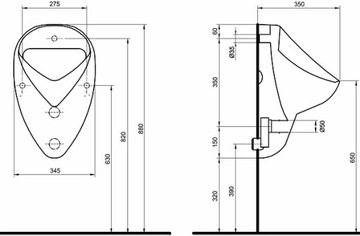

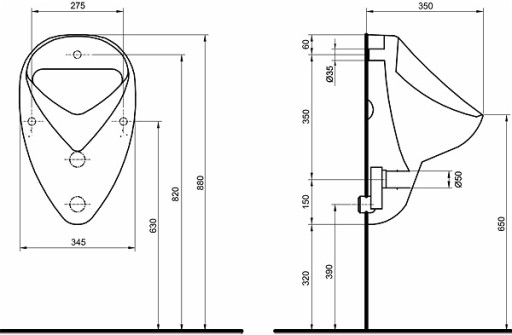

Pisuar - rysunki techniczne

UWAGA

Przy odbiorze należy sprawdzić stan przesyłki w obecności kuriera. W przypadku uszkodzeń mechanicznych konieczne jest spisanie protokołu, który jest podstawą uznania reklamacji.
