Фаркоп KIA Sportage 3 III SUV 10-15 +МОДУЛЬ

Hak holowniczy KIA Sportage 3 III SUV 10-15 +MODUŁ

Zestaw zawiera:

• Hak holowniczy - odkręcany, producent STEINHOF z homologacją UE
• Wiązka uniwersalna 13 PIN z modułem elektronicznym, producent QUASAR Electronics model WH1R-G13-8
• Redukcja / przejściówka z 13 na 7 PIN - GRATIS
• Zapasowa osłona kuli haka - GRATIS

Przeznaczony do samochodu:

KIA Sportage III

• Lata produkcji: 2010-2015
• Typ nadwozia: SUV
• Szczegóły:
• Roczniki: 2010,2011,2012,2013,2014,2015

Dane techniczne:

• Producent: Steinhof
• Nr katalogowy: K-028
• System kuli: odkręcana, typ "łabędzia szyja"
• Homologacja: unijna UE
• Uciąg: 2000 kg
• Masa haka w: 19.9 kg
• Nacisk pionowy na kulę: 80 kg
• Podcięcie zderzaka: NIE
• Demontaż zderzaka: NIE

W skład zestawu montażowego haka holowniczego wchodzi:

• belka haka idealnie dopasowana do auta, o jakości oryginału serwisowego na pierwszy montaż
• kula holownicza
• zestaw montażowy (śruby, podkładki, itp.)
• tabliczka znamionowa (niezbędna do rejestracji) wraz z homologacją
• osłonka kuli haka / kapturek
• podstawa pod gniazdo elektryczne
• szczegółowa instrukcja montażu

Obok przedstawiona jest wizualizacja kompletu montażowego haka holowniczego.

W skład zestawu montażowego wiązki uniwersalnej 13 PIN z modułem elektronicznym wchodzi:

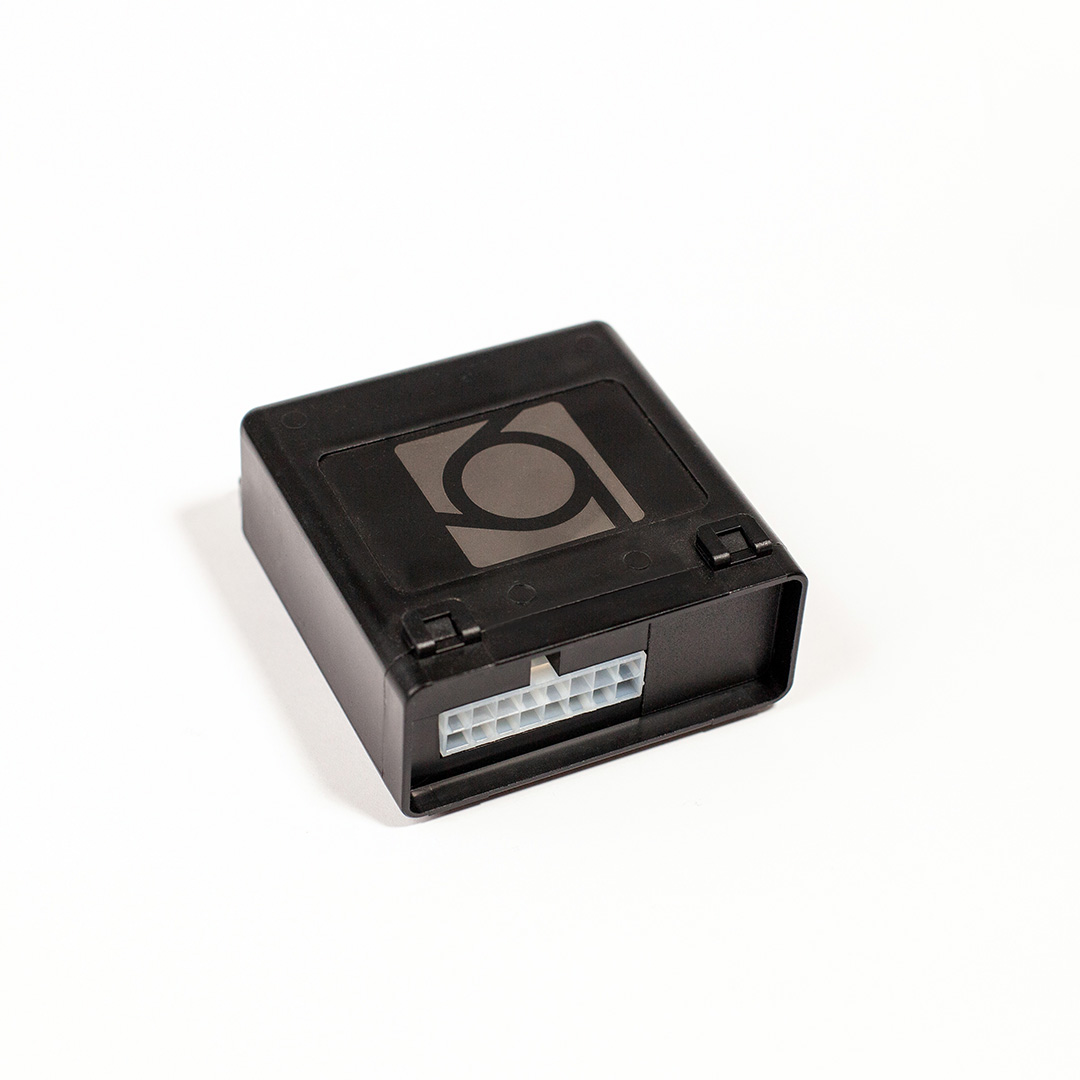

• moduł elektroniczny WH1R Quasar Electronics sterowany procesorem cyfrowym (DIGITAL)
• główna wiązka przewodów zakończona konektorem do modułu
• gniazdo elektryczne w standardzie 13 PIN oraz uszczelka pod gniazdo
• komplet akcesoriów montażowych (oprawa z bezpiecznikiem, szybkozłączki, śruby, nakrętki)
• osłonka kuli haka / kapturek (gratis)
• adapter 13/7 PIN (gratis)
• szczegółowa instrukcja montażowa typu "komiks"

Wiązka główna jest rozdzielona na prawą i lewą stronę pojazdu dzięki czemu skracany jest czas montażu.

• strona lewa: dł. przewodów sygnałowych: 1m,
• strona prawa: dł. przewodów sygnałowych: 3m,
• przewód zasilania: 5m.

Charakterystyka pracy modułu

Procesorowy moduł elektroniczny nie obciąża  obwodu  elektrycznego  samochodu, ponieważ  pobór  prądu na  każdym  z  wejść  sygnałowych wynosi około 2 mA, co wyklucza zakłócenie  pracy układu elektronicznego  pojazdu. Może być podłączony zarówno do instalacji pojazdu z żarówkami włóknowymi i diodami LED, szyną CAN czy systemem CHECK CONTROL.

Wiązka elektryczna haka holowniczego producenta QUASAR Electronics posiada unijną homologację nr E20 10R-04 4019 która dopuszcza towar do obrotu na rynku automotive oraz potwierdza zgodność z normami określonymi m. in. w Prawie o ruchu drogowym.

Funkcje modułu wiązki Quasar Electronics model WH1R-G13-8:

• współpraca z oświetleniem LED a także żarówkami jedno i dwuwłóknowymi samochodu
• współpraca z  pojazdami wyposażonymi w magistralę CAN (multipleks cyfrowy)
• współpraca z pojazdami wyposażonymi w system sprawdzania poprawności oświetlenia pojazdu tzw. CHECK CONTROL
• nie wymaga aktywacji / kodowania

UWAGA!

• wiązka nie ingeruje w czujniki cofania (opis tej kwestii zawarty jest w "Pytaniach i odpowiedziach" na dole oferty)
• wiązka nie posiada funkcji stałego plusa oraz ładowania akumulatorów przyczepy (dotyczy to przyczep kempingowych)

Obsługa oświetlenia przyczepy

• kierunkowskaz lewy
• kierunkowskaz prawy
• światło pozycyjne lewe
• światło pozycyjne prawe
• światło STOP
• światło przeciwmgłowe
• światło cofania !!! - obecnie wymagane Prawem o ruchu drogowym dla platform rowerowych oraz przyczep o ładowności powyżej 750 kg

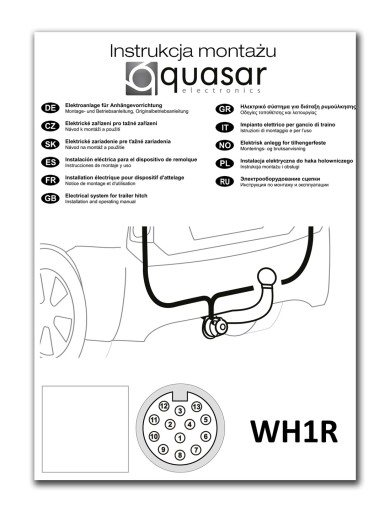

W zestawie wiązki znajduje się jest szczegółowa instrukcja montażu w formie obrazkowej, tzw. "komiks".

Każdy hak holowniczy producenta STEINHOF posiada homologację unijną. Dzięki temu w całej Unii Europejskiej można go używać bez ryzyka w razie kontroli diagnostycznej lub policyjnej. Tabliczka znamionowa umieszczona jest na podstawie gniazda elektrycznego haka lub na belce haka.

Homologacja unijna świadczy o wysokiej jakości produktu. Hak holowniczy aby ją uzyskać musi przejść specjalne badanie które polega na sprawdzeniu ich wytrzymałości przy 2 mln cykli pod danym obciążeniem. Ma ono na celu zapewnienie stałej, wysokiej i powtarzalnej jakości dla produkcji seryjnej.

STEINHOF jako jeden z niewielu producentów haków holowniczych w Europie posiada homologacje unijne na wszystkie produkowane przez fabrykę referencje.

GRATIS!

Przejściówka/adapter (1 szt.) z 13 na 7 PIN

Adapter pozwala podpiąć wtyczkę 7 PIN przyczepy lub bagażnika do gniazda 13 PIN w które wyposażony jest samochód.

Haki holownicze STEINHOF dzięki dużemu, maksymalnemu naciskowi pionowemu na kulę świetnie się sprawdzają są do montażu bagażników rowerowych. Duże uciągi maksymalne haków bardzo dobrze spełniają swoją rolę przy holowaniu dużych, ciężkich przyczep.

JAKOŚĆ = STEINHOF

Haki holownicze STEINHOF powstają ze specjalnie wyselekcjonowanych surowców, posiadają odpowiednie homologacje, które są gwarancją ich wytrzymałości oraz potwierdzeniem, że do klienta trafia  wyłącznie hak holowniczy najwyższej jakości.

STEINHOF gwarantuje, że haki zanim trafią do sprzedaży rynkowej są uprzednio poddawane około 50-godzinnym specjalistycznym testom zmęczeniowym przeprowadzanym w wewnętrznym laboratorium. Badanie polega na sprawdzeniu ich wytrzymałości przy 2 mln cykli pod danym obciążeniem, ma ono na celu zapewnienie stałej, wysokiej i powtarzalnej jakości dla produkcji seryjnej. Ponadto haki holownicze przechodzą regularne badania na zgodność z wymaganiami Regulaminu Nr 55 EKG ONZ. Wynikiem tych badań jest uzyskanie certyfikatów homologacji unijnych Nr E20 oraz e20 otrzymanych z Przemysłowego Instytutu Motoryzacji w Warszawie.

Jakość wyrobów jest potwierdzona dodatkowo certyfikatem Nr e4 wystawionym przez Instytut Certyfikacyjny RDW  z siedzibą w Holandii.

Quasar Electronics to polski producent z kilkunastoletnim doświadczeniem. Wytwarza elektroniczne wyposażenie dla pojazdów mechanicznych posiadających instalację elektryczną pracującą w zakresie 12-24V. Innowacyjność w kreowaniu urządzeń oraz ich wysoka i trwała jakość pozwoliły firmie zbudować ugruntowaną pozycję na europejskim rynku.

Pytania i odpowiedzi.

1. Czy mogę używać haka holowniczego zaraz po montażu w samochodzie?

Po montażu należy udać się do Stacji Kontroli Pojazdów, aby wykonać badanie techniczne  poprawności montażu haka holowniczego. Od tego momentu można go używać. Następnie aby dopełnić formalności, w ciągu 30 dni od dokonanego badania technicznego, należy uzyskać w miejscowym wydziale komunikacji stosowny wpis (w dowodzie rejestracyjnym i karcie pojazdu jeżeli pojazd ją posiada).

2. Czy każdy samochód może holować przyczepę?

To czy dany pojazd może holować przyczepę określone jest w homologacji pojazdu. Potwierdza to zapis w polu O.1 lub O.2 dowodu rejestracyjnego. Wpisane w nim liczby oznaczają, że pojazd posiada homologację do holowania przyczepy i jaką dopuszczalną masę całkowitą może ona posiadać. W przypadku gdy samochód nie posiada możliwości holowania przyczep nie oznacza zawsze, iż nie może on posiadać haka holowniczego. Niektóre wersje samochodów mogą posiadać hak jedynie w celu montażu na nim na przykład bagażnika rowerowego.

4. Czy montaż wiązki elektrycznej haka holowniczego jest konieczny?

Tak. Wiązka elektryczna w zestawie z hakiem holowniczym ma za zadanie zapewnić oświetlenie w przyczepie lub bagażniku rowerowym. Jej prawidłowe działanie jest badane na Stacji Kontroli Pojazdów. Występują wiązki z modułem elektronicznym lub tzw. proste wiązki, bez modułu, które są wystarczające w niektórych modelach samochodów. W naszych ofertach zestawy zawierają właściwą wiązkę dla prawidłowego działania oświetlenia.

5. Wiązka 7 czy 13 PIN. Jaką wybrać?

W naszych ofertach, zestawy haka holowniczego zawierają wiązkę 7 lub 13 PIN. Wiązka 7 PIN zapewnia podstawowe oświetlenie przyczepy tj.: pozycyjne, stop, przeciwmgłowe, kierunkowskazy. Wiązka 13 PIN dodatkowo zapewnia działanie światła cofania w przyczepie. Rekomendujemy wybór wiązki 13 PIN, jeżeli samochód będzie holował przyczepę o ładowności powyżej 750 kg (z hamulcem najazdowym) lub służył do przewozu bagażnika rowerowego. W takim wypadku Prawo o Ruchu Drogowym wymaga działanie światła cofania (w przypadku przyczep, tych zarejestrowananych po raz pierwszy od dnia 1 sierpnia 2016 roku). Za pomocą gniazda przejściowego można dokonać zmiany gniazda pojazdu z 7 PIN na 13 PIN i odwrotnie, jednak jeżeli pojazd jest wyposażony w gniazdo 7 PIN, zastosowanie gniazda przejściowego 13 PIN nie spowoduje możliwości działania światła cofania przyczepy.

6. Jaki wpływ na działanie czujników cofania ma montaż haka holowniczego w samochodzie?

Wiązka elektryczna w zestawie z hakiem holowniczym ma zadanie zapewnić oświetlenie w przyczepie lub bagażniku i nie ingeruje w pracę czujników cofania samochodu. W takich przypadkach czujniki cofania informują o przeszkodzie w momencie włączenia biegu wstecznego gdy pojazd holuje przyczepę. Sygnalizację można wyłączyć przyciskiem, deaktywując działanie czujników lub po prostu przy zachowaniu ostrożności zignorować sygnał w czasie cofania pojazdu. Niektóre wiązki uniwersalne z modułem posiadają funkcję wyłączania czujników cofania. Jednak ze względu na stopień skomplikowania takiego rozwiązania odradzamy ich montaż. W wielu nowocześniejszych samochodach nie ma możliwości poprawnego odłączenia czujników cofania przez uniwersalny moduł. System kontroli pojazdu zgłasza błędy po ingerencji w układ wspomagający parkowanie. W bardzo rzadkich wypadkach czujniki cofania  czytają obecność kuli haka (niektóre najnowsze modele Citroen, Peugeot) jako przeszkodę. W takim wypadku rekomendujemy montaż haków z wypinanymi kulami.

7. Czy hak holowniczy posiada homologację?

Wszystkie haki holownicze z naszej oferty posiadają homologację unijną, która jest niezbędna w celu uzyskania badania technicznego na Stacji Kontroli Pojazdów. O posiadaniu przez hak homologacji świadczy tabliczka (naklejka) homologacyjna umieszczona na podstawie gniazda elektrycznego lub belce haka. Do badania technicznego nie jest potrzebny dokument homologacji, a wystarczy jej potwierdzenie na tabliczce znamionowej.

8. Czy trzeba demontować kulę haka gdy nie jest on używany?

Kulę haka trzeba demontować, gdy zasłania tablicę rejestracyjną lub oświetlenie samochodu. W pozostałych przypadkach nie jest wymagany demontaż kuli haka.

9. Kto może dokonać montażu haka holowniczego?

W zasadzie każdy. Można zainstalować zestaw samemu lub np. w serwisie samochodowym. Warunkiem uzyskania pozytywnego badania technicznego jest poprawny montaż haka holowniczego i wiązki elektrycznej. Nie jest ważnie kto go dokonał. Nie są też wymagane żadne dokumenty związane z usługą montażu.

10. Jaki hak wybrać do przewozu bagażnika rowerowego?

Każdy hak holowniczy który posiada homologację doskonale się nadaje do tego zadania. Nie ma znaczenia czy hak jest odkręcany czy wypinany.

11. Czy trzeba podcinać zderzak, aby zamontować hak holowniczy?

Informacja o konieczności podcięcia zderzaka znajduje się w sekcji dane techniczne oferty. W zestawie z hakiem holowniczym dołączana jest instrukcja montażowa z szablonem lub dokładnymi wymiarami podcięcia zderzaka. W większości przypadków podcięcie jeżeli jest konieczne to znajduje się ono w dolnej, niewidocznej części zderzaka, w miejscu fabrycznie do tego przygotowanym.

12. Czy w zestawie są instrukcje montażowe?

Tak. Do haka holowniczego i wiązki elektrycznej dołączane są instrukcje i schematy montażowe.
